IDC（Data，互联网数据中心）行业有一句关于运营效率的名言：“你无法控制你不衡量的东西”。含义：要减少能源浪费，必须从最基本的测量开始。但是，如果不知道能源被用在了哪里，管理者就不知道应该把重点放在哪里。

传统数据中心通过现代信息化和数字化技术，构建了一套全面、完整的智能化、绿色数据中心监控系统，从而加强能耗管理，提高设备运行效率和管理人员工作效率，解决诸多问题。在基础设施维护上，更多的精力投入到核心业务的管理上，为全面绿色数据中心提供可靠保障。

图谱软件（）使用HT for Web产品构建轻量级3D可视化场景，并以科技与中国水墨风格相结合的形式使用动画驱动和数据面板，为枯燥的场景增添了独特的韵律和魅力。三维数据可视化实现对数据中心各种设备的智能监控，包括一体化综合机柜系统、制冷系统、管理系统等。机房控制系统贯彻节能减排环保原则整体，构建快速、高效、绿色的数据中心。

环境可视化

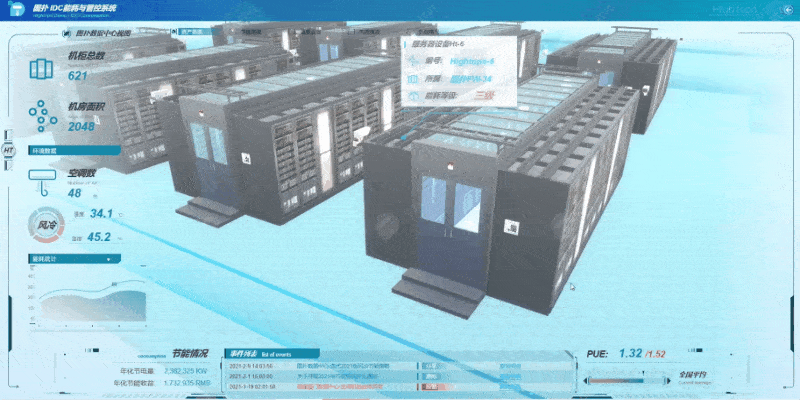

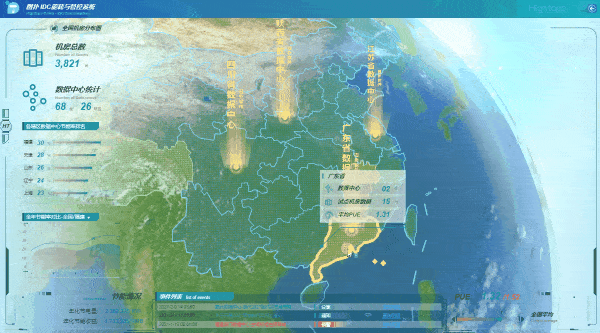

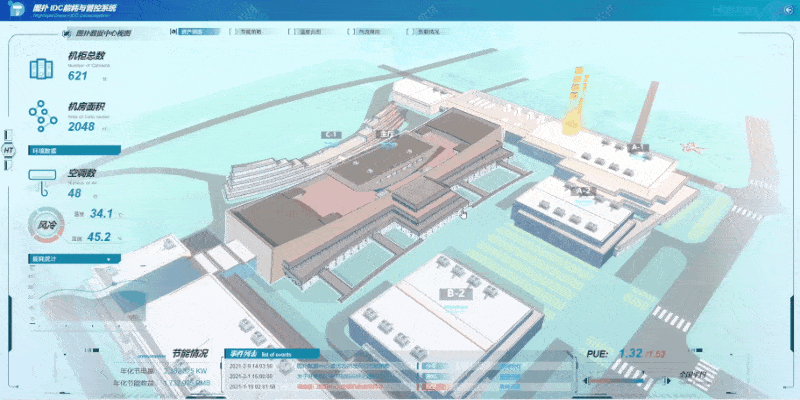

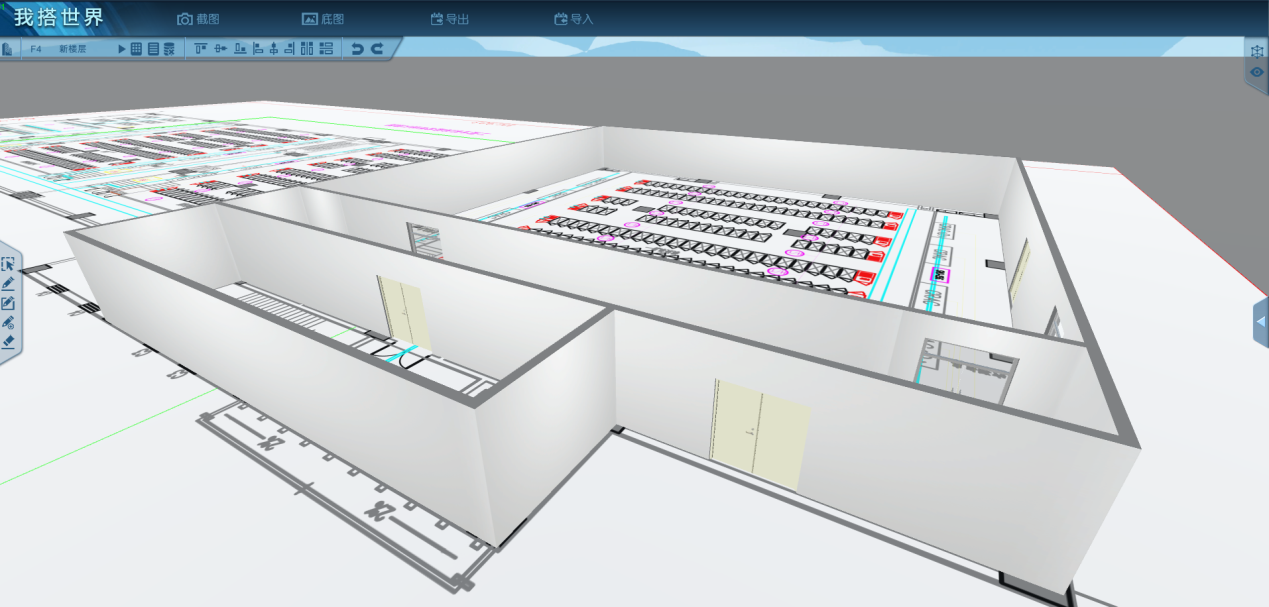

利用三维虚拟仿真技术进行三维地球的三维全景展示，鼠标可以控制地球的自转和运动。地球上有很多数据中心，点击查看各地数据中心。1:1高精度还原园区及数据中心所在楼宇外观，实现园区安防、楼宇、空调等各类物联网设备的实时监控，集中高效控制整个园区，提升园区绿色智慧生活，降低数据中心运营成本。

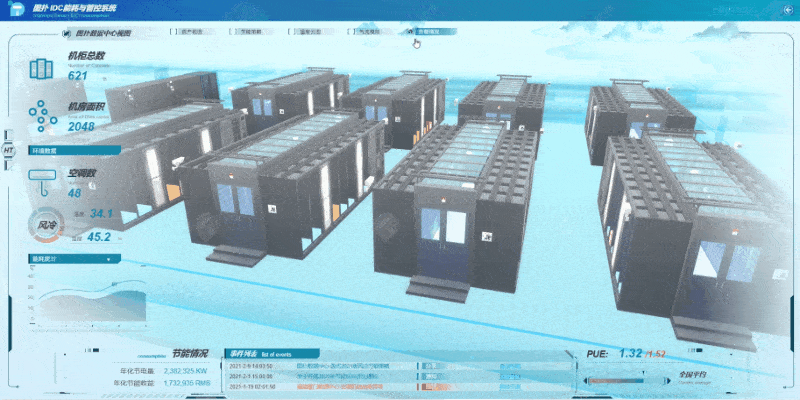

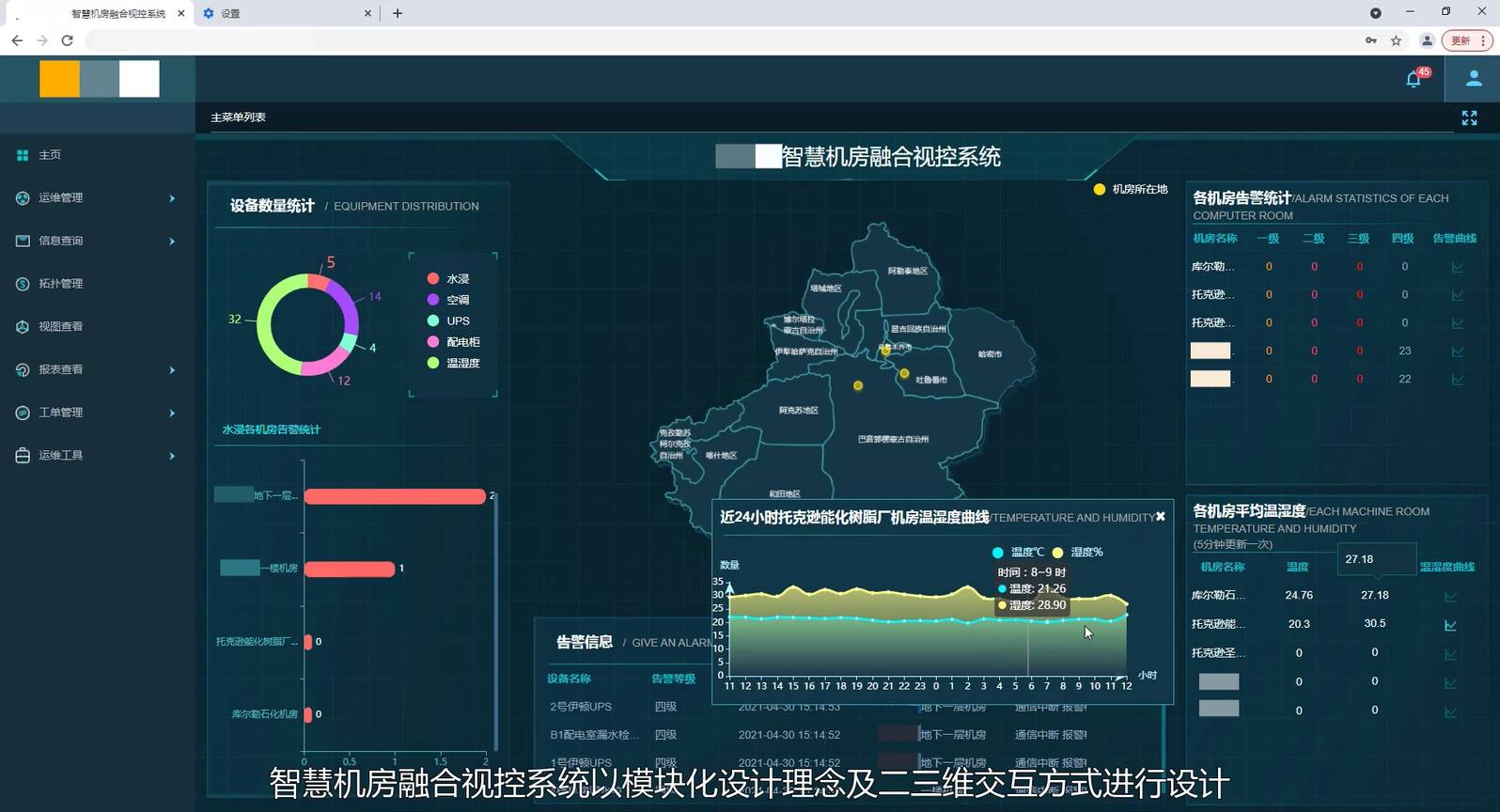

通过环境的可视化，可以逐层展示各层级机房的概要，可以帮助管理员在宏观层面了解数据中心的分布情况。实现数据中心园区环境跨系统集中管理，数据中心PUE（Power Usage）值、机房总数、数据中心面积一目了然，提高数据中心园区的高度管控和管理效率。

管道可视化

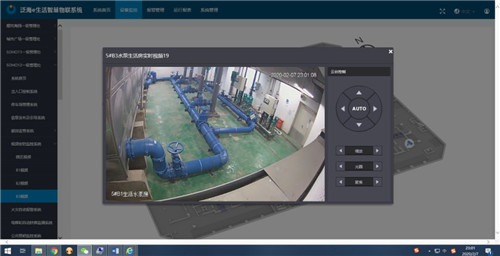

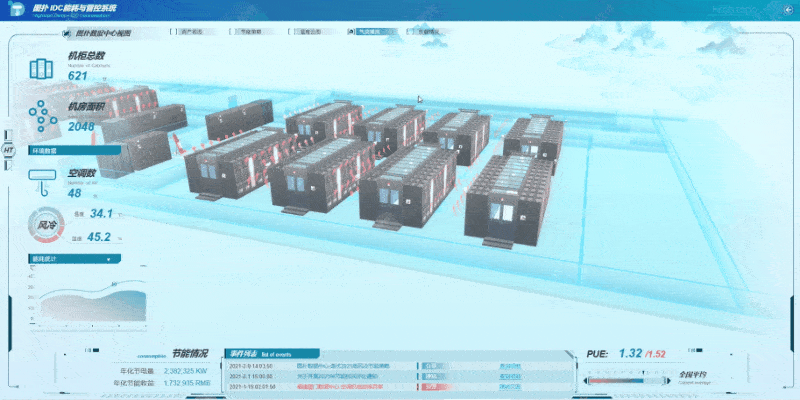

该系统可以将数据与网络线路、电气和暖通空调自动控制系统连接起来，并以可视化和动画的形式显示设备的运行状态。连接设备之间的连接关系和链接方向，运维人员可以清楚地了解。现场查看UPS（Power）、变压器、高压直流电源等供配电系统核心设备的运行情况。

资产管理可视化

资产管理模块具有全生命周期管理功能，整合平台上所有设施设备，可通过3D视图查看关键信息，如虚拟机、系统进程、磁盘空间占用等实时数据监控。可呈现资产信息，包括但不限于设备类型、型号、进货及上架日期、位置、维护保养等信息，并自动刷新设备现有位置信息。

该模块支持场景中设备的模糊搜索和定位。相机自动移动到定位设备的当前位置。点击弹出相关设备信息，为管理维护人员提供快速查找所需设备的功能。满足不同类型资产的运维管理特点，保证资产信息完整、准确。

容量管理可视化

可视化不仅可以用图像描述肉眼看到的物体，还可以表达设备的信息状态。通过机位、U位、承重、用电量等各种可视化图表，机房运维人员将更清晰的掌握当前的容量情况，如机房当前的用电负荷情况。机房、机柜剩余空间、机房各区域的承重情况、机房存储容量。容量情况可以直观表达，有效管理机房容量资源，使机房内各种资源的负载更加均衡。

容量可视化管理功能还支持通过空间搜索功能对已用空间和可用空间进行准确统计和展示。帮助人员快速为新设备找到合适的货架空间，并确定所需的空间。主要功能如下：

视觉相机

- 透视当前数据中心环境、已用座位数和剩余座位数。

可视化 U 位

- 透视每个机柜的 U 型槽使用情况。

视觉承重

- 查看每个机柜的承重能力。

可视化功耗

- 查看每个机柜的总用电量，了解机房的能量分布情况。

结合监控可视化，实现与动态环境监控系统的PDU（Power Unit，配电单元）监控一体化，机柜实时配电统计，机房PUE显示。可以按楼层、房间、机柜等不同区域查看能耗，进行搜索统计。运维人员不再需要使用原始数据进行推理和建立心理形象，而是直接用感官快速了解情况。

动态环境监控可视化

3D空间展示了对整个数据中心动态环境资源的实时管理和监控（包括UPS状态、自动旁路、空调等），以及状态查询、参数监控等智能监控功能，以及设备资源的预警和告警。以压缩机、冷凝器、各回路参数（电压、电流、功率因数）等设备为主要监控，监控设备开关状态及设备参数变化记录及报警处理。

(1） UPS 监控

监控设备参数及状态，参数包括输入输出电压、电流、功率、电池电压、温度等；状态包括整流器、逆变器、电池、负载等部件的状态，显示和记录各参数的变化曲线，以及各种报警状态记录和报警处理。

可实现机柜实时配电统计，可按不同区域（楼层、房间、机柜）查看和统计设备能耗。

(2)3D热云图

通过对接数据中心内的温湿度传感器，根据场景中的温度点信息，渲染出相应的3D热云图。使用三维热云图可以带来更直观的视觉体验，可以更快地定位到每个机柜上设备的发热情况。健康）状况。与预警报警系统相连，当监测数据达到阈值时，系统可以快速发现并定位温湿度异常的报警对象。

(3）气流感知模拟

根据温湿度传感器传来的数据，实时形成气流分布图CFD（Fluid），从而清晰的看到机房内冷热空气的流动方向和分布情况。

(4）门禁监控

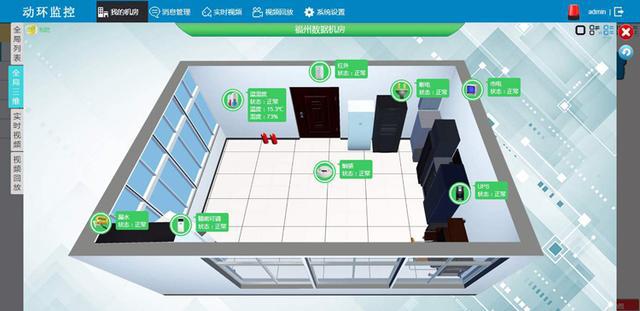

三维可视门禁监控让运维人员在可视化环境下判断数据中心人员的进出，监控门禁的开关状态和权限管理。在门禁监控层面，主要与视频安防监控系统和门禁系统集成，可以显示所有视频安防监控点和门禁点的位置，可以查看人员的历史进出信息，实时摄像头视频，清晰直观的故障预警设备。显示在场景中。这样就可以达到场景中虚实一体的监控效果。

(5）节能监控

目前，降低制冷系统能耗是数据中心规划建设的基本准则，影响着数据中心建设的效益。采用可视化节能策略，利用系统提供的智能算法计算当前设备和环境温度，自动给出各制冷设备的最佳功率。优化数据中心空调气流，降低能耗，实现有效制冷的科学应用。

年度节能电量和节能效益实时统计。

(6）警告报警

系统具有完善的故障预警报警、事件自诊断、分析等功能。对于超过性能阈值的性能指标体系，可以给出故障告警或预警并通知相应的运维管理人员，并保存历史信息和告警事件。.

动态环境监控系统的目的是对上述独立或部分相关的设备进行监控，实现对机房内设备的集中统一管理。

图普软件()的数据中心3D可视化系统将各种复杂的管理系统信息汇集在一个虚拟仿真环境中，并以人类理解最直观的形式展现出来，大大提高了信息交互和操作的效率，减少了时间信息的丢失和浪费保证了信息的及时性和准确性。进而实现数据中心端到端的IT可视化，强化IT管控手段和管理水平机房能耗管理系统，包括缩短响应时间、加快故障排除、提高资源利用率和运营效率，最终完成高效，数据中心的绿色智能运营。
