简介：通过对建筑内不同功能区的能耗特征分析，提出了“数据采集--数据集中--系统控制--数据分析处理--为节能诊断提供依据”的能源管理流程。 ——帮助完成整个管理过程”的建立。，打造能源综合利用管理体系，逐步提高能源利用率。

前言：

随着我国经济社会的发展和环境资源压力的加大，节能减排形势严峻。在建筑领域大力推进节能工作中，国家办公建筑和大型公共建筑的高能耗问题日益突出。做好国家办公建筑和大型公共建筑的节能管理工作，不仅直接关系到“十三五”节能减排战略目标的实现，而且具有很强的示范作用关于整个节能减排工作。

项目概况：

武汉帝斯曼国际中心是一座大型综合性建筑，属于一级高层建筑，总建筑面积0.67平方米。其中，1#楼地上部分共41层，总建筑高度146.3米，总建筑面积24877.58；2#楼共46层，建筑高度161.3米，总建筑面积36208.5平方米；3#楼写字楼，34层，总建筑高度160.4米，总建筑面积43381.42平方米；4#楼商务裙楼共6层，总建筑面积48636.8平方米。地下部分有五层，分别是车库和机房，总建筑面积86552.2平方米。根据电力节能和绿色建筑设计要求，建筑节能管控系统是设计中不可缺少的部分。

项目目标

本项目建设范围主要针对公共建筑的3#办公楼、4#商业裙房和地下车库。根据管理方建设和管理需要，建设能耗监测和能耗计费两个独立系统。

A、实现帝斯曼国际中心的能耗监测，完成能耗数据的采集、传输、分析、诊断等功能；

B、通过监控平台，帮助帝斯曼物业或相关能源部门实时了解楼宇各区域的能源消耗情况；

C、建立完善的用电计量计费系统，实现业务、办公预付费供电功能，完成监控中心停电送电工作；

D、能源计费系统预留人工接口，既可以实现电费计量，又可以整合物业费和管理费，实现计费系统统一管理平台。

项目任务

A、与项目相关人员（设计、管理、总承包商等）沟通，全面了解项目情况及管理模式；

B、收集DSM项目的能耗和计费相关图纸，如：配电箱系统图、电源方案、照明方案、弱电方案等；

C.数据和思路整理，系统初步深化设计；

D、签订合同，配合设计部门完成最终的详细设计（项目现阶段已完成能源计费的详细设计，能耗监测体系有待深化）；

E、设备安装、调试、通讯线路铺设（我司指导现场施工人员完成）；

F、系统平台的搭建和定制；

G、项目投产验收。

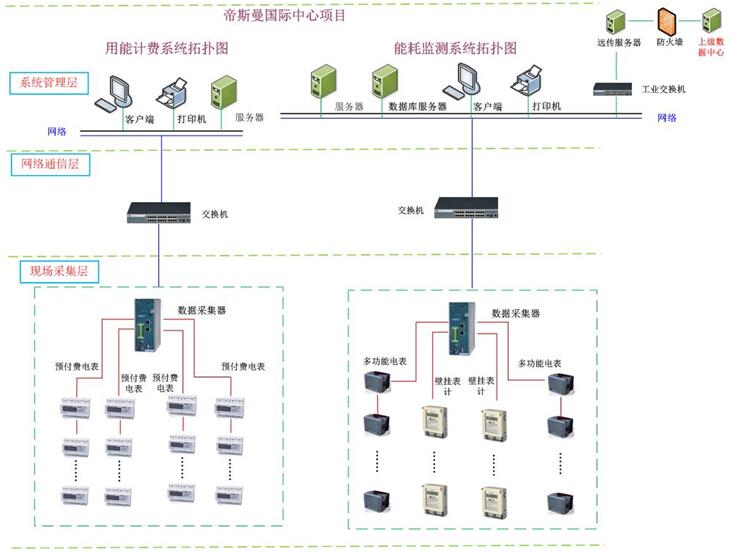

拓扑

系统功能

南京亚派能效管理平台系统（本项目包括能效管理系统、能耗监测和能源计费两个子系统）严格遵守国家指导方针，设计合理，系统功能齐全，可广泛应用于各种场合。水、电、空调、设备等能耗监测，符合国家对国家机关建筑和大型公共建筑能效管理体系的要求。

对于武汉帝斯曼国际中心项目，该系统的主要功能如下：

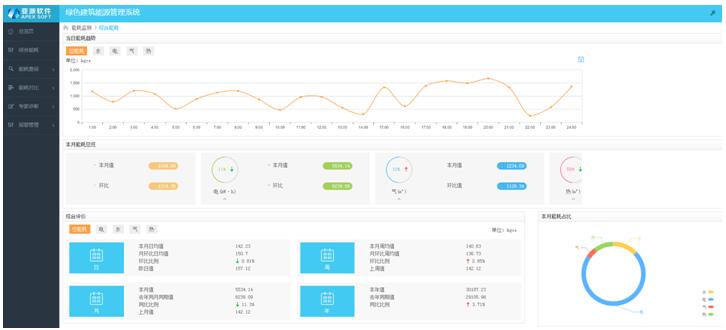

系统广泛采用图形显示方式。监控、统计、分析时，可选择饼图、条形图、折线图能耗监测系统项目管理，直观展示结果；

系统实时采集水、电等各种能耗数据；

计费系统不仅实现了用电后台计费功能，还实现了终端用户的预付费供电功能；

系统实时监测回路的电压、电流、功率、频率、功率因数和功耗；

系统自动采集各品类、项目的能耗数据，并自动存入数据库；

系统具有完善的查询和检索功能，查询和检索条件可选；

系统具有完善的报表生成和打印功能，可根据不同情况生成各种监控报表；

系统实时监控所有设备（仪表、数据采集器、网络状态）的运行状态；

系统可配置各种仪表、数据采集器、网络参数、楼宇条件和人员；

定时/手动控制功能；

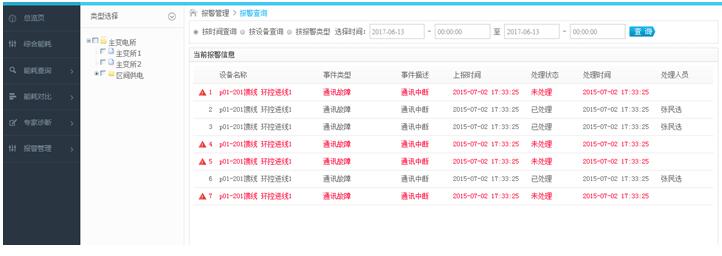

对供电电路、设备、仪表、采集器等异常情况进行实时报警、查询和管理；

系统自动生成报表数据，并可根据上级数据中心的要求自动完成数据上传。

客户价值

南京亚牌能效管理平台系统的建设，将为武汉DSM项目相关管理部门带来以下价值：

1、节能效益：协助全面掌握建筑电气设备运行情况和商业区用电情况，落实节能降耗工作，加强规范管理，从根本上推进各项节能工作。

通过访问专用服务器，可以在互联网上实时查看能源消耗情况，管理者可以根据能源消耗监测系统进行能源消耗统计；指定专人负责对某区域节能减排的监管，不断提高能源利用效率。管理层面，加快技术进步等手段，降低能耗，落实节能工作。

2、经济效益：准确实时的用电计量计费系统，不仅可以辅助物业部门完成计费工作，还可以通过监测和准确读取用户的用电量，及时检测用户的计量设备在一定时期内。存在的问题，并通过对能耗数据的分析，指出高能耗点的问题。

3、性价比：亚派软件，专注于软件系统开发，可根据客户需求开发适合客户的管理系统，帮助客户节省大量开发成本。

4、管理效益：减少能源管理部门的人力、物力、财力投入，提高能源管理水平和能源利用效率。

5、发展效益：能耗管理制度和能耗计费制度的建立，为实现真正意义上的能源管理和节能奠定了坚实的基础，促进了节能工作的可持续发展.

结论：

目前，全国各地如火如荼开展大型事业单位能源管理工作，取得丰硕成果。能耗精细化管理和可行的技术管理方法已成为建筑能耗高效监测与管理的共识。能源管理系统提供能耗全环节实时监控和能耗数据实时采集，提供能耗定额管理、能耗动态趋势分析、能效分析诊断、节能挖掘潜力，并评估节能效益。详细的数据支持；同时，能源管理系统通过对建筑物内耗能设备的自动调节，提高能源利用效率，摒弃不合理的能源消耗方式。降低建筑能耗。

系统部任亚楠
