刘鹏飞

，上海嘉定；

摘要： 2008年1月3日，北京市建委、市发改委公布了北京市部分国家机关和大型公共建筑在北京市实施能源审计的平均用电量和用水量。2011年，江苏省住房和城乡建设厅发布苏建汉科[2011]257号《关于加强办公楼和大型公共建筑能耗监测工作的通知》，要求加强节能减排工作。办公楼和大型公共建筑的消费监测。管理层，2015年3月，江苏省第十二届人大常委会第十五次会议通过《

关键词：多功能仪器；能耗监测系统；

1 简介

目前，我国已经是世界第二大能源生产国和消费国。统计数据显示，我国建筑能耗占全国总能耗的28%左右。在我国每年新建的20亿平方米建筑中，99%是高耗能建筑；而只有4%的既有建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。

2 设计依据

建筑能耗监测系统按照制定的《国家机关办公楼和大型公共建筑能耗监测系统》设计开发，设计依据充足，标准完善。

技能要求

《国家办公建筑和大型公共建筑能耗监测系统分项能耗数据采集技术导则》

《国家机关办公大楼和大型公共建筑能耗监测系统中项目能耗数据传输技术导则》

《国家办公建筑和大型公共建筑能耗监测系统建筑分项计量设计与安装技术导则》

《国家办公楼和大型公共建筑能耗监测系统数据中心建设与维护技术导则》

《国家办公建筑和大型公共建筑能耗监测系统建设、验收和运行管理规范》

《全国办公建筑和大型公共建筑能耗监测系统软件开发指导说明》

江苏省建筑节能监测工程技术方案

DGJ32/TJ111-2010《公共建筑能耗监测系统技术规程》

苏建汉科[2011]257号《关于加强办公楼和大型公共建筑能耗监测工作的通知》

《江苏省绿色建筑发展条例》

4 设备选择

导轨式多功能仪表

功能：有功电能、电流、电压、有功功率、功率因数

精度等级：不低于0.5级

变压器精度：不低于0.5级

电气接口：RS-485

通讯协议：-RTU

安装位置：变电站出线

安装方式：导轨式

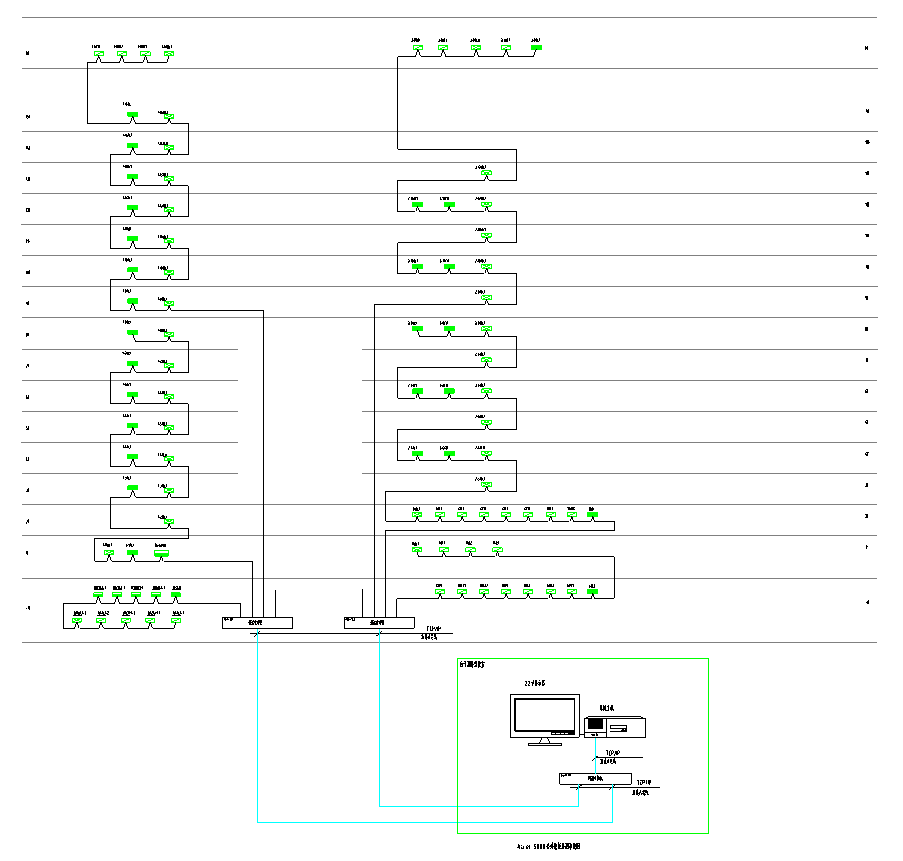

5 系统架构

本项目为宇腾大厦公共部分的Acrel-5000能源管理系统，实时采集数据，在各项目现场设置通讯采集部署系统后台，通讯管理员将数据传输至系统后台通过现场通讯网络。实现项目能耗监测。

6 系统软件模块

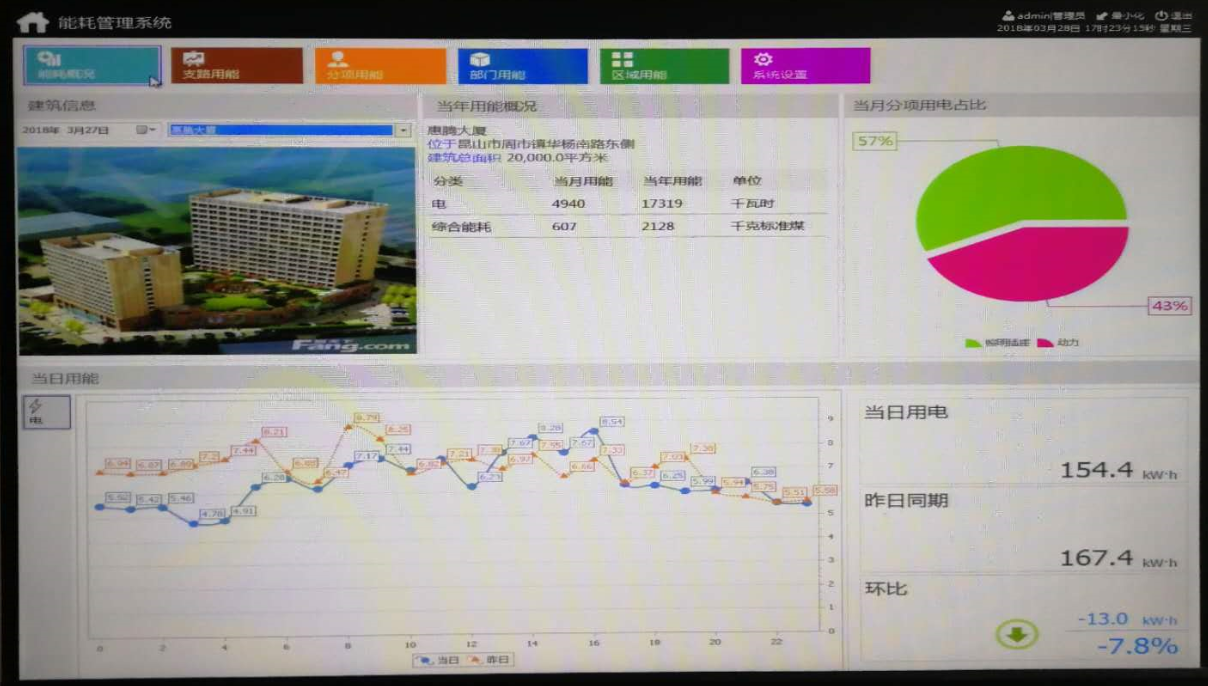

综合能耗主界面

反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；

虽然建筑物的能源消耗种类很多，但能用米计量的主要是电和水。这两种能耗的每小时能耗曲线显示在界面底部；

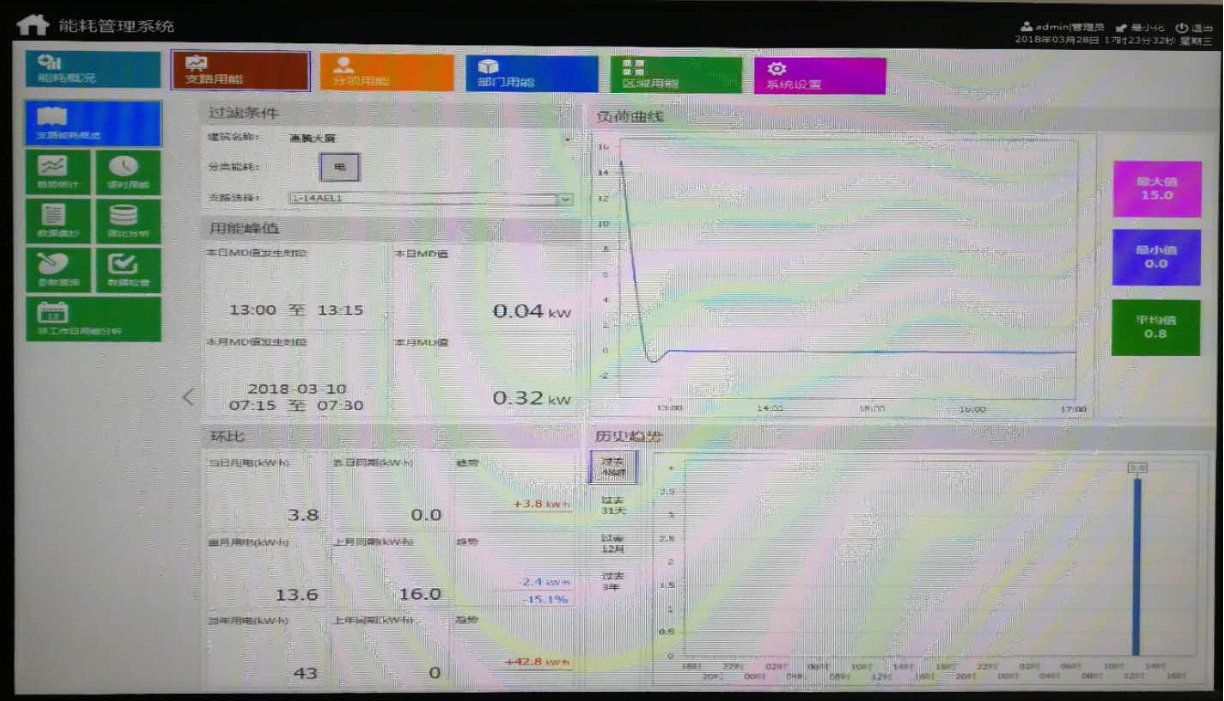

分行能耗主界面

显示当日当月用电量峰值（电能对应最大需量值）。显示当日用电量、当月用电量、当年用电量和昨天同期用电量、上月同期用电量、用电量与上年同期持平。蓝色负号表示当日能耗值低于上期，红色字体表示当日能耗值超过上期能耗值。以条形显示过去 48 小时、31 天、12 个月和 3 年的能耗。

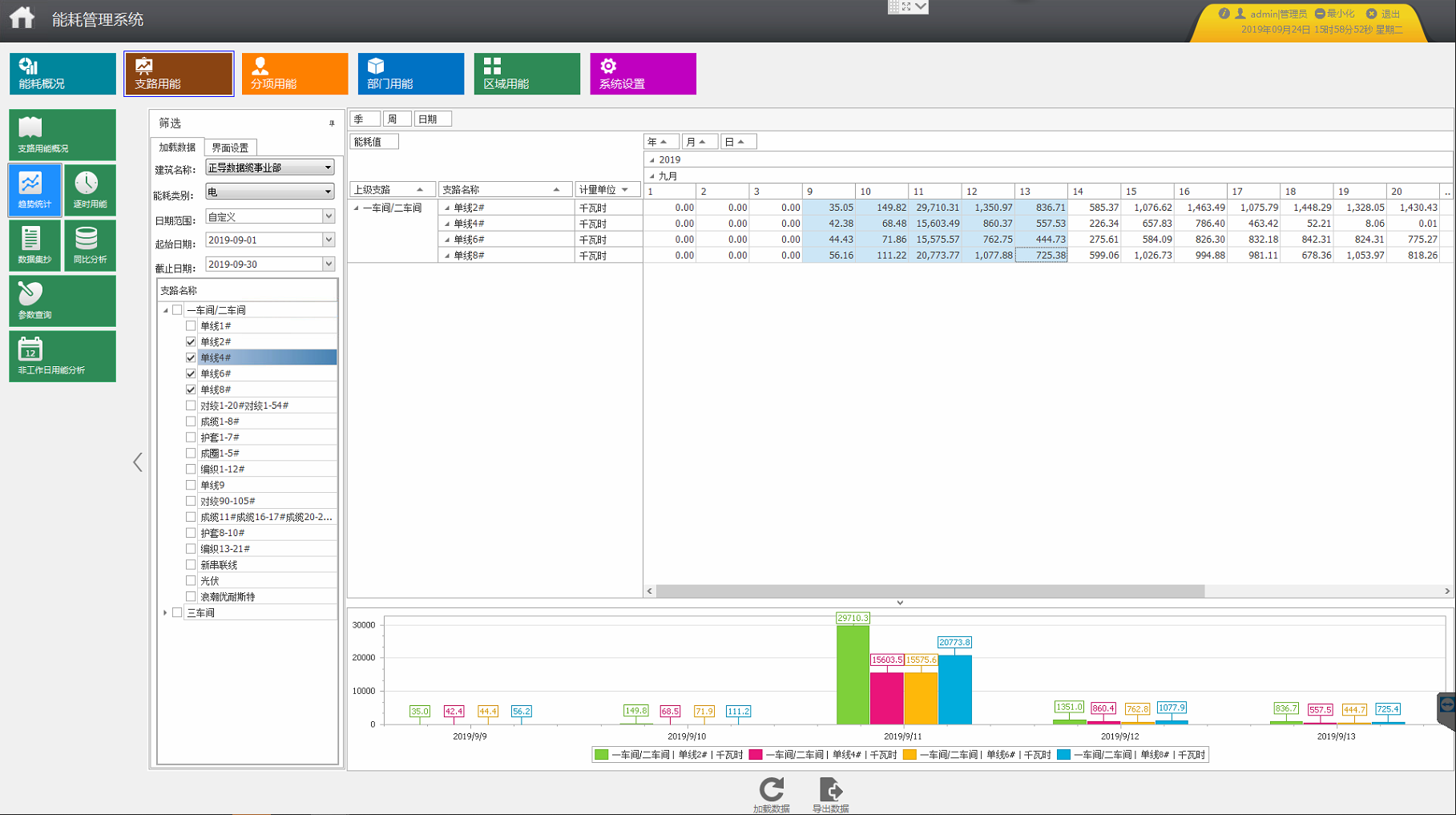

分项能耗统计

分项能耗的主要目的是对医院二期病房楼整体用电量的照明插座安装和用电量进行分项统计。

统计数据可以导出到Excel；

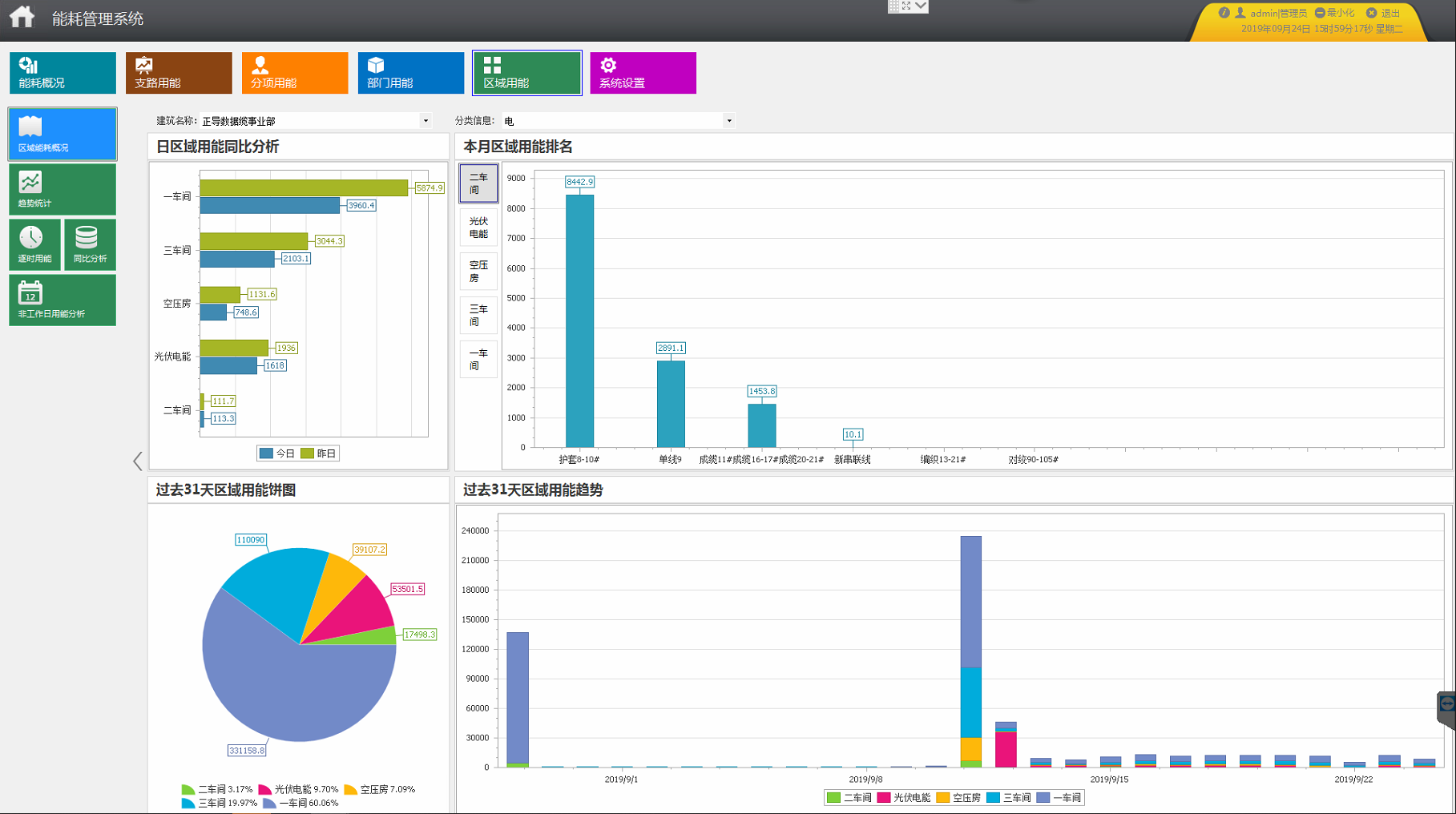

区域能源消耗统计

分地区能源消耗统计和显示。每日分项能耗同比分析图显示了不同区域当天和昨天的能耗直方图（蓝色柱代表今天，绿色柱代表昨天）。过去31天各地区能源消耗比例以饼状图显示，右侧堆叠图和条形图显示各地区过去31天能源消耗趋势。

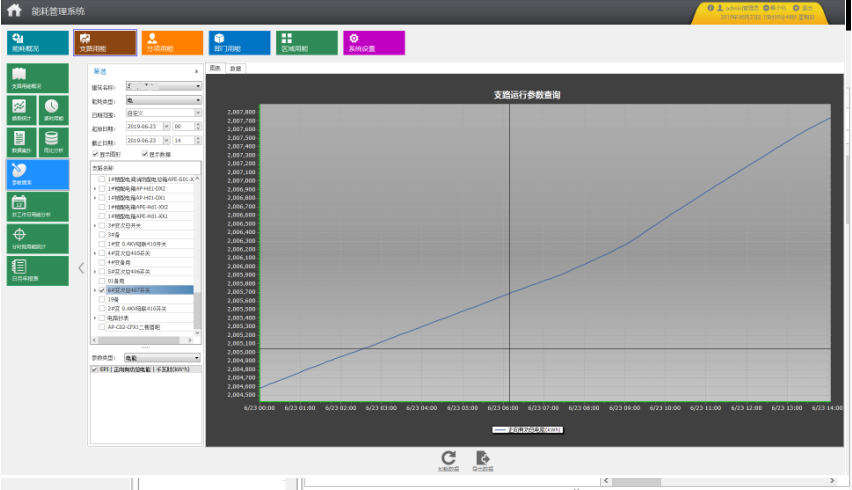

分公司能耗趋势统计

统计一定时间内各配电线路的日、周、月、季、年能耗。按时间段分类的能源消耗分支的能源消耗趋势分析。

能耗同比分析

用于分析当期与去年同期的用电量比较。

数据可以导出到Excel；

7 效果分析

根据对宇腾大厦公共部分能耗系统运行效果的分析，按照分类分项计量的原则，建立了典型的能耗分析模型，可以实现更好的能源管理和节能和效率。

建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕建筑能耗管理系统，提高节能改造的针对性。

建立能源消费区域和部门统计和公示，开展能源消费排名和考核。

建立能源管理，提高管理自动化水平。

通过能耗监测系统提供的同比分析数据，量化节能改造成果，最大程度展示节能效果。

8 结论

大型公共建筑总面积不到城市建设总面积的4%，但总能耗却占全国城市总用电量的22%。20 次。公共建筑是节能减排的重点。做好公共建筑和办公建筑的节能工作，对于推动和带动节能工作，实现节能减排目标具有重要意义。

参考：

[1].技术要求

[2].DGJ32/TJ111-2010《公共建筑能耗监测系统技术规程》

[3]。苏建汉科[2011]257号《关于加强办公楼和大型公共建筑能耗监测工作的通知》

[4]。《江苏省绿色建筑发展条例》

关于作者：

刘鹏飞，男，本科，主要研究方向为智能电网供配电
