01 建筑能耗监测系统背景

2021年碳峰碳中和行动计划已经发布。方案特别指出，我国当前建筑能耗居高不下，是碳峰监管的重点。已成为行业以外的第二大能源消耗者，特别是在医院、学校、酒店、商场、购物中心等人口密集场所等大型公共建筑中，水、电、空调的年能耗已达到非常高水平。《电气节能专章和智能图纸国家标准提出，建筑面积大于或等于国家机关建筑或大型公共建筑的公共建筑，空调用电、照明插座、水泵、电梯、风扇等耗电，以及信息室。厨房、锅炉等特殊用电应设置电分计量装置，同时水表还应具备数据远传和接入楼宇能耗监测系统的功能。

02 建设基础

《绿色建筑设计标准》

《关于加强国家办公建筑和大型公共建筑节能管理的实施意见》

《节能监测技术通则》

《用户计量仪表数据传输技术条件》

《自动化仪表工程施工及验收规范》

《智能建筑工程质量验收规范》

《绿色建筑评价标准》

03 建筑能耗监测系统架构

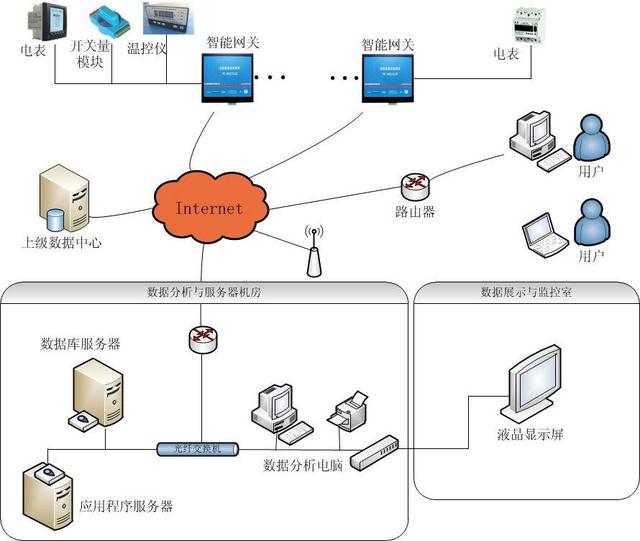

建筑能耗监测系统以以太网为网络传输介质，以能耗数据中心为核心，实现建筑能耗的网络化监管。系统由楼宇能耗监测终端系统、以太网、能耗数据中心、上层数据中心和用户终端组成。能耗数据中心由数据展示子系统、数据分析子系统和网络服务器子系统组成。建筑能耗终端监控系统采用RS485现场总线实现对建筑各种电力系统参数的实时监控，通过数据采集器以有线或无线方式实现与网络的连接。为了确保安全，楼宇终端能耗监测系统的稳定性和可靠性，楼宇终端监测系统独立于楼内其他网络，管理员可以通过互联网查询、统计和上报能耗信息。公共建筑能耗监测系统一般分为三层：主机管理层、网络通信层和现场设备层。

(1）主机管理

站控管理层面向系统管理人员，是人机交互的直接窗口，也是系统的最上层。主要由系统软件和必要的硬件设备组成，如服务器、防火墙、UPS电源等。能源管理系统软件具有良好的人机交互界面，对采集到的现场数据和信息进行计算、分析和处理，以图形和数字显示的形式反映能源消耗情况。

(2）网络通信层

通信层主要由通信管理机（数据采集器）、以太网设备和总线网络组成。该层是数据信息交换的桥梁，负责现场设备返回的数据信息的收集、分类和传输。

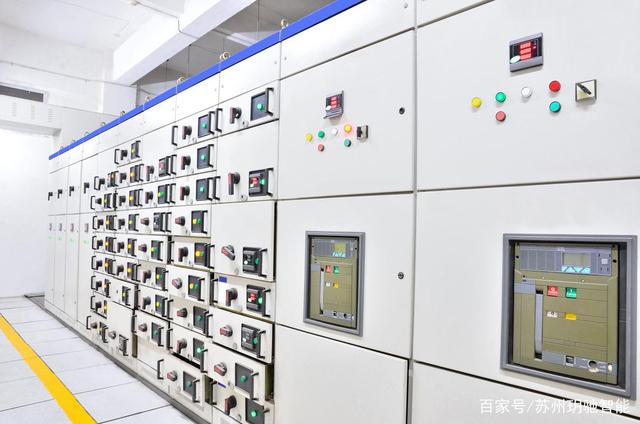

(3）现场设备层

现场设备层是数据采集终端，主要由各种智能仪表组成，通过现场总线的方式连接，通过数据采集器将建筑能耗数据实时上传到数据中心。

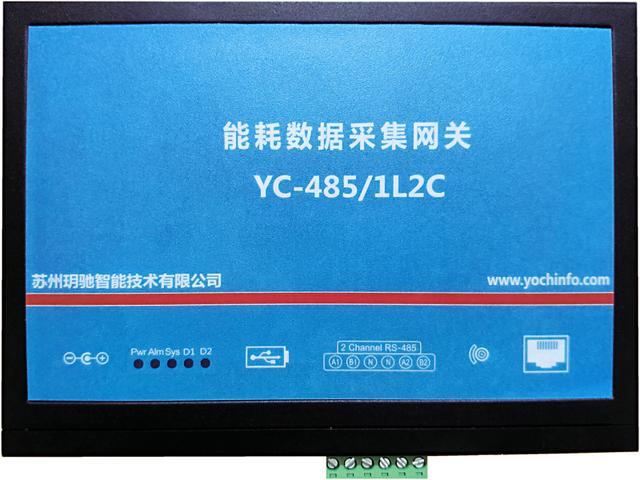

能耗数据采集器

数据采集​​器实现楼宇能耗数据的现场采集，并将监控数据以通用网络数据格式上传至数据中心的数据库服务器。

1、上行支持总线和TCP连接，下行Rs485通讯接口

2、采集通讯协议：支持/DL/T645-1997、CJ/T188-2004等

3、支持的计量设备数量：支持超过100个连接

4、采集周期：1分钟到1小时任意配置

04 建筑能耗监测软件平台功能

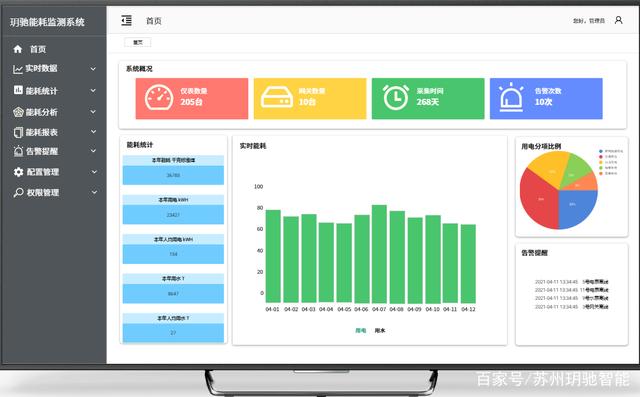

建筑能耗监测系统软件以网站形式充分体现能耗监测平台的建设成果，内置能耗监测功能模块，登录页面友好。功能合二为一。同时，软件平台有一个开放端口，不仅可以扩展终端监控大楼，采集石油、天然气、煤炭等其他能源消耗数据，还可以将本平台的能源消耗数据上传到上层。级平台数据中心。

1)能耗分类监管：包括楼宇电、热、水、油、气（汽）、煤等能源类型的网络监控和人工录入管理。负荷监督管理、异常能耗报警等

2) 分类分项计量：包括暖通空调用电、照明插座用电、电力设备用电、食堂、开关房等特殊用电、公共区域用电等。暖通用电还包括制冷（热泵）机组、循环水泵、冷却塔、空调机组、新风机组、锅炉房、换热站等设备用电。

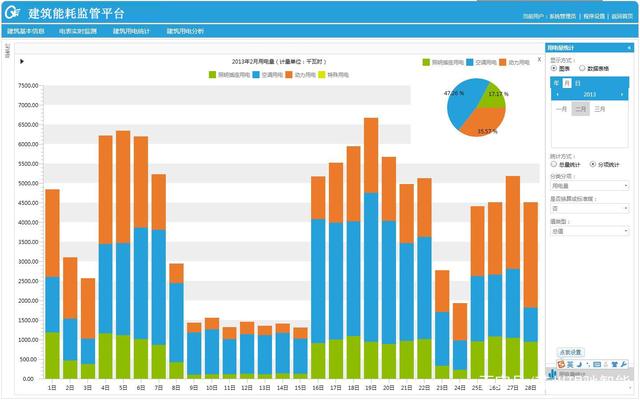

3) 建筑能耗统计：包括按部门、按建筑分区、按建筑面积、按人均、按电路、按机电设备系统类型、按能耗时间等进行能耗统计，实现能耗比较。

4) 建筑能效评价：包括关键用能部位能效质量、关键指标能效评价，特别是电机能效、冷热源设备能效、输送设备能效、空调末端、暖通空调系统整体能效、环境效益等能效指标。

5)能耗报表管理：包括按年、季、月、周、日、时统计分析楼宇分类及分项能耗，各种图形数据展示酒店能耗管理系统，物流能源管理报表，各种文件报表打印输出、在线手动输入能耗数据、在线上传或接收等。

6)能耗定额管理：包括部门能耗定额评估、能耗定额公告、部门能耗状况评估等。

7) 能源计费管理：包括对楼宇电、水、热（冷）等能耗的网络计费和收费管理，可与现有计费系统无缝对接。

8)用电节能集中控制：包括公共照明、楼宇室内照明、电源插座、小电器（如电开水器）、分体式等用电系统的网络化节能集成控制或多连接空调。

05 建筑能耗监测系统成果

公共建筑能耗监测系统有利于提高用户的能耗管理水平，全面掌握建筑能耗状况，明确能耗去向，发现不合理能耗，挖掘节能潜力。已广泛应用于江、浙、皖、江西、福建、河南等全国各省市。实现了公共建筑用电、水、气、油、煤等各方面能耗监测分类和分项计量。公共建筑能耗监测系统可分为写字楼能耗监测系统、商场建筑能耗监测系统、
