安科瑞陈聪周杰
摘要 本文以Acrel-5000能耗监测系统在远洋国际B座项目中的应用为例，介绍Acrel-5000能耗监测系统可以实现现场设备、数据采集、传输的系统集成。和存储，从而实现对建筑物的分类和分项能耗测量，验证系统的功能和实用性。
关键词 能耗监控 Acrel-5000 系统集成 办公楼 Olsen
1、简介
随着我国城市化进程的推进和经济的发展，我国建筑能耗总量呈现持续增长的趋势，而且增长速度越来越快。目前，我国已经是世界第二大能源生产国和消费国。统计数据显示，我国建筑能耗占全国总能耗的28%左右。在我国每年新建的20亿平方米建筑中，99%是高耗能建筑；而只有4%的既有建筑采取了节能措施。如果任由建筑能耗以这样的速度增长，势必会给我国的能源供应安全带来压力，建筑节能势在必行。
2、设计依据
《国家办公建筑和大型公共建筑能耗监测系统分项目能耗数据采集技术导则》
《国家机关办公楼和大型公共建筑能耗监测系统中项目能耗数据传输技术导则》
《国家办公建筑和大型公共建筑能耗监测系统分项计量设计与安装技术导则》
《国家办公楼和大型公共建筑能耗监测系统数据中心建设与维护技术导则》
《国家办公建筑和大型公共建筑能耗监测系统建设、验收和运行管理规范》
《公共建筑节能设计标准》-2005
《公共建筑节能改造技术规范》（行业规范）-2009
《民用建筑绿色设计规范》JGJ/T229-2010
《民用建筑能耗数据采集标准》DL/T448-2000
《民用建筑电气设计规范》JGJ16-2008
《西安市公共建筑能耗监测系统技术规范》DBJ61/T97-2015
其他相关国家和地方现行标准
3、项目概述
欧森国际B座位于陕西省西安市雁塔区京22路以东、科技五路以南。总建筑面积约45992.28m²，建筑高度94.6米，地上22层，地下2层。
本项目设有变配电间，位于地下一层。进出线回路共106个，其中除电容器柜和备用出线回路外，进出线回路60个。安装在配电柜上的60台sfer多功能电能表通过RS-485总线网络与能耗分析管理系统相连。系统主机安装在地下一层的消防值班室。
2017年，承担了远洋国际B座能耗监测系统的设计与实施。系统采用Acrel-5000能耗监测系统，主要实现楼宇用电量的在线监测，方便楼宇的能耗管理。
4、系统架构

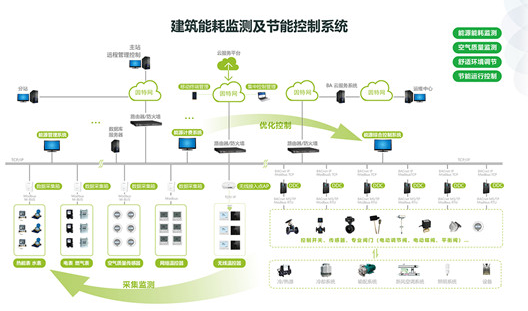

Acrel-5000楼宇能耗分析管理系统以工作站主机、通讯设备和测控单元为基本工具，为奥森国际B座实时数据采集提供了基础平台，可组成任何复杂的监控系统. 系统主要采用分层分布式计算机网络结构，现场共安装60台电能表，如系统结构图所示：
5、系统软件模块

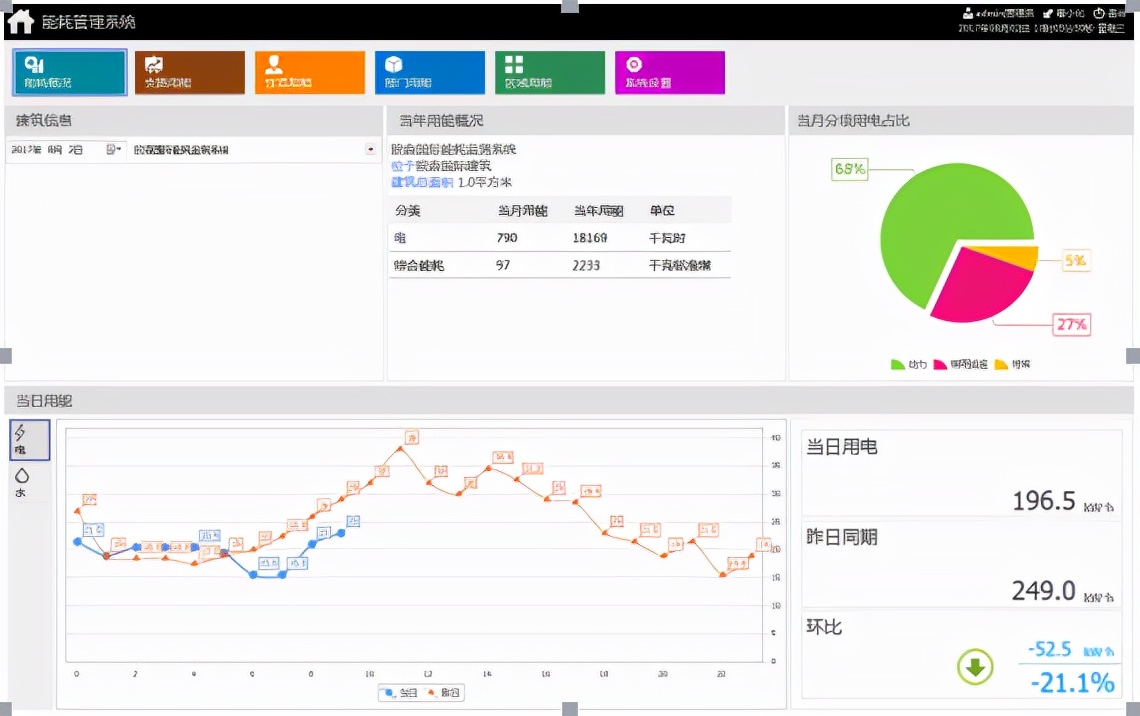

综合能耗主界面
反映建筑物当年的能源消耗量和折算成标准煤的综合能源消耗量。界面下方显示当日每小时能耗曲线。

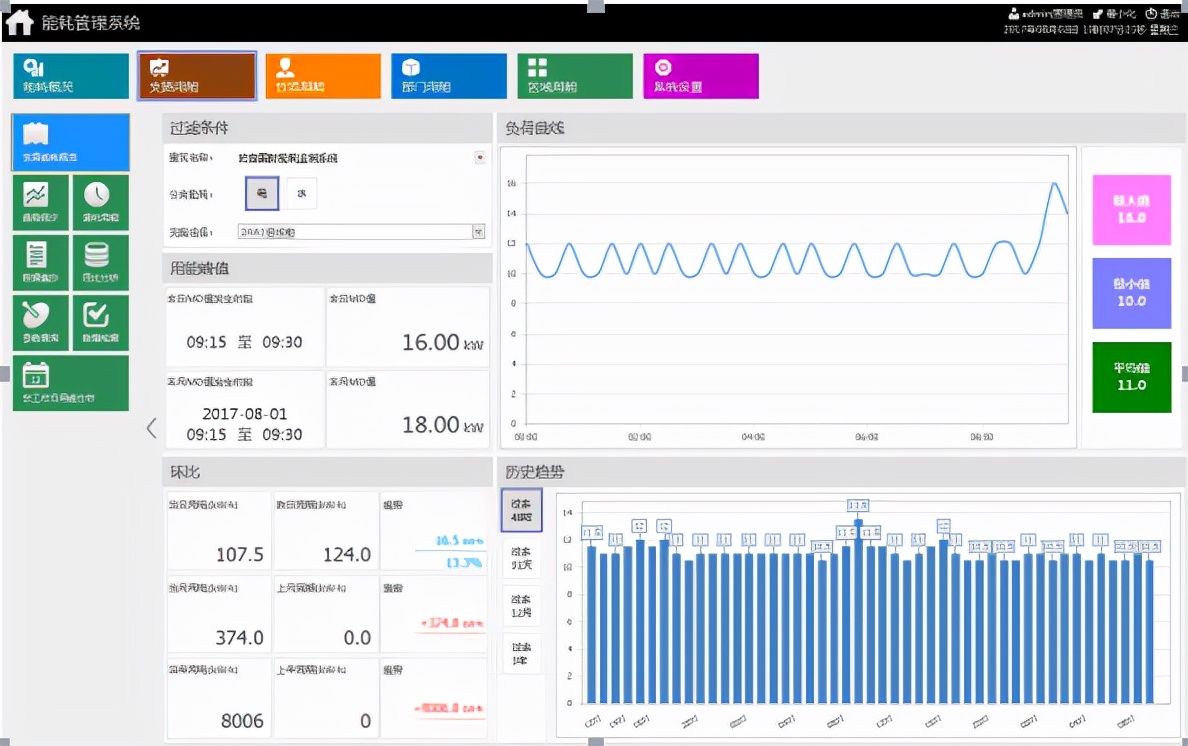

分类能耗主界面
反映某类（如用电量）当日与上一日同期、当月同期与上月同期、当年同期与上月同期的能源消耗量上年同期及比较、增幅及增加值；
反映某品类近48小时、近31天、近12个月、近3年的能耗趋势；
分类能耗分会能耗统计报表
分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；
借助数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；
统计数据可通过直方图、点线图、堆积图、饼图等多种图表展示；
统计数据可以导出到Excel；

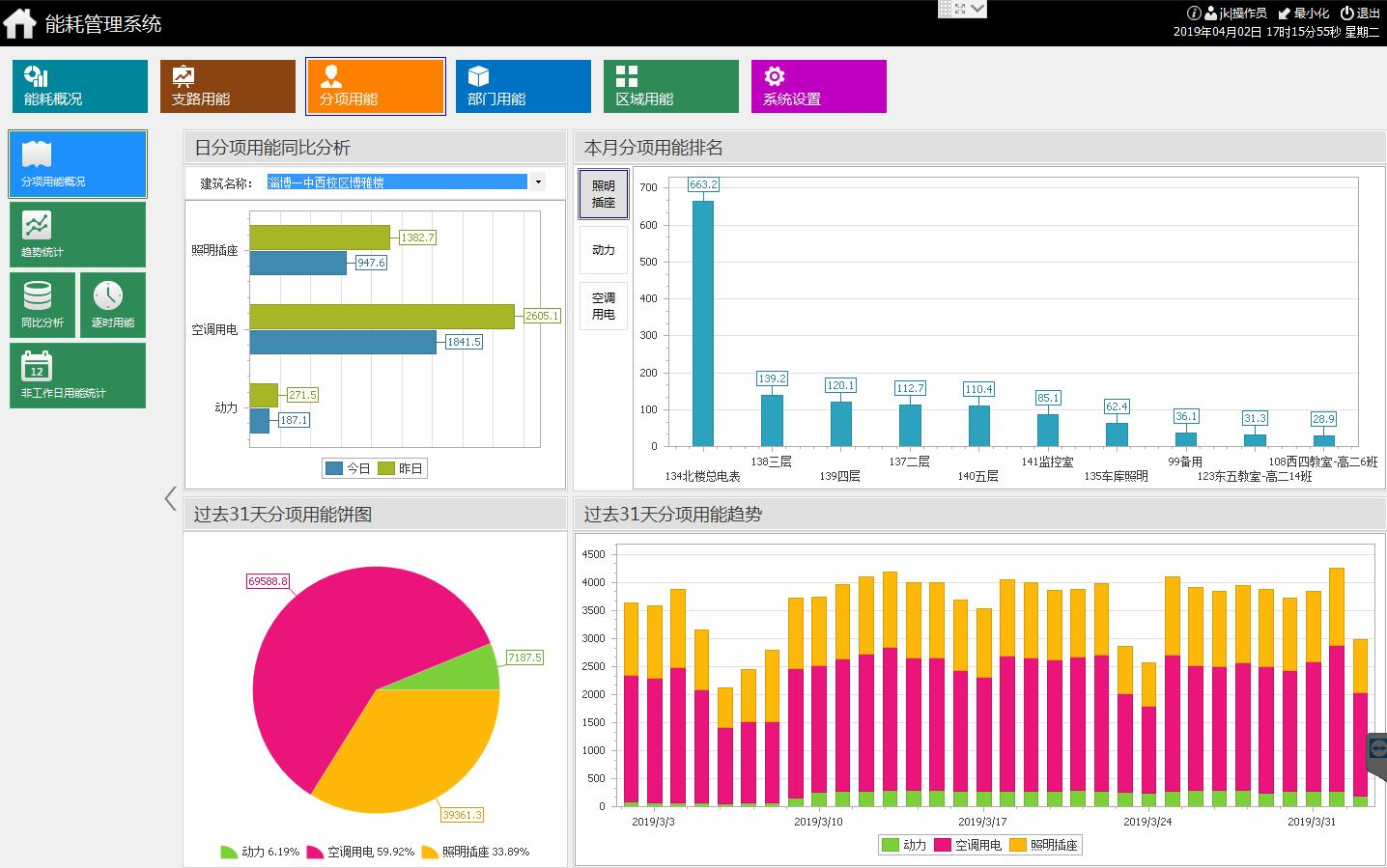

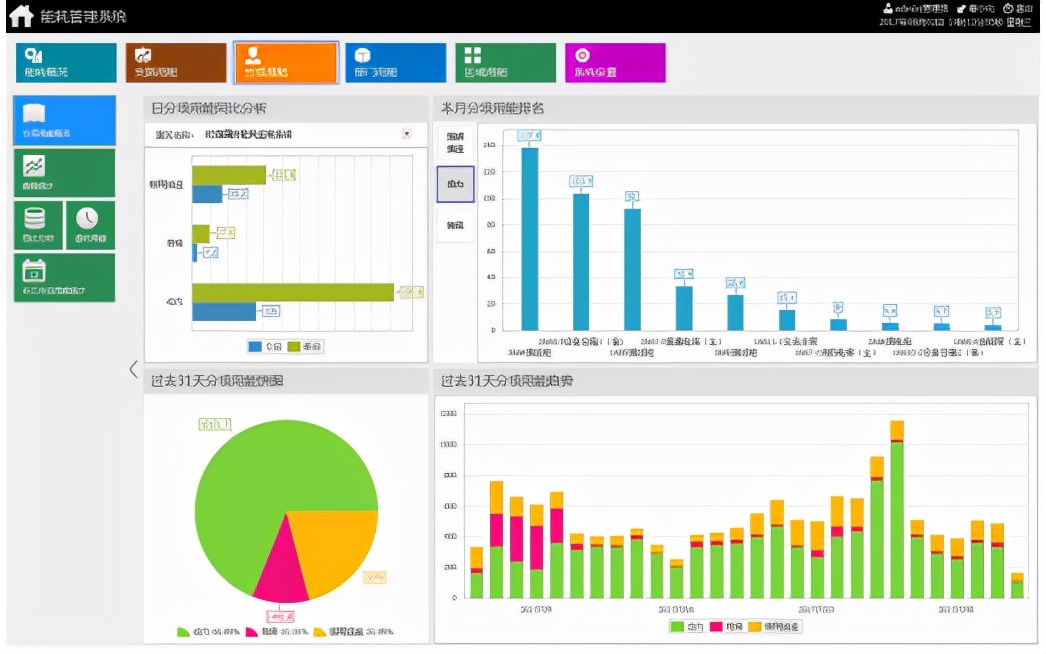

各项目能耗概览
能源消耗的统计和显示按项目进行。其中能耗管理平台功能，每日分项能耗同比分析图显示了不同分项当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能耗趋势；子项能耗排名图显示所选子项能耗值对应的前 10 个分支。
统计数据可以导出到Excel；
能源消耗（按项目）
计算一定时间段内每天、每周、每月、每季度、每年各子项的能耗。选择要查询的分支，“加载数据”在子项中查看各分支的能耗趋势，根据已有的日期或自定义时间进行查询。这里的分支都是通过基础数据中的分类和子项来配置的，默认查询的是当月的能耗。
统计数据可以导出到Excel；

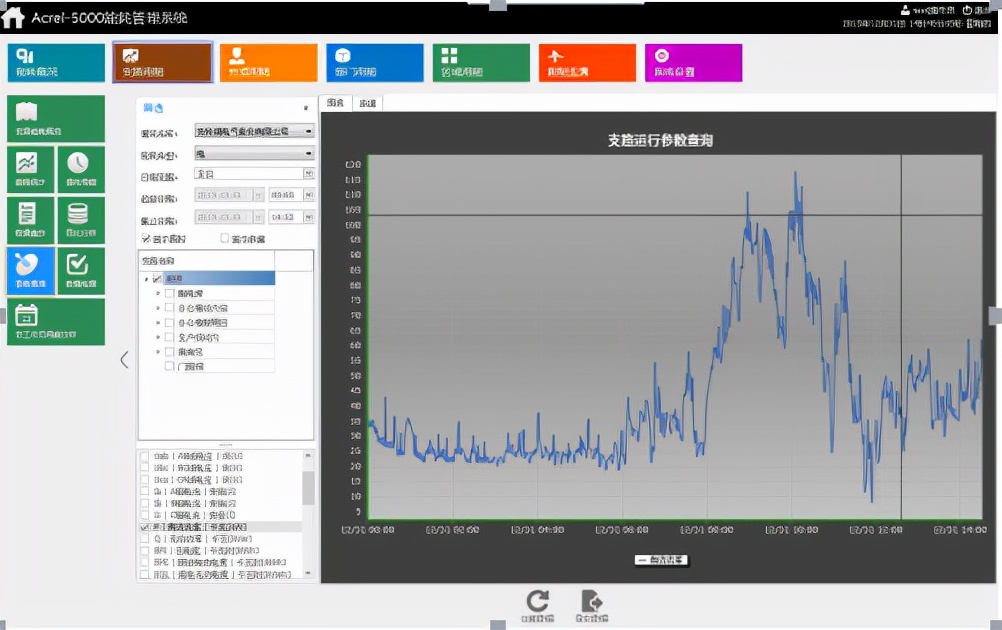

参数查询
查询一定时间内各路、支路的参数，并以曲线的形式反映趋势（具体可查询的参数与安装的仪表有关，查询不能跨月，曲线为每隔 1 分钟绘制一次），功率参数可以有多种选择。
配置选项
根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；
配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；
配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；
可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;
为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；
配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。
6、硬件选择
站控管理层采用工控机和在线式UPS电源。通信层设备采用8端口能耗网关。
现场设备层：数据采集终端，主要由智能电表组成。电能表通过屏蔽双绞线的RS485接口与通讯服务器相连，通过通讯协议总线式连接与通讯服务器相连，通过通讯服务器和交换机到达监控主机。通讯连接采用手拉手方式进行，每条总线的仪器数量少于25台。
本项目监测点位于欧森国际B座变配电房。变配电房内的60台电能表，分成3条总线连接到数据采集箱内的能耗网关。
7、软件设计理念
能耗监测系统软件设计应遵循的原则是：系统安全性、系统实用性、系统实时性、系统稳定性、系统可扩展性、系统易维护性。
8、前景
根据欧森国际对能耗运行效果的分析，建立了典型的能耗分析模型，并进行了统一分析。
建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，提高节能改造的针对性。
选择节能设备。
再好的节能设备，也无法控制浪费，无法发挥节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。
9、结束语
随着能源的日益紧缺，节能降耗已成为大型建筑智能化建设的必然选择。本文介绍的Acrel-5000能耗监测系统可以监测用能设备的运行状态，并可以根据采集到的数据提取各种数据。各种报告、分析曲线、图表等，便于分析研究，为智能建筑节能技术提供参考。系统运行安全可靠，方便用户使用。随着社会的发展和能源的日益短缺，
