如今，能源已成为人类社会的重要组成部分。 随着能源短缺和环境恶化的加剧苏州智慧能耗管理系统，获取经济便捷、环境友好的能源已成为关系人类生存和可持续发展的紧迫问题。
因此，开发智能能源管理系统具有重要意义。 寻找提高能源效率的解决方案已成为现实，从小家庭到大家庭，再到包括企业和政府在内的整个社会的共同责任。 各类水、电、气设备和分类能源消耗是工业设施、社会基础设施以及各类建筑投资和日常运营成本的主要组成部分之一。 合理布局能源设施配置和管理功能，可以显着提高设施和能源利用效率，降低成本。
能源是社会经济发展的命脉，企业是能源消费的主体。 随着经济的不断增长，能源消耗也逐年增加。 但不可再生能源储存能力逐渐耗尽，可再生能源比重不高，利用率较低。 因此，一方面，节能降耗是社会和企业的当务之急。 另一方面，通过节能减排，企业可以降低成本，有效提高市场竞争力，减轻能源运维压力。 因此，企业建立能源管理体系，提高能源利用效率非常重要。

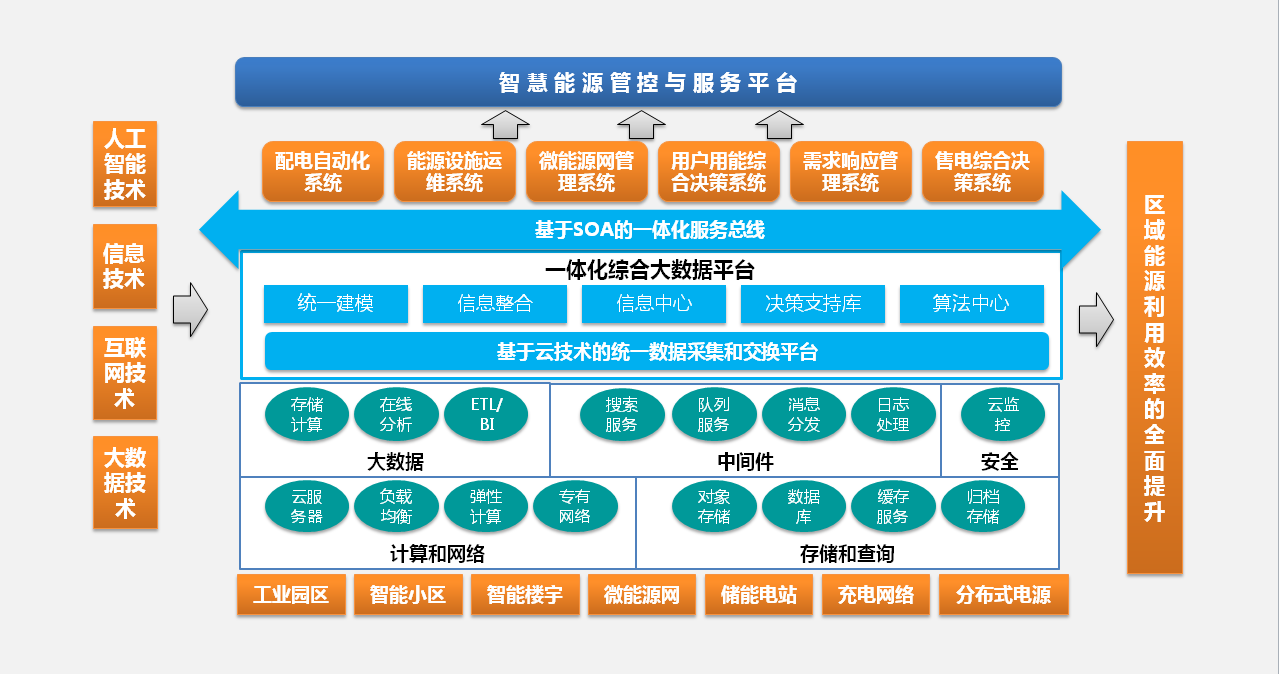

智能能源管理系统采用分层分布式系统架构，设计方案采用先进成熟的技术平台。 总结和吸收成功案例经验。 系统具有良好的开放性，同时在系统设计上有足够的扩展空间。 保证系统功能扩展和系统升级能力； 充分考虑系统的实时响应速度、抗干扰能力、适用环境、利用率、安全性、可维护性以及先进、灵活、易于扩展的性能； 智能能源管控系统应通过与全球信息系统对接，优化决策系统，提高系统运行管理信息化水平，实现优化集约化运行管理，为全球化发展提供合规信息服务。 和设备管理。
因此，大概大家都能明白智能能源管理系统开发建设的意义。 赵民强先生首先提出了中国智慧能源系统的概念，并研发、设计、制造了完整的能源系统，并将其应用到市场，称之为智慧能源系统。 智慧能源要求人类在能源消费过程中运用更多的智慧，更智能地使用能源，用更少的能源达到同样甚至更大的效果。
薛瑶瑶w：
上海嘉定安科瑞电气有限公司
一、背景
城市轨道交通运营中，能源消耗主要包括：电能消耗和水能消耗，其中电力消耗是主要的，占能源消耗总量的一半，主要包括车辆牵引用电、照明用电、空调用电二是水，主要包括生产、生活用水以及空调、冷却水累计用量。 轨道交通作为能源消耗大户，节约能源、降低基础消耗，意味着降低生产运营成本。 为此，为了实现科学有序的能源消耗，城市轨道交通采用能源管理系统。 本系统集成远程抄表系统和监控管理系统，实现城市轨道交通的供电系统和供水系统。 通风空调系统、照明系统等耗能设备的实时数据采集和监控。 通过采集各监测点的历史能耗数据，轨道交通运营单位可以准确了解和分析能耗情况，提供及时数据，并为各部门建立各设备的标准能耗指标，如：电能质量能源消耗数据采集与分析，能源消耗情况、电力设备耗电量、空调、照明等用电设备运行情况及能源效率。 此外，能耗管理系统可以按照不同维度分析轨道交通能耗，以数据采集、精细化管理、发现问题、查找漏洞为主要方向，对能耗数据进行设计、公示、发布、汇总。用数据挖掘并比较设备的实际能耗值与标准指标值，发现各种能源浪费问题，从而达到以下目标：
1）根据典型能耗模型对现有计量点进行分类，然后测量和收集能耗。
2）建立适合建筑的科学数学分析模型，如预算模型、区域能耗模型、能耗指标模型等。
3）管理流程计算机化，不断提高轨道交通运营单位对电力设备和节能的管理能力。
4）提供全面的能耗成本分析功能，帮助轨道交通运营中的能源管理部门和监管人员准确掌握年度能耗成本明细。
5）提供精细化的单位能耗指标，如办公人均能耗等，并据此进行同比分析，找出能耗不合理的部门。
2. 设计原则
能耗监测平台是对轨道交通运营单位能耗进行监测和综合管理的完整系统平台。 其设计遵循以下原则：
1）城市轨道交通综合监控系统能耗管理功能需考虑与现有能源管理系统互联，实现全线统一能源管理，并能分类、分项、分项对电站的能源消耗进行家庭计量。 并将各类能耗数据上传至综合监控系统。
2）能耗管理系统对站内主要用电负荷和用水量进行分类分析，根据各用电负荷的特点，对各类用能设备进行节能管理分析，预留节能控制功能。
3）能耗管理系统可以作为站场管理人员分析决策的工具，也可以作为各用电、用水单位的考核工具。
4）电力监控系统的各类电表信息纳入能耗管理系统，将能耗管理系统融入综合监控系统，实现站级界面显示。
5）以地铁车站为计量单位，实现车站用电、用水总量计量，同时实现用电分项计量，实现三相电压、电流、功率因数、有功功率、无功功率、有功功率及无功功率、频率等电力参数实时监测。
3.系统网络架构组成
城市轨道交通能源管理系统由线路级、车站级、现场级三层网络架构组成，如图1所示。
各线控制系统中设置线级系统，综合监控系统实现监控。 是整个能源管理平台数据交换的重要节点，可以提供能源管理系统的实时操作界面和历史数据查询服务。 主要硬件设备包括服务器、工作站、存储设备和通信网络设备等，用于现场能耗数据的处理、存储和通信。
站级系统主要安装在车站、车辆段基地变电站和环控电控室。 系统集成在综合监控系统中，对现场环境控制系统的通风空调系统、水系统进行联动节能监控，并采集供电系统、动力照明系统的能耗数据、环境控制系统等，并通过综合监控系统提供的传输通道上传至综合监控系统的服务器，实现车站的站级监控功能，并直观地显示在综合监控界面上。 主要硬件由能源管理系统工作站、综合监控及通讯服务器、交换机、打印机等设备组成。
现场级系统设置在能源管理机房，以网络化方式采集、存储、计算现场设备的网络能耗数据。 主要硬件由多功能表（水表、电表等）、串口服务器和互通式多功能表通过现场通讯实现与综合监控系统串口服务器的双向通讯。总线由双绞线组成。
4.系统软件架构组成及功能
能源管理系统软件负责实时监控轨道交通现场能耗及运行情况，可对能耗数据（水、电）及各种电力参数进行统计分析。 为了保证能耗参数的实时监测能耗监控管理系统市场情况，能耗软件人机界面设计采用C/S架构，系统软件架构由数据采集层、数据存储层、基础服务层、应用层组成从下到上依次为数据显示层和数据显示层。 图2所示为能源管理系统软件的组成和功能。
图1 能源管理系统架构
数据采集层
采集层主要利用各种传感器（温湿度、二氧化碳等传感器）、智能电表（水表、电表等）、节能终端等设备自动采集能耗数据。 对于没有自动采集的测量数据，可以使用手动定期录入采集。 主要包括：通过底层智能电表自动采集的数据，包括用电量、用水量、空调机组的制冷/制热等。通过OPC或其他标准接口获取的数据，包括车站内的客流信息等。通过界面手动输入的数据包括站厅及站台内面积、列车运行时间、能源单价等。
数据存储层
数据存储层主要基于数据挖掘技术，将采集到的数据存储在实时数据库中。 能源管理系统根据预先建立的环境控制系统、照明系统、动力照明系统的能效评价模型，利用实时数据库进行数据分析和评价。 动态监测主要耗能设备（如通风、空调系统）的运行状态和效率，实时评估能源利用效率，在线挖掘节能空间，为节能减排提供建议和依据。优化经营单位。
基础服务层
基础服务层主要提供实时数据提取与验证、定期生成数据报表、权限分配管理、系统配置、电表管理等各种基础服务。 对软件系统各业务模块进行控制并提供基础支持。
应用层
该层主要包括实时监测系统、能耗统计分析系统、能耗公示系统和移动终端能耗管理系统，满足能耗监测、统计和分析的应用需求。 可根据线路相关数据（客流、运营公里数、建筑面积、空调通风面积等）建立线路能效评价指标体系，树形结构指标体系可查看通过网络实时进行，并使用各种类型的能源。 过程中的重要环节提供能源平衡统计分析，实现能源损耗超标的自动提示和实时预警，为节能审计管理者提供地铁线路能耗数据统计的汇总分析结论，并自动生成综合能效评估报告。 协助管理者制定进一步的能源运营管理策略。
数据表示层
该层是人机对话的窗口，基于地理导航地图，显示地铁全线、车站/路段/段、建筑楼层（如站厅楼层、站台楼层）、设备系统（如通风空调、屏蔽门、自动扶梯升降）分类能源实时能耗信息。 可以以数据、表格、曲线、饼图、动画等形式显示，使管理人员可以直观地了解当前监测对象的能耗情况、能耗趋势、区域能耗分布情况，以便管理人员能够做出科学的决策。 同时，该层可以以工作站电脑、手机、平板、大屏为载体显示终端，根据车站值班人员、运行维护人员、运行管理人员。
图2 能耗管理系统软件组成及功能
五、系统界面及应用
城市轨道交通综合监测能耗管理系统及供电专业、动态拍照专业、给排水专业系统等，按照双方约定的数据格式为其提供能耗数据和渠道，如：- RTU或DP协议格式 根据能耗管理系统采集的能耗信息，对能耗数据进行整理和分析。
与供电系统的接口应用
与电能质量管理系统的接口应用
综合监控能耗管理系统与供电系统电能质量管理系统的接口位于站/变电站控制室供电系统电能质量管理系统上位机的通信接口处。 接口类型为光纤以太网，如图3所示。 通过电能质量检测系统的交换机连接到综合监控系统的通信服务器，读取开关柜内的能耗信息。 智能电能表根据应用场所的电压等级、电路用途和功能进行配置。 详细用途及功能如表1所示。
表1 电能计量装置配置
与动画系统的接口
综合监控能耗管理系统与动态拍照系统的接口位于两端通风空调电控柜能耗子系统上位机的通信接口处。 接口类型为RS485或以太网，如图4所示。通过车站两端通风空调电控柜内的开关，读取车站通风空调电控柜的能耗信息，如如：三相电压、三相电流、频率、有功功率、无功功率、视在功率、功率因数、电量、谐波等多种电能参数实时测量，并存储并显示在仪表上人机界面。 具体使用方法及功能如表2所示。
图3 综合监控系统与电能质量管理系统的接口
图4 综合监控系统与动照系统接口
图5 综合监控系统与给排水系统接口
表2 动态摄影系统的目的和功能
与给排水系统接口
能源管理系统具有给排水系统监控和节能运行功能，接口类型为RS485，如图5所示。根据不同被控对象的特点，制定相应的监控和节能运行方案提供。 通过检测各种环境参数和各种耗能设备，包括但不限于：制冷机组、分水器、集水器、冷却塔风机等进行能耗测量和统计分析，详细使用方法及功能如表3所示。
表3 给排水系统的目的和功能
6、安科瑞企业能源管控系统概述
安科瑞企业能源管控系统采用自动化、信息化、集中管理模式，对企业的生产、输配电、消费环节实行集中扁平化动态监控和数据管理，对企业的电、水、燃气、蒸汽进行监控压缩空气等各种能源的消耗情况，通过数据分析、挖掘和趋势分析，帮助企业解决各种能源需求和能源消耗、能源质量、产品能源消耗、各工序、工序、车间、生产线的能源消耗对设备、班组、主要耗能设备等用能情况进行能耗统计、同比对比分析、能源成本分析、碳排放分析，为企业加强能源管理提供基础数据、提高能源利用效率，挖掘节能潜力，评估节能支持。
七、申请地点
钢铁、石化、冶金、有色金属、矿山、医药、水泥、煤炭、造纸、化工、物流、食品、水厂、发电厂、热力站、轨道交通、航空工业、木材、工业园区、医院、学校、酒店、办公楼以及汽车制造、机电设备、电器产品、工具制造等离散制造行业。
八、系统结构
现场通过工厂局域网与平台通信，平台搭建在客户配置的服务器上。 施工完成后，客户可以通过授权账户登录网页和手机APP，在任何可以连接局域网的地方查看各个地方的运行状况。
系统可分为三层：现场设备层、网络通信层和平台管理层。
现场设备层：主要连接网络中使用的各类仪表，用于水、电、气等参数的采集和测量，也是构建配电、用水、燃气等必要的基础元件消费系统。 这些肩负着采集数据重任的设备可以是公司各系列带通信网络的电力仪表、温湿度控制器、开关监控模块以及合格供应商的水表、燃气表、冷热表等。
网络通信层：包括现场智能网关、网络交换机等设备。 智能网关主动采集现场设备层设备的数据，并可以进行协议转换、数据存储，并通过网络将数据上传到内置的数据库服务器。 智能网关可以在网络出现故障时将数据存储在本地，等待网络恢复。 从中断的位置继续上传数据，保证服务器端的数据不丢失。
平台管理层：包括应用服务器、WEB服务器和数据服务器，一般应用服务器和WEB服务器可以配置在一台。

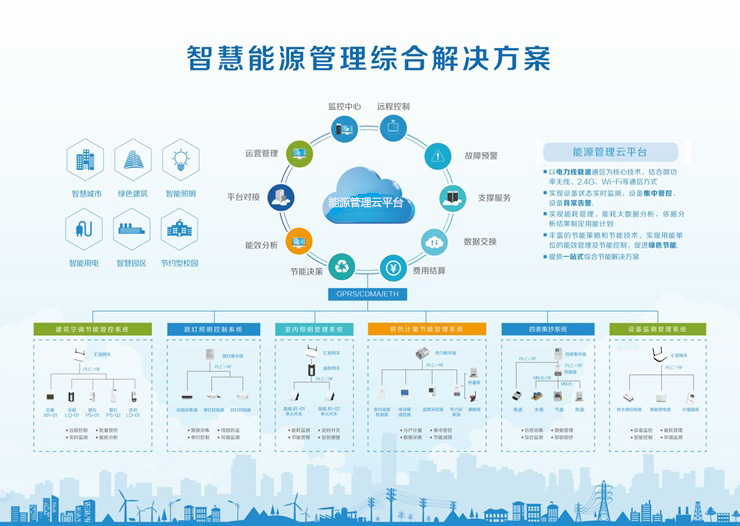

该平台采用分层分布式结构设计，详细拓扑如下：
九、系统功能
平台采用自动化、信息化、集中管理模式，对企业生产、输配电、消费环节实行集中扁平动态监控和数据管理。 实时监测企业各类能源消耗情况，通过数据分析、挖掘和趋势分析，帮助企业加强能源管理，提高能源利用效率和节能潜力，为节能改造提供数据依据。
9.1 平台登录
在浏览器中打开云平台链接，输入账户名和权限密码并登录，防止未经授权的人员浏览相关信息。
9.2 大屏显示

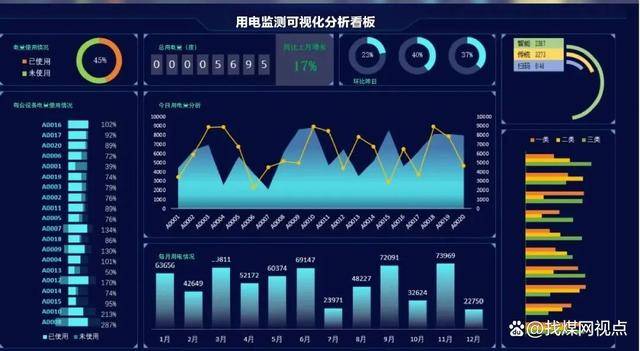

用户登录成功后，进入大屏展示页面，展示企业及各区域的能耗折扣、产值、异常、排名、比例、沟通状况等。
