摘要：大型公共建筑总面积不到城市总建筑面积的4%能耗管理整改，但其总能耗却占全国城市总用电量的22%。10到20次。公共建筑是节能减排的重点。做好公共建筑节能工作，对于推动和带动全社会节能工作、实现节能减排目标、实施“转变方式、调整结构”。介绍了山西省晋中市伊甸城4#楼能耗监测系统项目能耗分析与管理系统。它在现场收集各种能源监测仪器。
关键词：商业建筑；能耗监测系统；ACREL-5000;
1 简介
目前，我国已经是世界第二大能源生产国和消费国。统计数据显示，我国建筑能耗占全国总能耗的28%左右。在我国每年新建的20亿平方米建筑中，99%是高耗能建筑；而只有4%的既有建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。
大力开展绿色建筑行动，以绿色、循环、低碳理念引导城乡建设，有利于提高资源能源利用效率，缓解资源能源供需矛盾；有利于降低社会能源消费总量，减少污染物排放，确保节能减排工作的完成。有利于促进建筑业优化升级，培育节能环保、新能源等战略性新兴产业；有利于提高建筑物的舒适度和健康度，改善群众的生产生活条件。
2 设计依据
GB-T 15587-2008《工业企业能源管理导则》
《企业合理用电评价技术导则GB》
《企业节能规划编制通则》
《企业能源审计技术通则-GB》
-2009《能源管理体系要求》
GB-50052-2009《供配电系统设计规范》
u 能耗计量装置国家标准和行业标准
DL/T 645-1997 多功能电能表通信协议
DL/T 645-2007 多功能电能表通信协议
CJ/T 188-2004 家用计量仪表数据传输技术条件
GB/T 19582-2008 基于协议的工业自动化网络规范
3 项目概况

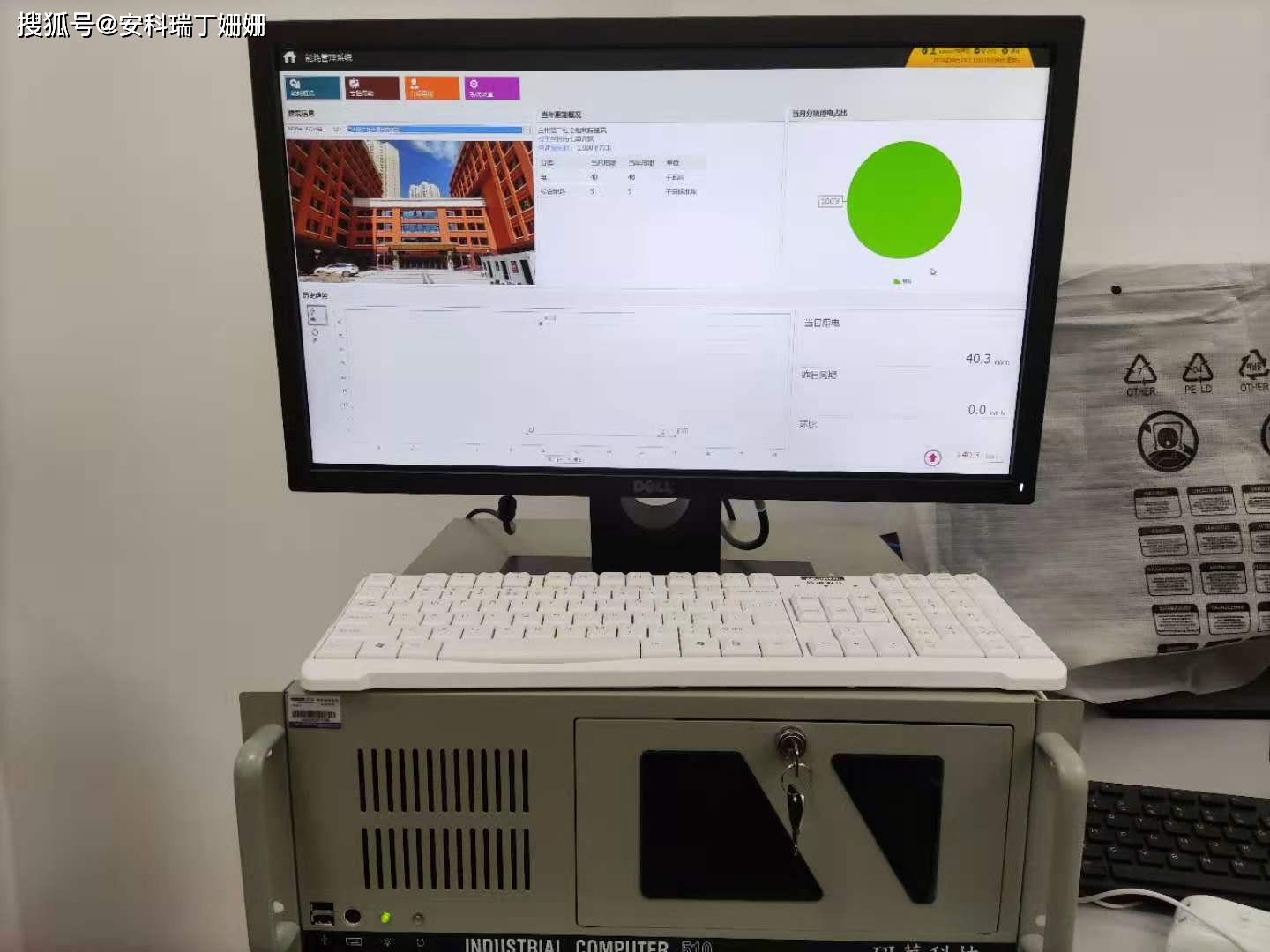

伊甸城位于晋中市榆次区北部大学城。这次需要对4#楼的能耗进行监测。4#楼为3446.02m²的二层商业建筑。主机安装在一楼机房内。
项目楼层配电箱内有21个电能表，需对泵房内1个采用RS485接口通讯协议的水表进行能耗监测。背景位于一楼值班室。因此，根据本项目的性质，设计了一套能耗系统，并在楼层配电室配置了内置通讯管理机的数据采集箱。远程水表被收集。电表和水表的数据采集后，按照能耗分类分项的原则进行分析。
本项目侧重于基础能耗数据的智能化、自动化、可视化、可量化的采集和存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测宣传平台。通过本项目电、水、热的统一综合管理，可以查询分析各区域设备的能源使用情况，帮助管理者发现潜在的节能机会，最大限度地提高能源利用效率，管理能源科学有效利用，从而降低能源使用成本，为建设节约型社会发挥作用。
4 系统架构
Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供了基础平台。它可以与其他楼宇自动化系统进行数据分析。转发构成了一个复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

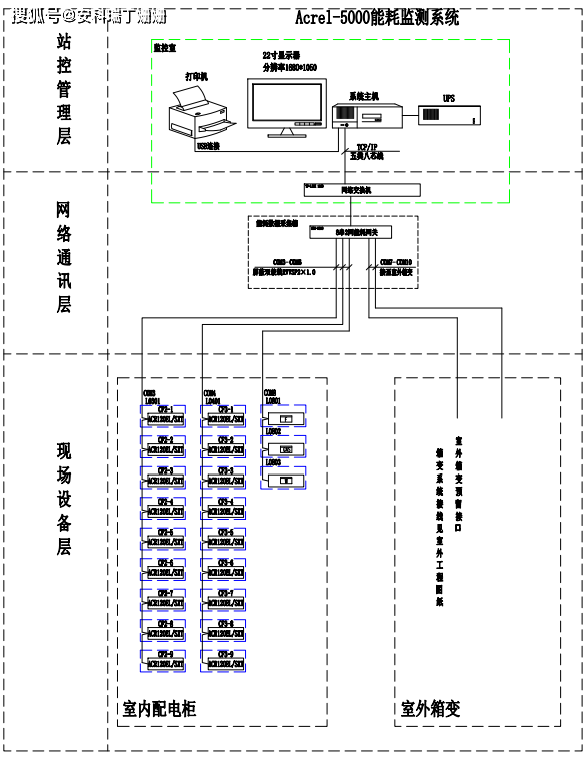

系统结构图
5 系统软件模块
u 综合能耗主界面
反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；
水表计量的主要项目是水、热和电能消耗。界面下方显示每小时电能消耗曲线；点击每个能耗类别的上方区域，跳转到能耗类别的能耗分析主界面。界面;
可通过下拉框切换建筑，可根据项目需求更换建筑图片；
u 分类能耗主界面
反映当日与昨日同期、当月同期与上月同期、同期某类能源消耗量（如电、水、热等）本年与上年同期及比较、增幅及增加值；
反映某品类近48小时、近31天、近12个月、近3年的能耗趋势；
反映某子项能耗的当月能耗饼图；
反映一年中各月某类能源消耗量的同比分析图；
u 分类能耗部门能耗统计报表
分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；
借助数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；
统计数据可通过直方图、点线图、堆积图、饼图等多种图表展示；
统计数据可以导出到Excel；
u 分类能耗分部非工作日能耗
统计各分支机构工作日和非工作日的能耗，非工作日可通过系统灵活设置
统计数据可以导出到Excel；
u 分类能耗分部同比分析
各分公司当年月度能耗统计和上年同期能耗统计；
u 分类能耗分会能耗副本
任意两次查询各支路的抄表，并计算差值；
时间精确到分钟；
u 分时段分类能耗分支能耗趋势分析
可查询某段时间内任意支路的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与安装的仪器和系统配置有关，不能跨月查询；
数据以图表或表格的形式展示，图表可通过鼠标操作放大、缩小、移动；数据可以排序（最大值、最小值）；
数据可以导出到Excel；
u 配置选项
根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；
配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；
配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；
可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;
为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；
配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。
6 制度建设意义
1) 计量装置设计安装 能效监测平台建设
通过梳理用户用能网络，在各配电线路设置电能表，并对水表数据进行监测，为项目搭建了完整的用能计量系统。管理人员可以通过该软件实时监控项目中的水、电等能耗情况，同时减少能耗的“跑、跑、滴、漏”和计量误差。实时监测现场仪表回传数据，合理控制和预警能耗，及时发现和纠正运行中的异常能耗，随时处理。根据需要设置重要设备超标预警值，超标时提醒并主动记录。
2) 能量数据采集存储，形成可视化趋势图
通过软件可以直观的看到各部门或区域每小时能耗的趋势曲线，同时实时存储各仪器采集的数据，并可查询历史数据记录。
3) 高耗电范围诊断确定高耗电原因
统计每个区域、每个楼层的能耗，准确定位主要用能者，制定节能绩效考核体系，推动节能降耗真正有效落地。建立重点耗能设备运行记录档案，结合设备维修记录，为设备运行维护提供依据。
4) 配置节能省电产品，提升运营管理模式
长期跟踪记录设备运行过程中的能效分析评价结果，关注能耗趋势，为节能改造提供可靠的数据支持。返回搜狐，查看更多
