施工背景

政策背景：

河北省发展改革委、河北省市场监督管理局于2019年6月5日联合发布《关于加快推进我省重点用能单位能耗在线监测系统建设的通知》，要求到2020年底，省级重点用能单位能耗在线监测系统按期建成并运行稳定，完成全省重点用能单位准入系统建设，确保了能耗数据接入系统可每日上传，为节能宏观管理和监督执法提供数据支撑。 推动重点用能单位节能、挖潜、降本、增效。

定义：

根据《重点用能单位节能管理办法》，重点用能单位是指： （一）年综合能耗1万吨标准煤及以上的用能单位； （二）国务院有关部门或者省、自治区节能主管部门确定的年综合能耗5000吨标准煤以上1万吨标准煤以下的用能单位直辖市人民政府。

意义：

全国约有1.7万家重点用能单位，其能源消费量占全国能源消费总量的60%。 是能源消费总量比2015年下降15%，能源消费总量控制在50亿吨标准煤以内的重要支撑和保障。

目的：

通过对能源消费大数据的分析和应用，为政府部门做好能源宏观分析和战略规划，分析能源消费和强度“双控”形势，实施能源消费大数据提供及时服务。节能监督，加强能源计量管理，制定节能标准。 精准的数据支撑，为重点用能单位加强日常能源监测管理，开展能源审计、能效对标、能源计量审查、节能改造等提供支撑服务，有效促进企业提质增效并降低成本。

必要性：

根据《重点用能单位节能管理办法》第四章（法律责任）第三十一条，重点用能单位未开展能源消耗在线监测系统建设和能源消耗在线监测的，按规定使用能源，管理节能工作 逾期不改正或者未达到规定要求的，由主管节能工作的部门处1万元以上3万元以下罚款整改要求。

02

申请地点

水泥公司

铁合金企业

钢铁工业

有色金属企业

电石企业

化工企业

其他工业生产企业

03

平台整体架构

端系统结构

按照《重点用能单位能耗在线监测系统推广建设工作方案》要求，在重点用能单位内部部署重点用能单位接入终端系统，重点用能单位单位负责建设。

主要功能：

通过计量仪表、工控系统对机组能耗数据进行采集汇总，并将数据上传至省级平台，或直接上传至平台；

重点用能单位接入端系统必须采取网守、防火墙、隔离等安全措施，确保内部系统安全和数据安全；

必须具备远程升级维护、一端多路传输、接收平台推送信息、用能单位自身能源管理等功能。

终端设备

企业接入系统需要从生产过程控制系统中采集能源相关数据。 考虑到企业生产网络与办公网络（）不互通的实际情况，企业接入系统将采用2+1架构 物理隔离设备——能耗在线监测终端设备，确保能耗从生产网络（内网）获取的数据，在数据传输过程中，以单向传输、隔离加密、文件摆渡的形式安全传输到办公网络（外网）。 网），通过外网主机端的CA数字认证证书进行身份认证识别后上传至省（市）级平台。 结构如右图所示。

支持通过（GB/）、DL/T645、CJ/T188等协议从现场仪表采集所需的实时能耗数据，并汇总生成能耗数据报表；

支持能源网关、DTU、SCADA通过TCP（GB/）、能耗协议等实时上传能耗数据，汇总生成能耗数据报表；

支持通过OPC协议从自动化信息系统采集所需的实时能耗数据，汇总生成能耗数据报表；

支持人工数据上报：对于不满足在线采集条件的数据，提供人工数据上报；

具备基本数据处理和本地存储功能，本地历史数据可保存6个月以上；

可根据项目情况录入企业基本信息、企业生产层次结构、计量器具档案信息、终端设备信息、数据采集项信息等各种基础信息；

按照《NHJC-04-2018重点用能单位能耗在线监测系统技术规范终端设备接口协议规范》要求向平台上传数据；

支持断线缓存，保证数据连续性；

终端设备平台方便用户使用和配置；

支持手动补录和远程升级；

使用能源数据集进行复制；

数据上传日志。

04

平台主要功能

除了满足政府要求的数据上传要求外，我司还可以帮助企业搭建能源管理平台，实现能源消耗的精细化管理，进一步挖掘潜在的节能空间和转型机会，实现节能降耗，提质增效。

● 能耗统计

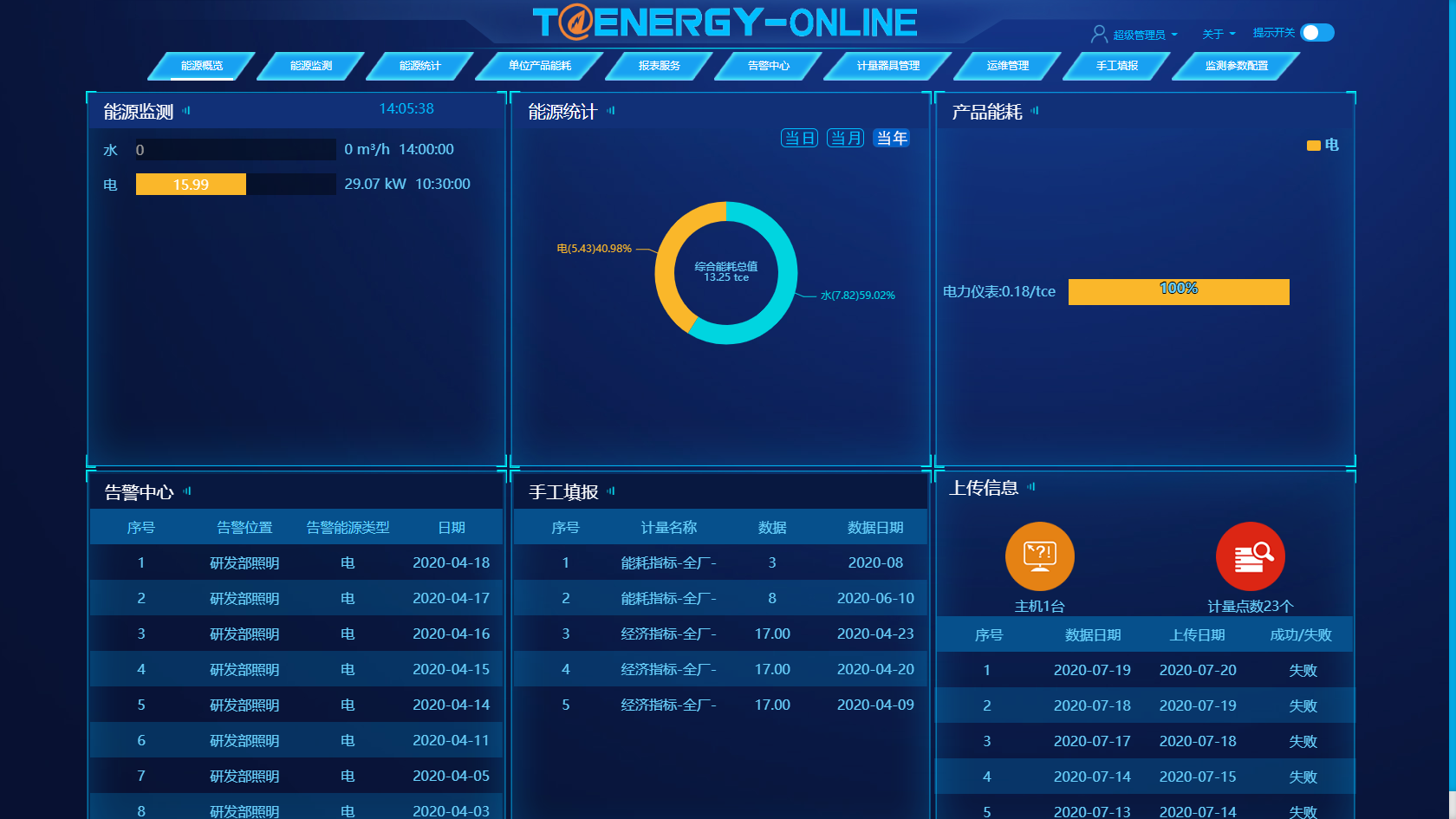

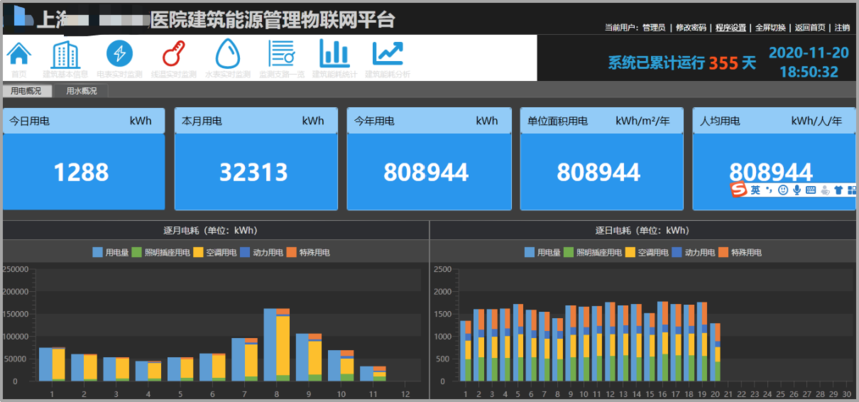

整厂看板

全厂看板页面简要展示企业基本信息、日/月/年吨标煤能耗、各类能耗日能耗趋势、数据上传记录等信息；

能量流图

能源流向图以图形化的方式更直观地展示企业的能源消耗构成云南建筑能耗系统管理，快速定位能源消耗占比高的能源类别；

全厂能耗统计

按日、月、年计算全厂一次能源、二次能源、耗能工料消耗量，将各类能源按折算系数折算成吨标准煤能耗；

工艺能耗统计

对企业各生产环节的能耗按日、月、年统计，并按折算系数折算为吨标准煤能耗；

产品单耗统计

按日、月、年计算企业各产品的能耗，并结合产出数据计算出产品的单耗；

重点耗能设备能耗统计

核算企业重点用能设备的日、月、年能耗，按折算系数折算为吨标准煤能耗；

测量仪器数据采集及能耗统计

远程采集、读取电表、水表、流量计等计量仪表数据，按日、月、年统计能耗数据；

手动填写

对于一些无法通过计量仪表远程采集能耗数据的能源（如：煤、油等），提供了人工填写能耗数据的功能。

● 能耗分析

趋势分析

以柱状图的形式直观展示能源种类、工序、重点耗能设备的日、月、年能耗趋势；

同比分析

对重点耗能设备的能源种类、工序、能耗等进行同比、环比分析；

能源效率基准

对比企业实际能效标准，让企业即时直观了解机组能耗是否合理；

能耗预警

当能耗超过同期历史数据、预设的单位时间能耗值、标准等时，系统会主动提醒；

能源计量审查

提供能源审计功能，方便用户查看每月能源消耗量及能源消耗数据质量；

能量平衡网络

展示重点用能单位从收储、加工转化、运输配送、终端配送等环节的能耗情况。

● 能耗监控

配电监控

实时在线监测全厂配电情况（电压、电流、功率、电能）；

自来水管网图

全厂供水管网（流量、流量）实时在线监控；

● 基本信息配置

重点耗能设备信息

在重点耗能设备信息页面，可以配置设备所在的生产工艺和工艺单元，可以选择所属的类别； 以及设备安装位置、设备所属部门、设备运行情况、设备制造商等一些基本信息。

耗能单元工艺信息

生产过程是整个生产过程中加工产品的顺序。 用能单元的生产过程信息页面可配置生产过程编号（过程编号长度为两位数）、生产过程名称等。

05

平台配置

06

典型硬件介绍

能耗在线监测终端设备

设备硬件参数：

单主板采用低功耗处理器；

单主板内存大小4G；

硬盘：256G固态硬盘

独立双主机“2+1”架构非IP物理隔离；

具有VGA接口，可外接显示器，方便现场维护操作；

双冗余开关电源，互为备份，支持热插拔，保证终端设备的可靠性，具有断电声光报警功能；

8个RS485串口；

4个千兆以太网；

4个USB接口，可用于CA证书接口。

ANet 系列能源网关

ANet系列边缘计算网关是一款基于嵌入式平台的工业级通信管理机，具有2/4/8个隔离串口，1/2个以太网口，集成Lora通信接口，支持4G网络通信。 具有强大的EMC防护能力，可在强电磁环境下稳定运行。 设备支持DL/T 645、CJ/T188等工业和电力行业通信协议，满​​足企业能源管理系统对水、电、气、冷、热等多种能源形式数据采集的需求。

支持多种仪器协会：支持DL/T 6 4 5、GB/-200()、CJ/T188-2004等；

TCP实时数据转发；

数据AES加密；

HTTP;

数据存储;

远程配置和维护。

多功能功率计

仪器按IEC标准设计，具有全功率测量、电量统计、电能质量分析和网络通讯等功能。 主要用于电网供电质量和电能管理的综合监测和诊断。 该系列仪器采用模块化设计。 当客户需要增加开关量输入输出、模拟量输入输出、SD卡录音、以太网通讯时，只需在背面插入相应的模块即可。 精度为0.5S级。

Din 导轨安装式电能表

三个电参数U、I、P、Q、S、PF、F测量，分相正向有功电能统计，总正反向有功电能统计，总正反向无功电能统计； 红外通讯； 电流规格：通过变压器接3×1(6)A，直接接3×10(80)A，有功电能精度为0.5S，无功电能精度为2。

07

访问端口

:8090/

用户名：guest 密码：

08

项目案例

自重点用能单位能耗在线监测政策出台以来，我司积极响应，目前正在全国各地参与地方能耗在线监测系统建设，帮助企业将能耗数据上传至省级平台按照相关标准，帮助企业建设地方能源管理中心。

河南瑞贝卡发制品有限公司重点能耗单位能耗在线监测系统

云南云景林业纸业有限公司重点用能单位能耗在线监测系统

鹤庆北亚矿业有限公司重点用能单位能耗在线监测系统

淄博大陆石墨科技有限公司重点能耗单位能耗在线监测系统

淄博大陆石墨科技有限公司重点能耗单位能耗在线监测系统

山东齐鲁华新高科技有限公司重点用能单位能耗在线监测系统

淄博麒麟桂合热电有限公司重点用能单位能耗在线监测系统

山东路桥新材料有限公司重点用能单位能耗在线监测系统

淄博广通化工有限公司重点能耗单元能耗在线监测系统

个旧锡龙矿冶有限公司重点用能单位能耗在线监测系统

云南思茅山水铜业有限公司重点用能单位能耗在线监测系统

云南蓝晶科技重点能耗单位能耗在线监测系统

中新网6月2日电 据国家市场监管总局网站2日消息，为助力实现碳排放峰值碳中和目标，加强能源企业节能管理——用电单位方面，国家市场监管总局日前下发通知，部署全国能源计量复核工作。

能源计量审查是政府依法实施节能监督管理、科学评价企业能源利用状况的重要依据，是企业改进能源管理的重要技术手段。

通知要求，各地市场监管部门要科学制定能源计量复核年度工作计划高校能耗监测管理系统，将年综合能耗1万吨标准煤以上的重点用能单位作为能源计量复核的重点对象。 在此基础上，因地制宜，可逐步将年综合能源消费总量在5000吨以上、1万吨标准煤以下的用能单位、数据中心、事业单位、高校等纳入范围。能源测量审查。

本次能源计量审查的重点是用能单位能源计量器具的配置、使用和管理，能源计量数据的采集、分析和利用，能源消耗在线监测系统的建设，人员配备和培训等。能源计量人员，建立能源计量管理制度。 和实施等

通知要求，各地市场监管部门要充分发挥国家（市）能源计量中心和相关计量技术机构的技术服务作用，不断增强服务意识，优化服务流程，加大对用能单位的宣传培训力度，推广先进的能源计量管理理念和技术。 结合梳理工作中发现的问题，切实帮助用能单位解决节能减排减碳计量难题，提升能源计量服务能力和水平，帮助企业打下坚实基础。能源计量，助力实现碳峰碳中和目标。 （超过）
