系统总览

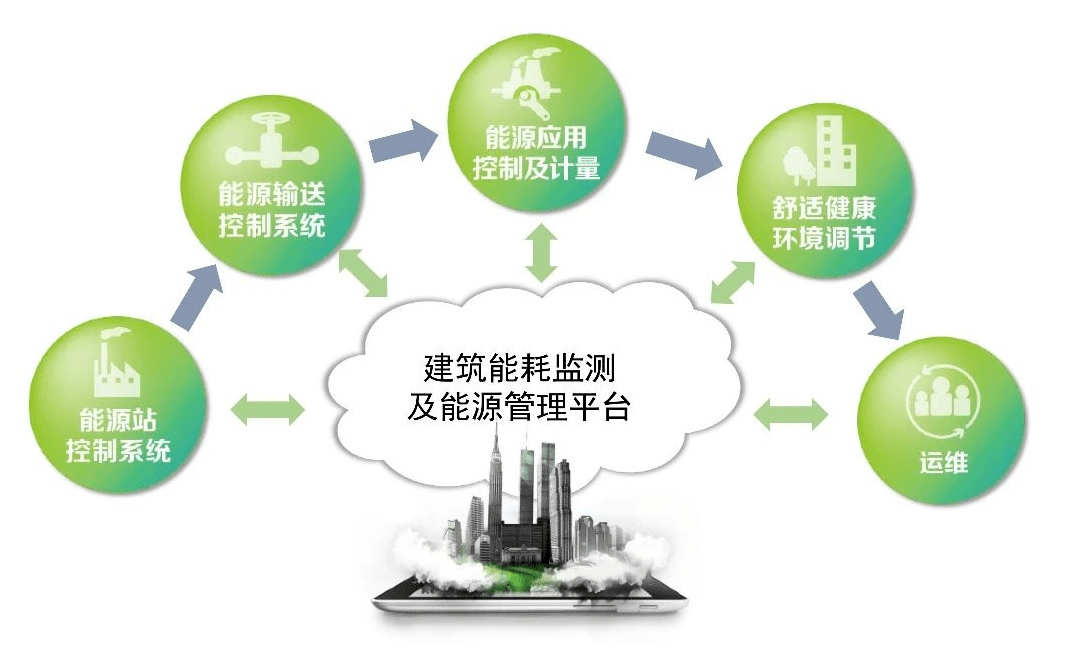

能耗监测系统以计算机、通信设备、测控单元为基本工具，为大型公共建筑的实时数据采集、开关状态监测、远程管控提供基础平台。 可与检测、控制设备组成任意复杂的监控。 系统。 系统主要采用分层分布式计算机网络结构，一般分为三层：站控管理层、网络通信层和现场设备层。

1）站控管理

站控管理层针对的是能耗监控系统的管理人员。 它是人机交互的直接窗口，是系统的最上层部分。 主要由系统软件和必要的硬件设备组成，如工业级计算机、打印机、UPS电源等。监控系统软件具有良好的人机交互界面，可以对各种数据进行计算、分析和处理。现场采集的数据信息，并通过图形、数字显示、声音等方式反映现场运行状况。

监控主机：用于数据采集、处理和数据转发。为内部或外部系统提供数据接口，进行

系统管理、维护和分析工作。

打印机：系统调用打印或自动打印图形、报表等。

仿真屏：系统通过通讯与智能仿真屏进行数据交换，显示整个系统的运行状态。

UPS：保证计算机监控系统的正常供电，当整个系统出现供电问题时，保证站控管理设备的正常运行。

2）网络通信层

通信层主要由通信管理机、以太网设备和总线网络组成。 该层是数据信息交换的桥梁。 负责对现场设备返回的数据信息进行采集、分类和传输，同时将上位机的各种控制命令传递给现场设备。

通讯管理机：是系统数据处理和智能通讯管理中心。 具有数据采集与处理、通信控制器、前端处理器等功能。

以太网设备：包括工业级以太网交换机。

通信介质：系统主要采用屏蔽双绞线、光纤和无线通信。

3）现场设备层

现场设备层是数据采集终端，主要由智能仪表组成。 采用高可靠性、现场总线连接的分布式I/O控制器构成数据采集终端，将存储的建筑能耗数据上传至数据中心。 测量仪器承担着最基本的数据采集任务，其监测到的能耗数据必须完整、准确并实时传输到数据中心。

能源管理功能

数据采集​​与存储

数据采集​​和存储是整个系统的基础。 没有大量的数据就无法进行有效的分析，没有有效的分析就无法得出正确的能源管理措施。 可以通过建筑设备管理系统（BAS系统）收集数据。

数据内容主要包括：建筑环境参数、设备运行状态参数、各设备能耗数据等，获取的参数越多，运行周期越长，越容易得出准确的结论。 根据每栋楼的具体情况，将数据分为：系统运行所必需的基础数据和辅助数据（可选数据），以在管理效果和建设成本之间取得平衡。

建筑参考模型和能耗计算

对于改造后的建筑，通常可以参考相同气候条件下的历史能耗数据。 新楼比较复杂。 实际项目中常用的方法有以下几种：

类比法：以类似类型、规模和功能的建筑能耗为参照。 主要适用于同一集团或管理公司旗下建设条件相似、管理模式相同的连锁酒店、连锁超市、连锁商场等建筑物。

测试方法：建筑物正常运行后，在各种气候条件下，测试有能源管理措施和无措施的日能耗。 通常可以选择夏季和冬季的几天，隔一天使用测试方法，即在第一天，测试能量管理措施的每日能量消耗； 第二天，关闭能源管理软件，测试每天的能源消耗； 等等 。 这种方法的缺点是测试的时间跨度太长。

计算方法：通过为建筑物建立模型，设置参数，模拟计算建筑物的能耗。 这种方法的优点是显而易见的。 通过模型，可以全面计算出建筑内各设备的能耗，为能源管理提供方向性指导。 但不同软件计算的能耗值存在差距。 目前，对于能源消耗量计算值的准确性和权威性存在争议。 计算结果能否作为节能合同中节能量计算的依据是主要的争议点。 .

能耗数据分析

通过对建筑能耗数据的统计分析，结合模型建筑的能耗对比，确定建筑的能耗对比，确定建筑的能耗状况和设备的能耗效率，从而提供建筑能源管理优化措施。 能耗数据分析模块是能源管理软件的精髓所在。 目前市场上各种软件的算法都不尽相同，其效果有待市场验证。 然而，基于模糊语言变量和模糊逻辑推理的计算机智能控制技术的发展，将极大地促进能源管理水平的提高。

能源控制与管理

建筑节能措施主要通过建筑设备管理系统（BAS系统）来实施。 能源管理平台与BAS系统的完美结合是能源管控措施实现的保障。 目前，能源管理与BAS属于不同的智能系统，两个系统的融合应该是智能系统发展的方向。

能源管理报告

用表格和图片来反映建筑物的能源使用情况、设备能耗、设备运行效率、能耗历史曲线等，满足不同人群的需求。 一般系统应能提供WEB服务，授权远程用户可通过浏览器了解建筑物的能源使用状况。

能耗分析软件功能

建筑能耗分析管理系统的能耗数据采集方式包括人工采集方式和自动采集方式。 人工采集的数据包括建筑基本情况数据采集指标和其他无法通过自动化方式采集的能耗数据，如建筑物消耗的煤炭、液化石油气、人工煤气等能源消耗量。

自动采集采集的数据包括建筑分项能耗数据和分类能耗数据，由自动计量装置实时采集，并通过自动传输实时传输至数据中心。

大型公共建筑或建筑物的信息化管理

系统提供标准的人工信息录入界面，可对各监控建筑的基本信息进行整理录入，支持历史能耗数据人工录入功能。

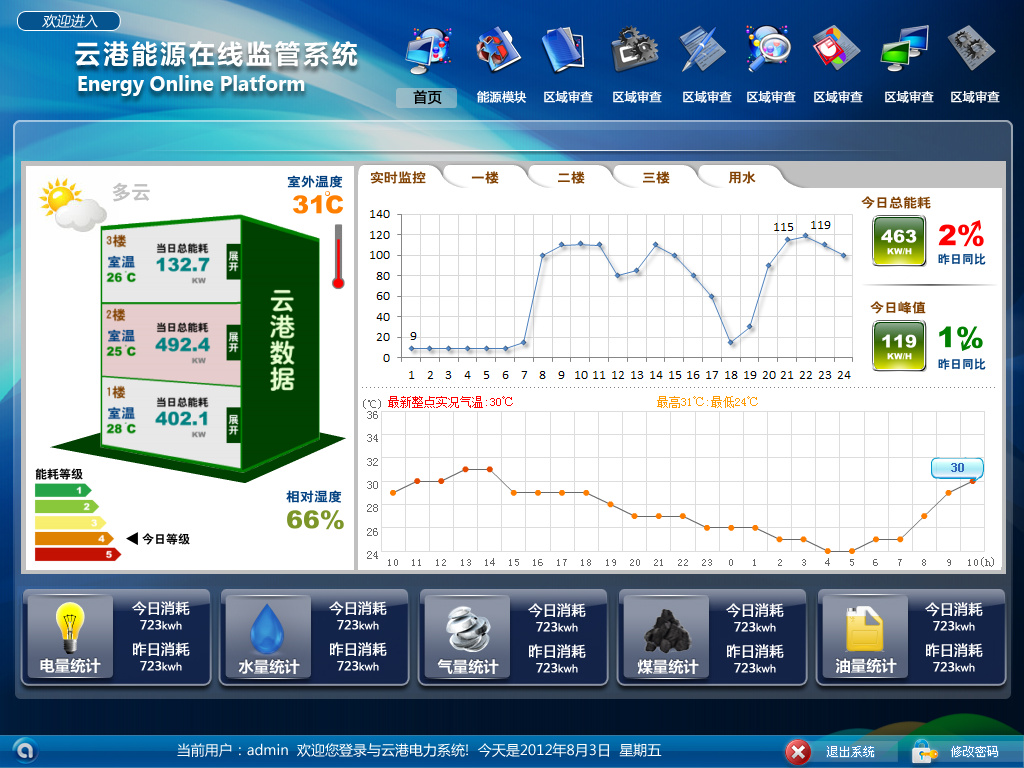

能耗数据实时监控

系统采集站定期采集各监测点的仪表参数能源能耗管理系统排行榜，上传至当地建筑能耗分析管理系统数据库。 用户可在本地实时查询能耗监控状态。

建筑分类能耗分析

系统在完成数据处理和上传的同时，对建筑能耗进行分类分析。 该部分功能符合114号文件的定义，即建筑能耗分为以下六类：

1.功耗

2、用水量

3、用气量（天然气或煤气）

4、集中供热耗热量

5、中央冷耗

6、其他能源应用（如集中供热水、煤炭、石油、可再生能源等）

分项能耗分析

照明插座用电：建筑物主要功能区照明、插座等室内设备用电。 主要包括照明及插座用电、楼道及应急照明用电、室外景观照明用电。

空调用电量：主要包括冷热站用电量、空调用电量。

动力用电量：主要包括电梯用电量、水泵用电量、风机用电量。

特殊用电：主要包括信息中心、洗衣房、厨房餐厅、游泳池、健身房或其他特殊用电。

建筑能耗总量是建筑各类能耗（用水除外）折算标准煤量之和。

总用电量=∑各变压器总表直接测量值

分类能耗=∑各分类能耗表的直接测量值

分项功耗=∑ 各分项功耗表直接测量值

单位建筑面积用电量=总用电量/总建筑面积

单位空调面积耗电量=总耗电量/总空调面积

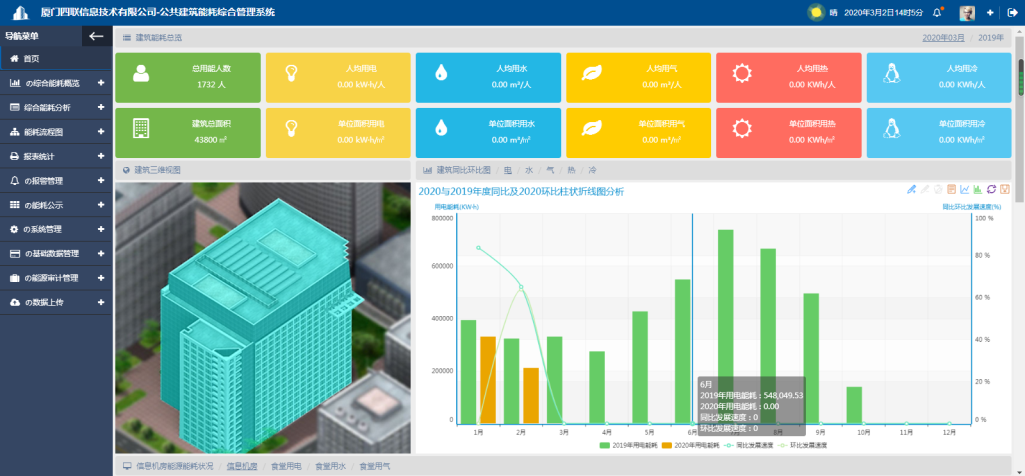

能源消费同年及环比分析

以图形、柱状图等不同方式展示建筑物或区域每小时、每天、每年的能耗统计，并支持报表输出。

建筑节能辅助诊断

系统可提取同圈内各能耗数据进行对比分析，建立基准值并判断各监测点的能耗水平，提出完整的能耗改善诊断流程，并提供能耗分析报告。

案子

齐鲁学堂

御花园

建邦卫花园

昌邑东城热电公司

这是信科推荐的第143个能源管理系统品牌

对于智慧用能管理平台系统，可实现远程监控系统、用户入户计量系统、数据共享、信息独立等，应用范围广泛。 可以对数据进行集中监控，从产能、能源、整体优化为一体，针对智慧能耗管理平台各模块的具体功能，康盛特小编为大家详细介绍一下。

1.管理平台入口

应用系统较多，登录情况比较繁琐。 可对多个企业、多个系统进行集中管理，在同一入口进行统一管理。

2.警告

可实时监控多个分布式能源站的运行状态和网络状态，包括重大事件监控、设备监控、电力监控、实时能效监控等。

如遇异常情况如：功率超限、设备运行故障、能源站异常等，可及时通知。 通知方式为：图文报警、界面弹窗、手机或声音等提醒方式，及时通知工作人员。

用电峰谷比重分析

3、实时监控

包括计量设备的监控：水表、电表、气表、增容管理、冷量计费管理等，还可以监控能源站的实时能源，监控运行曲线和各个维度的信息分布式能源设备现状。 用电量以图表形式显示：年、月、日的发电量和供电量。

4、生产管理

包括：生产管理包括巡检管理、维修管理、运行记录、设备管理、库存管理等多种功能，可以方便及时地掌握整体动态和生产过程。

5.预测分析

将进行综合能源消耗预测，可对生活用水、热力、冷力、燃气、蒸汽等多种能源消耗进行预测分析，提供决策依据。

六、报表统计

可从能源站、用户服务、生产管理、预测分析等多个模块进行多维度统计淮南智慧能耗管理系统，并一键导出。
