涂志炎

，上海嘉定；

【摘要】 针对大型公共建筑能耗高、能源管理不合理等问题，利用计算机网络技术、通信技术、测控技术等信息技术，实现能源资源的精准计量和能源管理功能。能源资源运行监管。清楚地描述建筑物的整体能源消耗状况；实时监测各供电电路的电压、电流、功率等功率参数，识别有效负载和无效能耗，通过技术或行为节能方法实现建筑的有效节能。

【关键词】：办公楼；大型公共建筑；节能；能源消耗; 绿色建筑；

0 前言

随着社会的发展，能源消耗也在快速增长，尤其是建筑能耗增长尤为迅速，已成为仅次于工业和交通的第三大能源消耗。按照目前建筑业的发展趋势，几年后社会的能源产出将无法满足能源需求，因此降低能源消耗是一个非常重要的问题，需要尽快解决。 . 在建筑能耗中，大型公共建筑的能耗占有很大份额。虽然其总能耗远低于住宅建筑，但单位面积的能耗却非常大。节能减排潜力巨大。大型公共建筑能耗监测系统的建设，使人们能够全面了解大型公共建筑的能耗情况，为提出有效的节能减排政策和决策奠定基础。建筑能耗总量呈现持续增长趋势，且增长速度有越来越快的趋势。如果任由建筑能耗以这样的速度增长，势必会给我国的能源供应安全带来巨大压力，建筑节能势在必行。建筑能耗总量呈现持续增长趋势，且增长速度有越来越快的趋势。如果任由建筑能耗以这样的速度增长，势必会给我国的能源供应安全带来巨大压力，建筑节能势在必行。建筑能耗总量呈现持续增长趋势，且增长速度有越来越快的趋势。如果任由建筑能耗以这样的速度增长，势必会给我国的能源供应安全带来巨大压力，建筑节能势在必行。

以肥西中学为例，通过数据传输网络的建设、能耗在线监测系统的数据采集和分析，介绍了能耗在线监测系统在大规模共建中的应用。

1 项目概况及建设目标

肥西中学始建于1957年，2001年成为合肥市示范性高中。2003年被评为安徽省示范性高中。校园占地面积约8万平方米，建筑面积8万多平方米。校园分为五个功能区：教学区、运动区、风景区、生活区和经济区。本项目主要为肥西中学主教学楼设计能源管理系统，实现基本能源消耗数据的智能化、自动化、可视化、可量化的采集和存储，从而降低能源使用成本，为建立节约能源做出贡献。思想社会。

整个项目的电能计量类型包括电表和水表，其中电表包括南楼教学楼1~6F和配电室安装的102个智能电表，以及教学楼1~5F。北楼教学楼和配电室。安装的84个智能电表实现了主教学楼用电量的分项分级计量；水计量主要针对教学楼的主要进水管和重要水路。电表配备标准DL/T 645-2007通讯协议，远传水表配备RS485通讯接口，标准-RTU通讯协议。

2 能耗在线监测系统设计

整个能耗在线监测系统的设计依据《国家机关办公楼和大型公共建筑能耗监测系统能耗数据传输技术导则》，安徽省《技术规范》 《公共建筑能耗监测系统》等相关技术导则。在此基础上，构建了满足用户实际需求的在线能耗监测系统。该系统已经完成了肥西中学主教学楼能耗测量仪器和能耗数据采集装置的安装，实现了楼内能耗数据的采集和数据的远程传输。数据统计和显示功能。整个系统包括能耗数据的原始采集、能耗数据的在线传输、能耗数据的在线分析诊断等。能耗数据的原始采集是通过安装能耗计量装置实现的；能耗数据在线传输；通过能耗数据的采集和存储，形成可视化趋势，诊断出更高的能耗范围，形成高耗原因；对比节能降耗前后的数据，检验节能降耗的实施效果。能耗数据在线传输、能耗数据在线分析诊断等。通过加装能耗计量装置实现能耗数据的原始采集；能耗数据在线传输；通过能耗数据的采集和存储，形成可视化趋势，诊断出更高的能耗范围，形成高耗原因；对比节能降耗前后的数据，检验节能降耗的实施效果。能耗数据在线传输、能耗数据在线分析诊断等。通过加装能耗计量装置实现能耗数据的原始采集；能耗数据在线传输；通过能耗数据的采集和存储，形成可视化趋势，诊断出更高的能耗范围，形成高耗原因；对比节能降耗前后的数据，检验节能降耗的实施效果。能耗数据在线传输；通过能耗数据的采集和存储，形成可视化趋势，诊断出更高的能耗范围，形成高耗原因；对比节能降耗前后的数据，检验节能降耗的实施效果。能耗数据在线传输；通过能耗数据的采集和存储，形成可视化趋势，诊断出更高的能耗范围，形成高耗原因；对比节能降耗前后的数据，检验节能降耗的实施效果。

2.1 能源消耗数据的原始收集

能耗数据的原始采集是整个能耗在线监测系统的基础，是整个能耗在线监测系统的基本组成部分。数据是指细分为若干项的一类或多类分类能耗数据。例如，电能可分为4类：插座照明用电、空调用电、特殊用途用电和动力用电，每个子项又可细分为若干子项。插座照明的耗电量包括建筑物内部主要工作区域的照明和一般设备的耗电量。可细分为三个子项：插座照明用电、应急照明用电和走廊用电、和户外照明用电。空调用电主要是指为建筑物内部提供制冷和制热所消耗的电量，还包括冷热站用电量和空调终端用电量两个子项。用电量是指建筑物内用于提供电力服务的电能，包括电梯用电、水泵用电和通风机用电三个子项。这些分类和分项数据要在采集器内部进行计算和存储，并定期与数据中心建立连接，发送原始数据。本项目涉及的能耗信息主要包括用电量和用水量。多功能仪表安装在空调配电箱、配电箱等专用配电箱内，实现电能的分项收集；水表计量主要是通过远程计量的水表，安装在各楼的进水总管和各楼层的出水口。水管配有远传水表。

2.2 数据传输

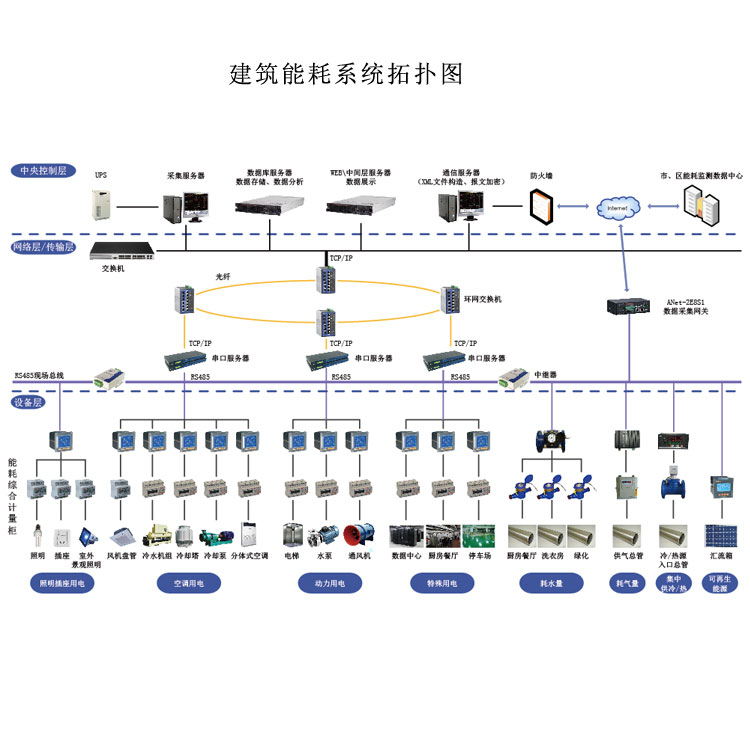

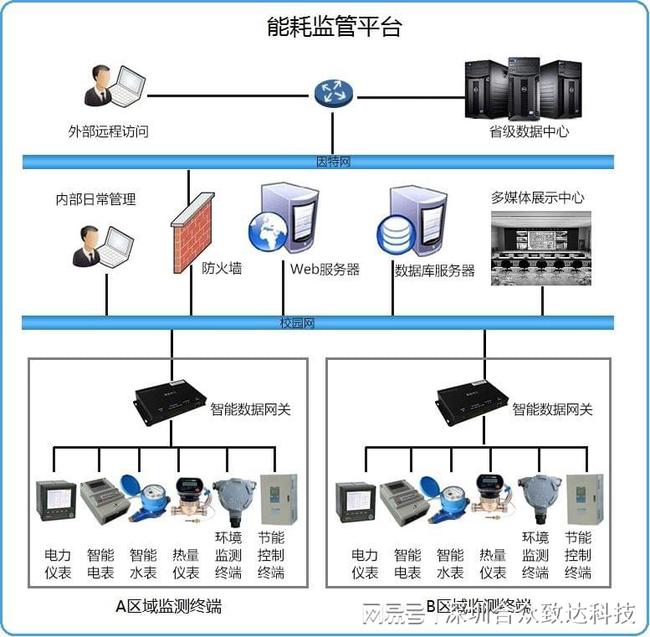

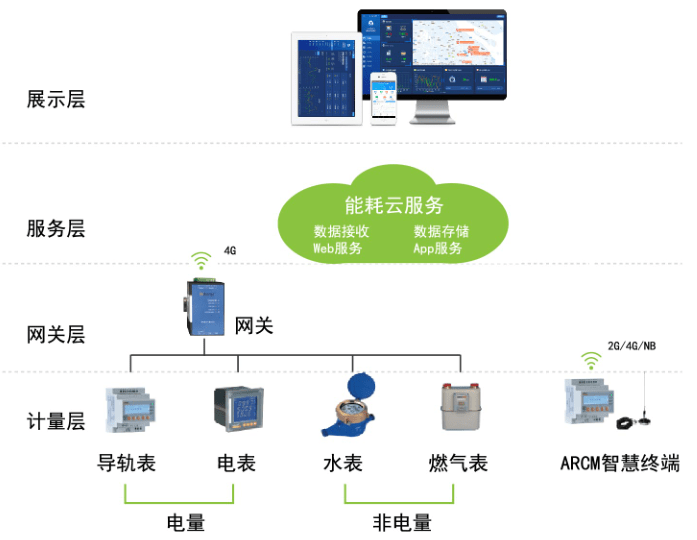

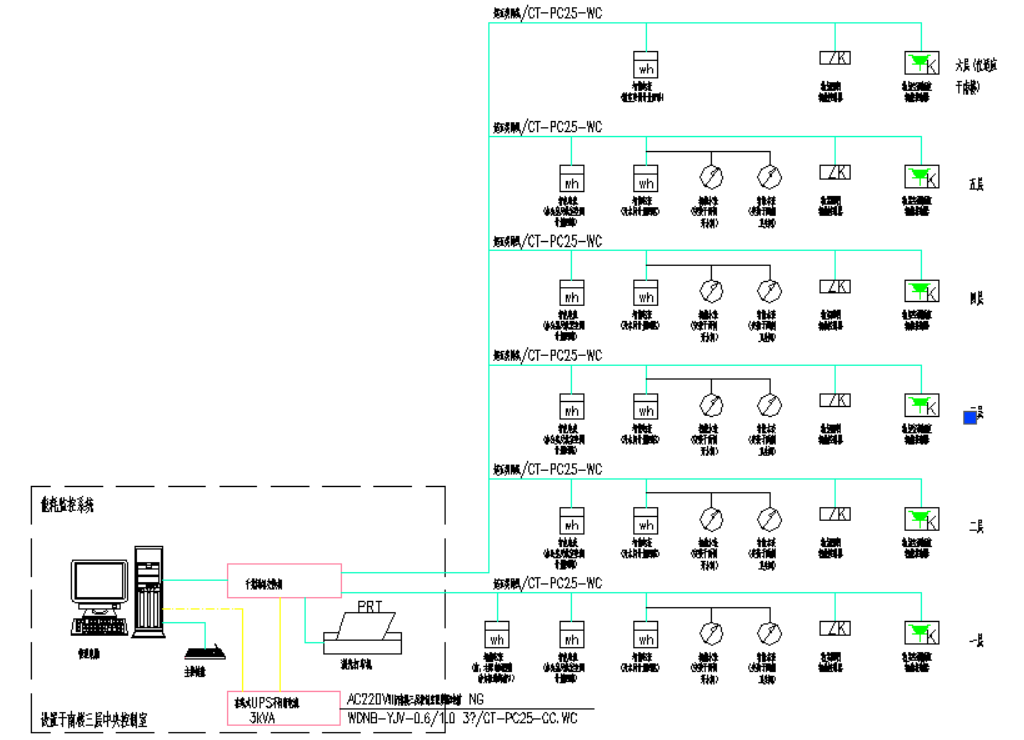

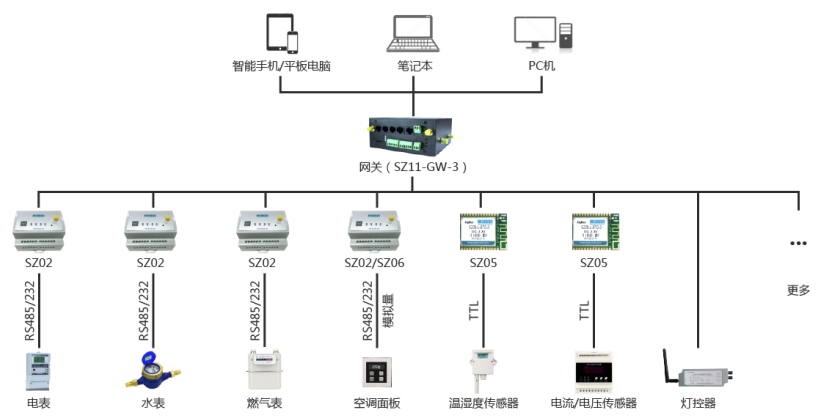

数据传输是指通过数据采集器或GPRS等远程通信方式建筑能耗管理系统，将原始的分类、分项数据从离散分布的建筑物上传至数据中心，并对数据进行处理，完成原始数据存储过程的过程。在这个过程中，数据采集器将定期采集的数据进行累加，形成可扩展标记语言（ ，XML）格式的数据包。数据包中不仅包含要上传的数据，还包含相应的楼宇信息和采集器信息等。采集器还需要对要传输的数据包进行加密，一般采用128位aes加密，保证数据安全和上传。整个系统的数据传输网络包括现场测量采集装置与采集器之间的485网络和采集器与数据中心之间的以太网，现场测量采集装置之间的RS-485总线和采集器实现测量和采集。安装好的手拉手连接最终连接到集电器。每条485总线连接的计量采集设备数量约为20个；采集器与数据中心之间通过楼宇内部的智能网络实现数据的远程传输。系统的网络结构如下图所示：现场测量采集装置与采集器之间通过RS-485总线实现测量采集。安装好的手拉手连接最终连接到集电器。每条485总线连接的计量采集设备数量约为20个；采集器与数据中心之间通过楼宇内部的智能网络实现数据的远程传输。系统的网络结构如下图所示：现场测量采集装置与采集器之间通过RS-485总线实现测量采集。安装好的手拉手连接最终连接到集电器。每条485总线连接的计量采集设备数量约为20个；采集器与数据中心之间通过楼宇内部的智能网络实现数据的远程传输。系统的网络结构如下图所示：采集器与数据中心之间通过楼宇内部的智能网络实现数据的远程传输。系统的网络结构如下图所示：采集器与数据中心之间通过楼宇内部的智能网络实现数据的远程传输。系统的网络结构如下图所示：

2.3 能耗在线监测系统软件功能设计

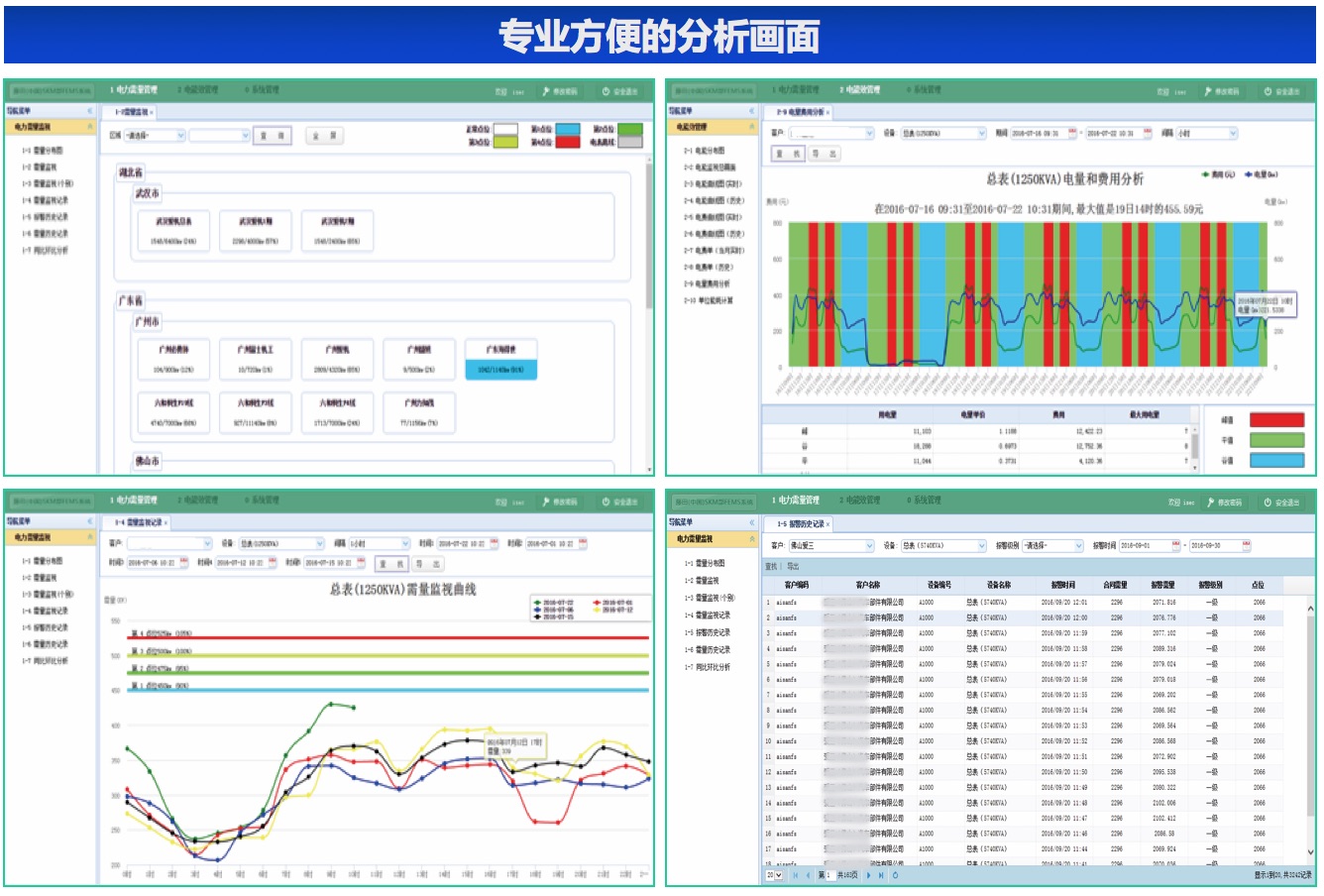

综合能耗主界面可以反映学校当年的能耗和折算为标准煤的综合能耗，计算单位面积能耗；界面下方显示当日每小时能耗曲线；点击每个 可以跳转到能耗分析主界面对每个类别的能耗进行分析；您可以通过下拉框切换建筑物。

用电量按每小时、每天、每月和每年计算。统计数据以饼图、条形图、折线图、面积图等多种图形显示方式显示，直观地反映各种统计数据的数值、趋势和分布情况。

测算各区域、各设备用电量，准确定位用电关键电路，制定节能绩效评价体系，推动节能降耗真正有效落地。建立重点耗能设备运行记录档案，长期跟踪记录设备运行过程中的能效分析评价结果，并结合设备维护记录，为设备运行维护提供依据设备。

对各类主要耗能设备的能耗与上年同期值和上月值进行同比分析，检验节能效果。

按时间区分能源类型、负荷类型、区域能耗，对时间、日、月、年、工作日、非工作日等能耗数据进行对比分析，准确掌握具体能耗。每日能耗可按时间段设置峰、平、谷，并可统计每个时间段的能耗建筑能耗管理系统，减少空闲时间的能耗。

采用高精度智能电表，通过技术手段实现自动实时、高密度实时能源监测，减少“跑、跑、滴、漏”能耗和计量误差。实时监测现场仪表回传数据，合理控制和预警电能，及时发现和纠正运行中的异常用电，随时处理。根据需要设置重要设备超标预警值，超标时提醒并主动记录。

3、建筑能耗在线监测系统的意义

大型公共建筑能耗监测系统是按照国家办公楼和大型建筑能耗监测系统建设相关技术导则设计的多层次、多功能、跨区域、双向的复杂系统。公共建筑。通过构建这样的能耗监控系统，可以实时监控建筑物的能耗。通过能耗数据分类分项计算、数据分时统计、公共展示平台等，推动大型公共建筑提升节能运行管理水平。为企业和政府机构制定有效的政策和决策提供参考和有力支持，通过综合能源管理系统软件，实现各电能计量点用电量的在线计量、动态监测、集中管理、科学考核。有效的终端监控管理可以全面实现整体节能，为高耗能建筑的进一步节能改造提供依据。

参考

[1]《能效管理系统设计与安装图集》：

关于作者：

涂志燕，女，本科，主要研究方向为智能电网供配电
