工行金桥科技大厦数据中心机房位于上海市浦东新区金桥镇。 4F总建筑面积约654㎡，2F总建筑面积约408㎡。 因工商银行业务需要，拟对全行数据中心4F、2F进行升级改造，打造供配电清晰、气流组织有序、性能安全可靠、设施完备的绿色节能数据中心。基础设施。

图1 4F原机房平面图

图2 2F原机房平面图

以工商银行金桥科技大厦数据中心机房为例，为了让大家了解微模块机房与传统冷通道机房的区别，下面提出两个方案分别进行阐述。 方案具体内容如下：

冷通道升级方案

本项目采用传统冷通道数据机房，容易出现中央气流紊乱、冷热气流串联，精密空调和冷风无法有效利用，数据中心的能耗依然存在高的。 由于寒冷地区是开放的，并不是所有的空调都经过通讯设备，空调送出的冷气和风量无法得到有效利用。 以通讯设备发热量换算，会产生无效冷量，增加能耗，容易出现高温或局部过热现象。 如果采用冷通道方案，既要降低能耗，又要减少热点的产生，还需要将冷通道与热通道隔离开来。 因此，服务器机柜的摆放应采用“冷热通道”方式，即机柜背靠背、面对面布置。 每条冷通道入口均安装房间级精密空调，从地板下向冷通道送风。

密闭式冷通道天窗采用平顶结构，由两块天窗侧板、天窗框和旋转天窗组成。 密闭冷通道系统必须配备自动平移门，双门通过螺钉与机柜连接，保证系统的独立性。 封闭冷通道之间的距离不应小于1.2米，以方便维护人员操作和维护。

图1 4F冷通道规划布局

封闭式冷通道方案

模块化机房升级改造方案

本工程包括供电系统、制冷系统、机柜系统等，根据现场情况，建议布置如下：

图2 4F微模块规划布局

主机房模块布局：2个微模块

1、单条微模块冷通道共30个机柜，其中服务器机柜和网络机柜24个，宽度为600mm； 立柱头部配电柜为可重复使用，位于冷通道头部，宽度为600mm； 立柱间空调4台，制冷量25KW。

2、服务器机柜负载按平均3KW/柜设计，微模块最大负载可达72KW。

3、制冷空调部分采用4台25KW列间空调制冷，1台冗余设计。 4台行间空调可进行巡更工作，保证空调的使用寿命，提供充足的制冷量，满足机房的设计要求。

4、配电部分根据项目设计：双路输入，全部UPS配电回收，4台UPS并联组成2N系统。

模块化机房最重要的是统一和全封闭。 如果旧柜体不能与封闭的钣金件、排间空调、天窗等很好地匹配，不建议重复使用原有的柜体。

工商银行金桥科技大厦新机房拟采用微型模块化机房和传统封闭式冷通道机房两种建设方式之一。 在周期时间和扩容能力、设备采购和设备可靠性、运维管理的及时性和有效性等方面具有优势。

模块化机房建设与传统机房建设对比结果如下：

微模块机房的几大优势

1、节省50%的机房面积

工行金桥科技大厦机房面积按传统机房建设方式改造。 机房面积估算为254m2。 按照模块化改造，空间为136m2，节省了50%的空间。 这是因为模块化机房将机房内的配电、UPS、电池、空调、机柜等集成统一规划，将所有核心设备集成在一个宽3.6m、长9m的空间内. 核心设备占地面积仅为64.8m2。 装修工程量减少50%。 具体工程量的减少主要体现在以下三个方面：

① 墙、柱、天、地装修工程量。

②机房整体消防系统、照明系统和新排风系统的布置。

③精密空调系统的布置。

2、能耗降低30%以上

传统机房的缺点是节能效果很差。 据测算，工行金桥科技大厦采用的UPS效率在90%左右，PUE值高达2.2。 采用模块化机房设计方案，采用高效柱间空调，采用全封闭冷通道设计，PUE值降至1.5以下。 因此，与传统机房相比，模块化机房可节省365*24*(40*0.8)*((2.2-1.5)/2.2)=，即每年可节省电费9万元。 按15年使用寿命计算，可节约电费约135万元。

采用冷通道封闭系统

在采用封闭式冷通道系统的机房中，空调除了为设备降温外建筑能耗管理系统主机，还有很大一部分制冷量被机房内的空气吸收。 因此，空调出来的冷风温度升高，制冷效率远低于空调出风口。 .

采用高效柱间空调

列间空调专为高功率密度场合设计，设计能效比高达3.4。 传统机房空调的能效比只能达到3.0左右。 因此，在制冷量相同的情况下，行间空调更节能。 15% 的功率。

因此，综合考虑机房节省空间、降低能效、提前交付、增强扩容、降低运维成本等实际优势，微模块机房总成本可降低30%以上在整个生命周期中。

3、整体协调

传统机房的设备由多家供应商提供，其尺寸、重量、颜色等考虑不一。 统筹规划、统筹建设方面均未考虑。 因此会出现设备颜色不一致、柜体高度不一致等问题。 可达性差。

微模块机房采用统一规划设计，对机房内的配电柜、UPS、空调、机柜等都有严格的考虑。 目的是做一个可以参观的样板机房。

4、产能扩张

传统机房统一规划，UPS、空调容量一步到位，不具备适应后期业务增长的能力。 如果现在增加对电力和制冷能力的需求，将造成巨大的资金投​​入和运维支出。

微模块机房采用模块化UPS供电保护，其最大特点是多个电源模块N+X并联。 在提高可靠性的同时，可以根据负载的增加，通过热插拔的方式增加电源模块进行扩展。 微模块机房占地面积小，模块可根据需要快速扩展以满足需求，并结合本项目的实施和建设经验。

五、设备采购及设备标准

传统机房设备由多家供应商提供，采购招标周期长，同时面对多家供应商，人力投入成本巨大。

微模块机房的设计和建设以整体机房的设计理念为基础，各子系统的技术参数和设备标准是最重要的考虑因素。 因此，在整体机房设备运行的可靠性方面，可以发挥最大的保障作用，为机房建设质量提供必要的支持。

6.兼容性

因为有多家供应商提供产品和服务，所以很容易出现如：UPS和配电，没有经过整体测试，各公司的兼容性结果不得而知。 设备之间可能存在潜在的不兼容，这将导致项目交付的延误，以及项目整体质量的结果质量无保障。

微模块机房，符合整体机房的设计思路，在设计之初就考虑到各个子系统之间的兼容性，需要在出厂前通过整体系统测试才能确保整个系统在交付到客户现场之前正常运行。

7、后期维护及系统升级

传统机房的设备由多个供应商提供，意味着在后期的维护中要与多个供应商打交道，这会带来两个问题：一是供应商太多，每个供应商只能负责自己的产品，会 售后响应不够及时，设备运维不够充分，出现一些突发事件时，供应商不能快速到达现场，给机房安全带来重大隐患; 二是后期系统升级时也存在同样的问题，导致升级不及时，耗费大量时间和人力。

微模块机房由供应商整体供货，维护工程师具备全面的运维管理能力，现场一次解决多个问题，客户与供应商对接时也省去了多次沟通最重要的是机房可以得到快速的售后服务，充分保障机房的安全。

动态黑色音符

工行金桥科技大厦数据中心机房两种方案视觉对比图：

冷通道：封闭式冷通道+精密空调

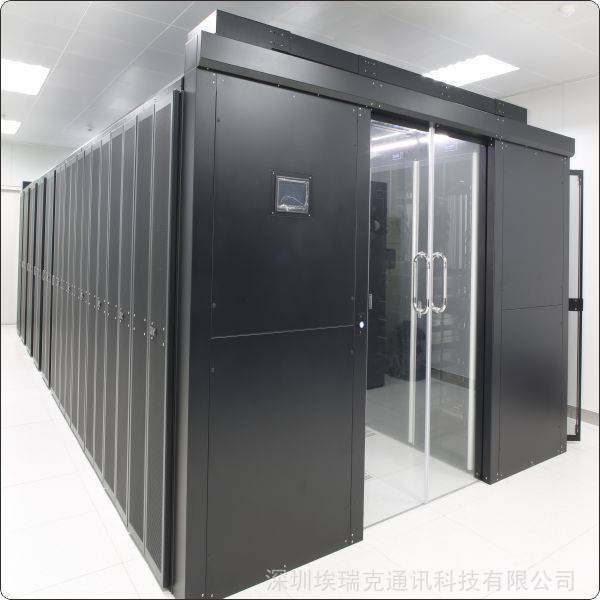

微模块：高度集成+全封闭冷通道+柱间空调

通过以上对比可以看出，天成通信微模块数据中心应运而生，响应“机房节能减排，推进绿色机房”。 微模块化建设模式更具优势，在满足客户业务需求的同时创造更多价值，已成为未来数据中心建设模式的新标准和方向标。

在单机产品的设计上，纳威司达始终秉承环保、高效的基本要求。 但依靠单机解决社会洗涤越来越紧迫的环保节能问题，无疑有比较大的局限性。 因此，可靠、经济、环保的SGS一体化洗涤系统解决方案应运而生。

该方案最大的特点是它的个性和组织的灵活性。 工厂建设根据每个客户的洗涤量，提供不同的组合方案，最大限度满足客户的需求，同时节省大量的人力和能源能耗分析管理系统，实现最大的投资回报。

系统组成

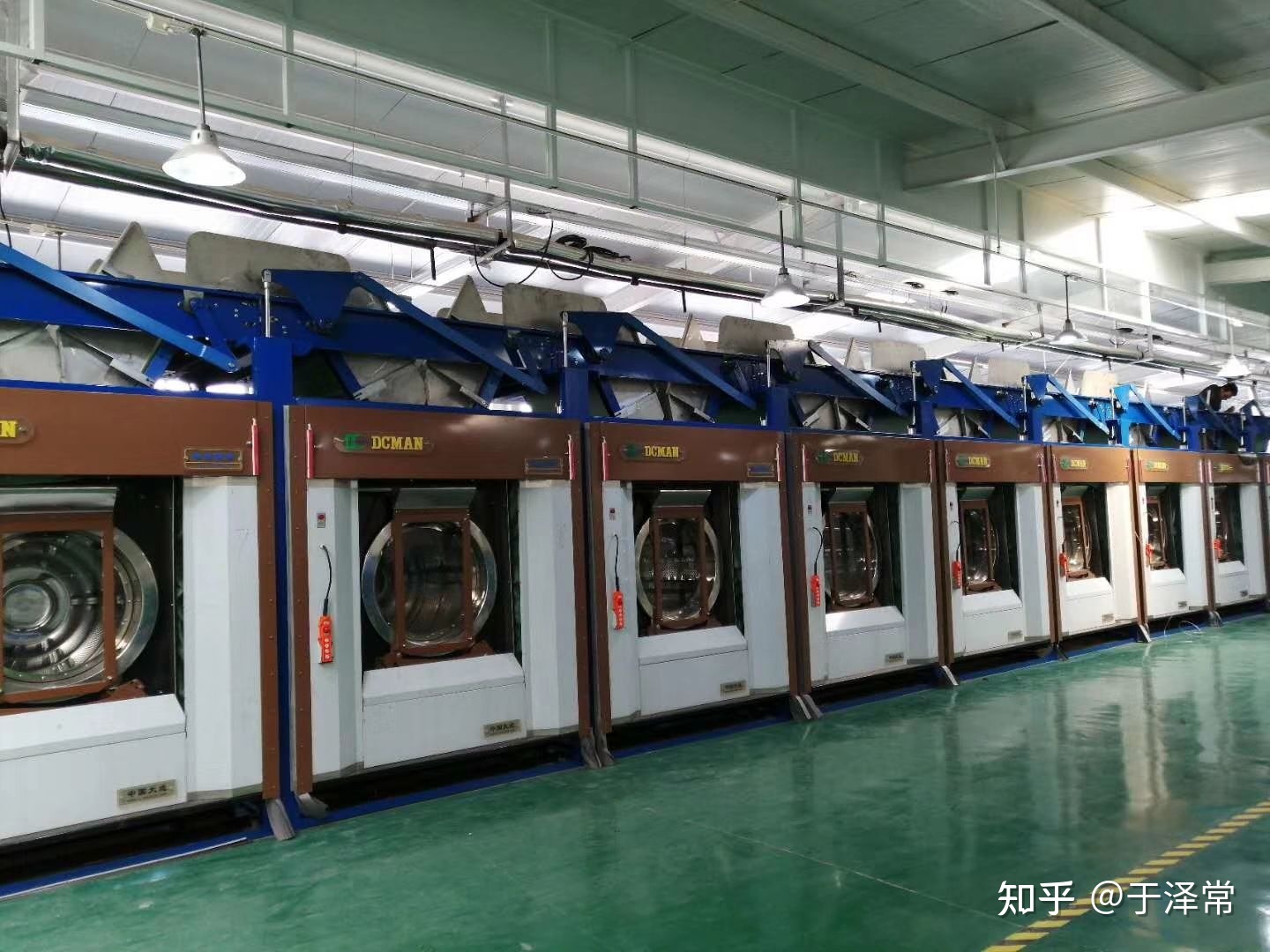

SGS综合洗涤系统一般分为四部分：单机、能源系统、物流系统、信息系统。 单机包括纳威司达经典的斜洗机、通过式快干机、高速整理线等高效环保产品； 能源系统主要通过洗涤过程的能量回收来回收能源，达到节约成本和减少排放的目的。

系统优势

1、个性化定制设备组合

客户可根据自己的洗涤量和洗衣房情况，选择组合自动化生产、能效模块和物流系统。 每个模块还可以根据客户的实际情况进行灵活调整，真正实现投资回报最大化。

2、不同布草清洁度高

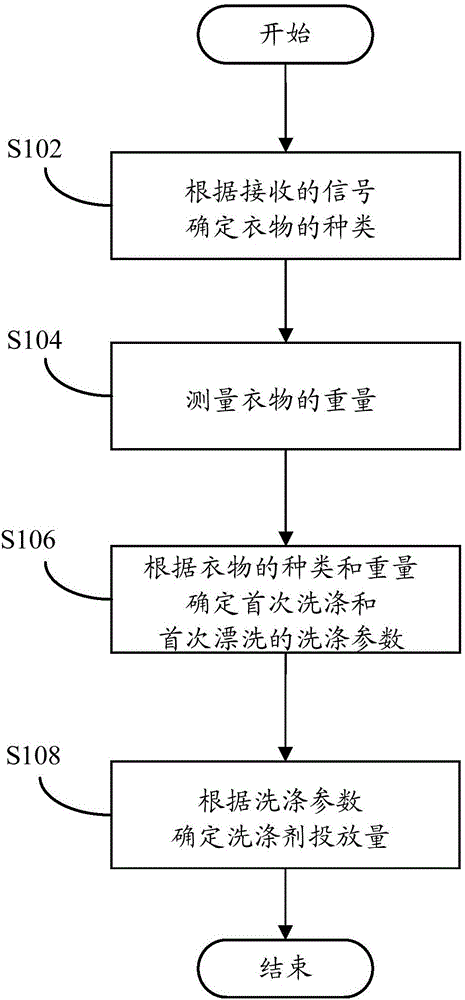

系统根据布草称量和装布时的布草识别，自动计算出水和化学原料的最佳配比，避免了因人为失误造成的化学原料浪费和化学原料配比不当造成的洁净度差等。

3、智能物流技术

基于单机技术的优化，集成物流技术和自动控制技术的有效运用，大大减轻了员工的工作强度，提高了工作效率。

纳威司达的研究和实践表明，良好的能源回收再利用系统具有可观的经济效益和社会效益。 物流系统的开通成为整个SGS综合洗涤系统的命脉，实现了SGS综合洗涤系统的自动化。 信息化系统实现了SGS综合洗涤系统的智能化，大大提高了效率，节省了人工。
