安科瑞陈聪周杰

摘要：大型公共建筑总面积不到城市总建筑面积的4%，但总能耗却占全国城市总用电量的22%。10到20次。公共建筑是节能减排的主要参与者。做好公共建筑节能工作，对于推动和带动全社会节能工作，实现节能减排目标，实施“转方式、调结构”重大战略意义重大。结构”。本文介绍广西文化艺术中心，该中心使用智能电表PZ80L-E4采集现场用电量。系统采用现场联网的方式。联网后，它通过现场总线进行通信并将其传输到后台。Acrel-5000楼宇能耗管理系统实现对配电线路用电量的实时采集和分析。

关键词：大型公共建筑；广西文化艺术中心；能源管理系统；ACREL-5000; PZ80L-E4；

1 简介

目前，我国建筑能耗占全国总能耗的28%左右。我国每年新建的20亿平方米建筑中，99%为高耗能建筑；只有4%的既有建筑采取了节能措施。. 大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。地方相关法规要求“建筑能耗监测系统应当作为新建建筑设备设施系统的组成部分纳入建设规划；

2 设计依据

GB-T 15587-2008《工业企业能源管理导则》、《企业合理用电评价导则》 GB-50052-2009《供配电系统设计规范》国家和行业能耗标准计量装置 DL/T 645-1997 多功能电能表通信协议 DL/T 645-2007 多功能电能表通信协议 CJ/T 188-2004 家用计量仪表数据传输技术条件 GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概况

广西文化艺术中心位于南宁市五象新区核心区，南宁大桥以南，甬江以北，建筑面积9万平方米。文化艺术中心主要由1800个座位的歌剧院、1200个座位的音乐厅和600个座位的多功能厅组成。大型民族歌舞剧和原生态文艺演出、各类高雅文艺文艺演出、音乐会和晚会，将成为广西功能齐全的文化艺术中心，有利于提高群众文化艺术素养，促进广西南宁市文化事业和文化产业发展。扩大中国与东盟国家的文化交流具有重要意义。

本项目旨在解决基础能耗数据的智能化、自动化、可视化、可量化的采集与存储；建立能源消耗监测宣传平台，在能源消耗一线直接展示能源利用效率；对水等能源媒体的统一综合管理，使医院能够查询和分析各区域设备的能源使用情况，帮助物流管理人员发现潜在的节能机会，提高机场能源使用效率，科学管理能源使用情况并且有效，从而降低能耗。利用成本在建设节约型社会中发挥作用。

4 系统架构

Acrel-5000建筑能源分析管理系统以工作站主机、通讯设备和测控单元为基础工具企业能耗监测管理系统，为大型公共建筑的实时数据采集、开关状态监测和远程管控提供基础平台。检测和控制设备构成一个任意复杂的监控系统。系统主要采用分层分布式计算机网络结构，如系统结构图所示：广西文化艺术中心能耗管理系统的站控管理层和网络通信层。现场共有400台多功能电表。适用于 PZ80L-E4。

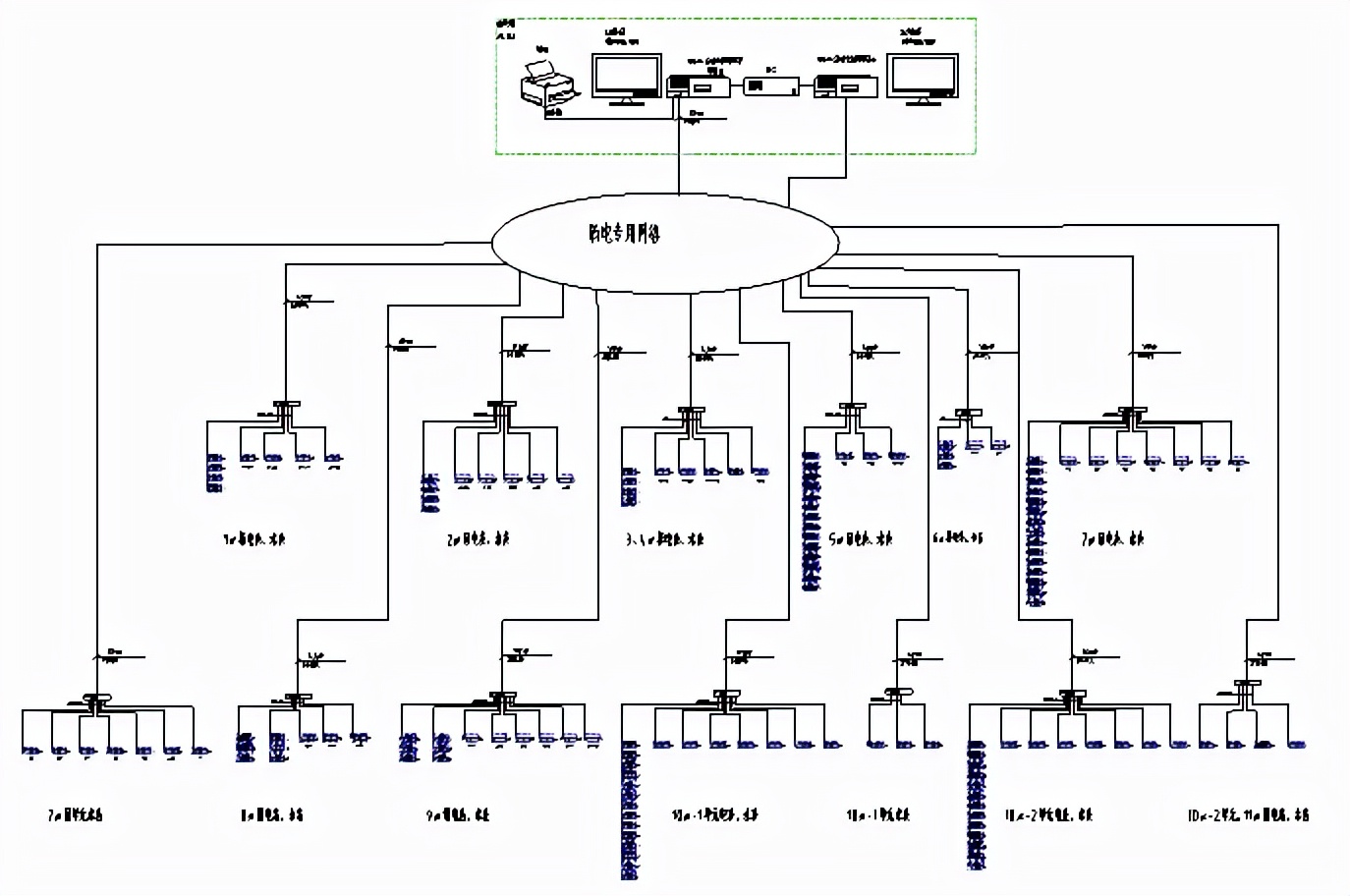

系统结构图

5 系统软件模块

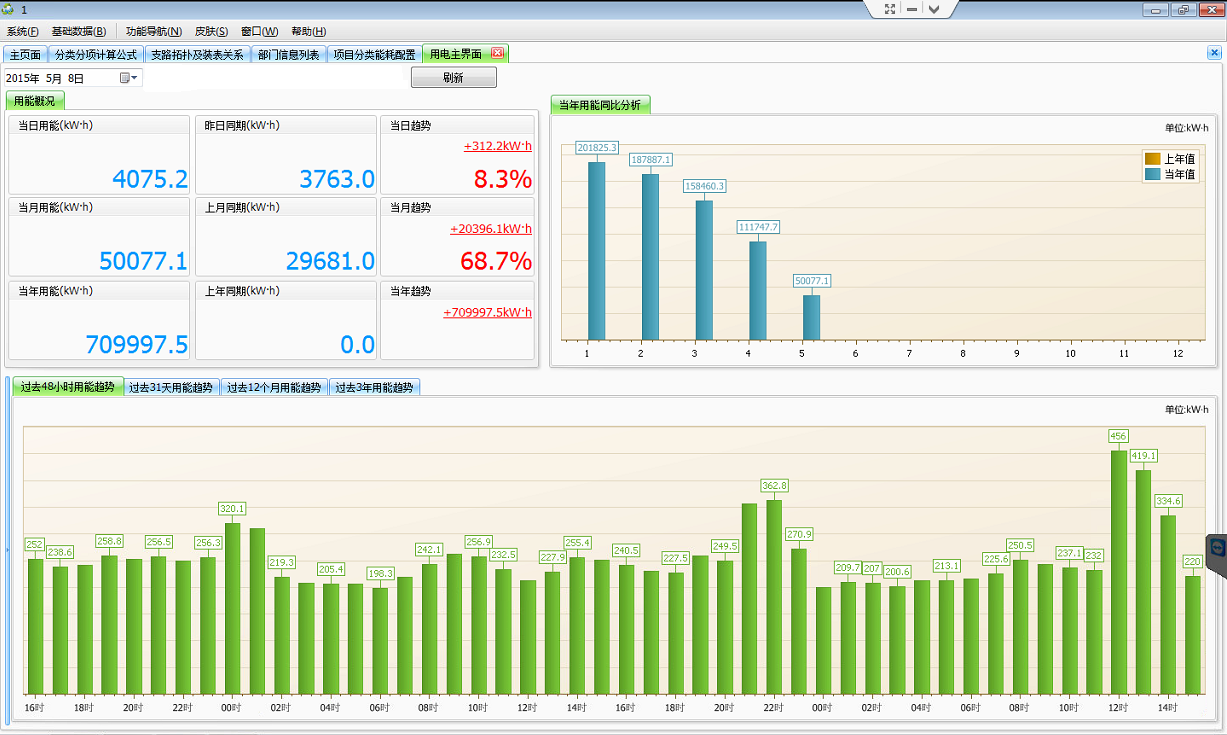

综合能耗主界面

反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；

用电量主要以电表计量，界面下方显示当日每小时用电量曲线；

点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；

可通过下拉框切换建筑，可根据项目需求更换建筑图片；

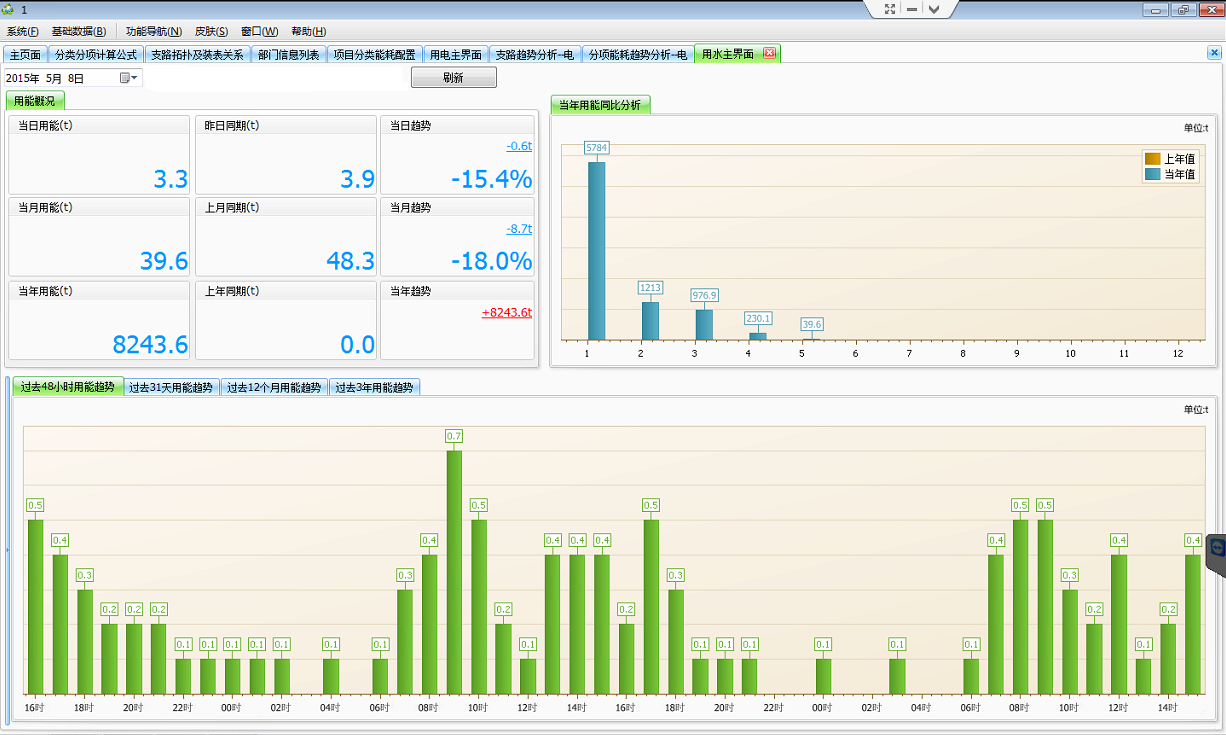

分类能耗主界面

反映某类（如电）能源消耗当日与上一日同期、当月同期与上月同期、当年同期与上月同期上年同期及比较、增幅及增加值；

反映某品类近48小时、近31天、近12个月、近3年的能耗趋势；

反映某子项能耗的当月能耗饼图；

反映一年中各月某类能源消耗量的同比分析图；

分类能耗分会能耗统计报表

分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；

借助数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；

统计数据可通过直方图、点线图、堆积图、饼图等多种图表展示；

统计数据可以导出到Excel；分行非工作日能耗分类

各分支机构工作日和非工作日能耗统计，非工作日可通过系统灵活设置；

统计数据可以导出到Excel；

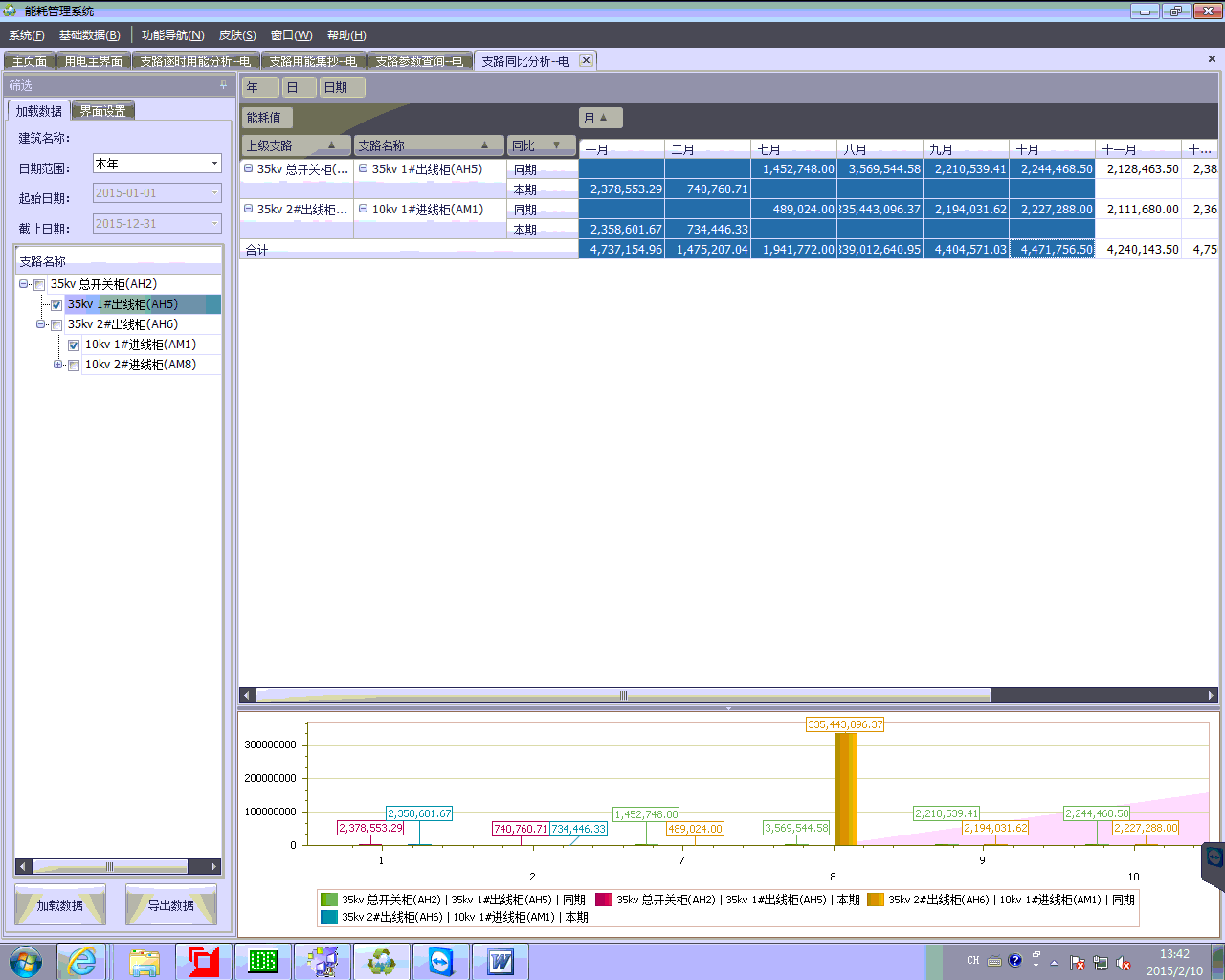

分类能耗分部同比分析

各分公司当年月度能耗统计和上年同期能耗统计；

按分支能源收集的能源消耗分类

任意两次查询各支路的抄表企业能耗监测管理系统，并计算差值；

时间精确到分钟；

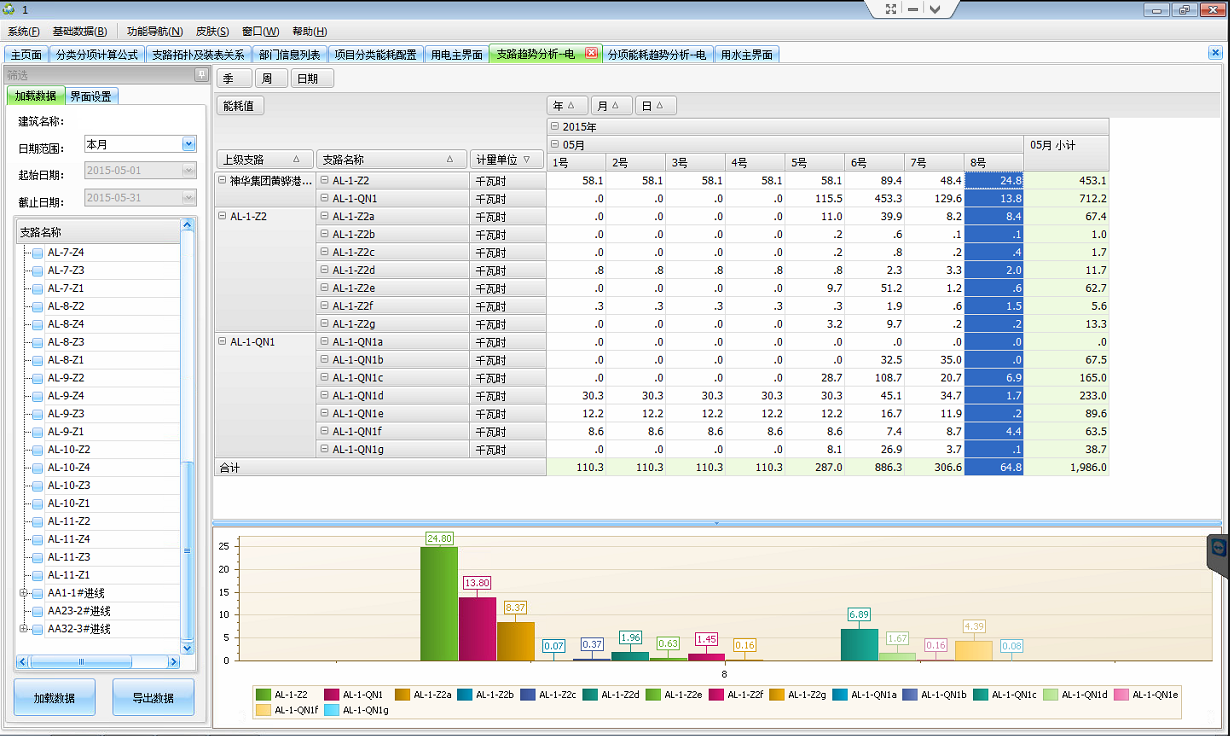

分时段能耗分类能耗趋势分析

可查询某段时间内任意支路的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与安装的仪器和系统配置有关，不能跨月查询；

数据以图表或表格的形式展示，通过鼠标操作可以对图表进行放大、缩小、移动；

数据可以排序（大值和小值）；

数据可以导出到Excel；

配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；

配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；

配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;

为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。

6 展望

根据广西文化艺术中心能耗管理系统运行效果分析，建立典型的能耗分析模型进行统一分析。建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，提高节能改造的针对性。选择节能设备。再好的节能设备，也无法控制浪费，无法发挥节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。

7 结论

大型公共建筑总面积不到城市总建筑面积的4%，但总能耗却占全国城市总用电量的22%。20 次。公共建筑是节能降耗的大户。做好广西文化艺术中心节能工作，对推动和带动节能工作，实现节能减排目标具有重要意义。
