苏州工业园区某能源服务有限公司能耗管理系统应用

安科锐肖嫣然

2023-01-11 10:45 上海

1324-8070-504

【摘要】 随着社会生活水平的提高和经济的繁荣发展,人们对能源的需求逐渐增加,由此引发的能源危机也越来越严重。 如何实时了解、分析和控制派出所的能源消耗，成为亟待解决的问题。 传统的能源消耗只能以月/季/年为周期进行，而派出所是每天、每小时都在进行，能源消耗也是每天、每小时都在发生。 本文介绍了某能源服务有限公司的一个项目，该项目采用安科瑞智能电表采集配电现场的各种用电参数。 本系统采用现场组网方式。 配电电路电源监控和管理。

关键词：能源站； 能耗监控系统； ACREL-5000

01 简介

苏州工业园区某能源服务公司采用区域冷热集中供能。 对于一定区域内的建筑物，由一个或多个能源站产生热水、冷水等冷热介质，通过该区域的管网提供给终端用户，实现用户所需的制冷或供暖系统. 与传统空调系统相比，区域供冷供热系统具有规模化、集成化、集约化、复杂化等特点。

其中，对区域供冷供热系统控制的影响如下：

1）系统运行和调整问题；

2) 计算终端用户的冷暖气费用；

3）系统能效分析问题。

本项目主要为一定区域内的学校、写字楼、酒店、商厦等提供冷热能源。 为实现能源供应精细化管理，本项目建立能源管理系统，完成能源在线监控、成本核算、充电管理、配电管理等工作。 ，单耗管理。

打开网易新闻查看精彩图片

02设计依据

03项目概况

项目主要监控的变电站有多功能仪表289个，流量计20个，远传水表6个。

仪器介绍

技术参数如下：

打开网易新闻查看精彩图片

硬件卓越

管理灵活方便

软件稳定性

04 系统架构

Acrel-5000能耗分析管理系统根据公建现场实际情况，将配电所用电部分通过屏蔽双绞线直接接入Anet系列智能网关，冷热部分接入通过支持外网上传的智能Anet系列。 网关通过4G网络上传到采集端服务器，由数据服务器采集，展厅客户端访问。 具体如下图所示：

打开网易新闻查看精彩图片

05 系统软件模块

平面显示器加热和冷却位置

打开网易新闻查看精彩图片

提供位置图展示，可以看到整个项目的冷热平面分布，以及冷热情况。 点击相应的项目名称，可以显示流量计中所有参数的数据，并显示是否运行和报警。

综合能量显示

打开网易新闻查看精彩图片

主页面展示了该楼宇的楼宇图片、楼宇基本信息、楼宇用电量饼图以​​及当月的各项能耗情况。 根据选择的建筑加载建筑图片宿迁焦化公司能耗管理系统，可以选择时间查看建筑的能耗情况。 选择建筑物或时间后，会自动刷新。 默认为当天。

冷热分析

打开网易新闻查看精彩图片

系统可统计各支路的实际制冷量和供暖量，以及计量量。 系统可查看各分行能耗趋势，可按已有日期或自定义时间查询，并能以图表形式显示总量。 统计数据可以导出到 Excel。

打开网易新闻查看精彩图片

可以手动输入校准值，统计数据可以导出到Excel。

管道损伤分析

打开网易新闻查看精彩图片

系统可按时间段查询管损量，将实际管损与记录管损进行对比，完成不同品牌表标准确度分析，统计数据可导出Excel。

曲线分析

打开网易新闻查看精彩图片

系统可以选择它的时间，根据今天和昨天的冷热累计流量、瞬时流量、温度、压力的曲线分析，计算出Min、Max、平均值。

结算分析

打开网易新闻查看精彩图片

可综合分析实耗、修正、管损、实际管损，完成供用综合分析，统计数据可导出Excel。

成本分析

打开网易新闻查看精彩图片

系统可以统计一定时间内的水、电、气单耗和综合成本，并按夜间、早班、中班进行统计分析，实现成本的综合分析。

06 结语

该系统专为能源问题日益紧张、能源价格上涨的背景下的采暖和制冷能耗而设计。 建立能耗管理系统后，不仅可以减轻工作人员的工作量，提高工作效率，而且直观的统计分析结果可以更有效地帮助供能管理人员根据能耗情况做出正确的分析，控制供给、损耗和实际使用，完成运输过程中压力、温度、流量等安全参数的统计分析，为正确决策各建筑物的运输量和铺设提供依据未来新建运输管线，从而达到节能减排的目的。 意义。

张立宽

日前，《“十四五”现代能源体系规划》（以下简称《规划》）印发，提出加快构建现代能源体系。 现代能源体系的核心内涵是“清洁低碳、安全高效”。 建设现代能源体系旨在加强节能减碳和能源弹性，提高清洁能源供应能力，减少能源产业链碳排放，推动能源绿色低碳转型，实现“清洁、低碳”目标。 ——低碳、安全、高效”。 2021年10月，国务院印发《关于2030年碳达峰行动计划的通知》，提出积极发展“新能源+储能”，源网荷储一体化，多能互补。 区域智慧能源体系是国家能源革命战略的立足点，是节能减霾最有效可行的实施路径，数字技术赋能将为区域智慧能源体系建设带来新思路。 本报采访了泛华集团董事长杨天举。

泛华集团董事长杨天举

中国电力报：《方案》提出加快能源产业智能化升级进程，特别是在产业园区、城市社区、公共建筑等领域，要加快能源综合服务和智慧用能模式，能源系统应向智能化、灵活调节、实时供需互动的方向发展，将推动能源生产和消费方式的深刻变革。 多年来，泛华集团一直致力于区域智慧能源系统的技术创新。 未来如何构建区域智慧能源体系，实现多种能源的综合整合利用，“榨干所有能源”，为推动我国能源转型贡献力量？

杨天举：当前，全球沙漠面积不断扩大，全球气候变暖，极地冰川融化加剧……我国也提出了“3060”双碳目标。 然而，作为人口大国，我国能源利用效率低下，浪费之大令人咋舌。 据统计，世界平均能源利用效率为50.32%，其中印度为39%，美国为51%，日本为56%，丹麦为72%，而我国仅为36.81%。 世界平均每百万美元国内生产总值的能源消耗为2.49吨油当量，而我国能源消耗却达到7.18吨油当量，这样的数字令人担忧。

多年来，泛华集团坚持系统思维，坚信区域智慧能源不仅是一种系统思维和方法论，更是绿色智慧城市的核心和驱动力。 区域智慧能源系统在梳理一定区域能源资源禀赋的基础上，提供从能源生产、输配、使用、控制等全生命周期服务，提供满足城市建设能源需求的解决方案和工业发展，用更少的能源做更多的事情。 做更多的事情，实现更低的排放，促进系统节能和整体流程效率。

一言以蔽之，泛华集团在《中国城市发展创新模式》中提出了区域智慧能源赋能城市的路径：一个系统（为城市能源发展提供节能系统解决方案）、双侧平衡（基于能源禀赋供给）和需求动态平衡）、三方协同（政府主导、行业主导、企业推动三位一体协同创新引领）、四要素（源、网、端、控）、五方共赢（通过专业化、精细化打造环境、政府、开发商、小业主、能源系统服务商五方共赢）、N一体化（多能源品种、多技术融合、多用户共享、多能源需求等，构建多能一体化）。

中国电力报：《方案》提出能耗管理系统开发计划书，推动电力系统向大规模、高比重新能源适应演进。 以电网为基础平台，增强电力系统资源优化配置能力，提高电网智能化水平，促进电网主动适应大规模集中式新能源发展体量大、面积广的分布式能源，尤其是提高终端能源消费低碳电气化水平。 在您看来，如何发挥智慧+区域能源系统解决方案的个性化、特色化服务和精准供给能力，重塑能源供给和消费生态模式？

杨天举：当前，数字化转型正在不断重塑能源供需模式。 包括中国在内的世界各国正在经历前所未有的智慧能源转型：技术创新不断推动可再生能源成本下降，分布式能源应用成为趋势，基于互联网技术的全新能源图景正在慢慢展开。 未来能源系统必须积极拥抱数字化，依托AIoT技术构建智慧区域智慧能源系统，以数字技术创新驱动能源清洁低碳生产、传输和消费。

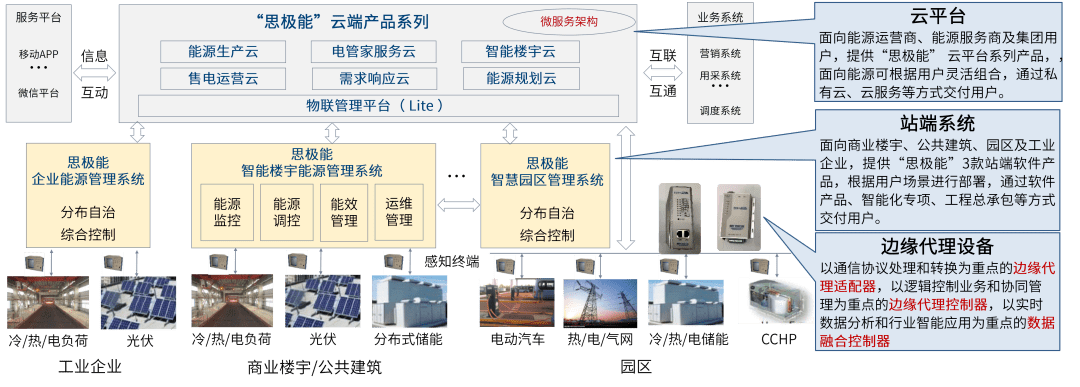

基于这样的认识，泛华集团正在建立集前期规划、规划设计、投资/建设、数字化运营于一体的智慧区域智慧能源综合服务体系。 主要包括构建全链路协同的区域智慧能源体系、构建云化区域智慧能源综合服务平台、创新智慧能源应用场景三个方面。

一是构建全链路协同能源体系。 泛华认为：如何打破传统能源系统烟囱式离散式架构和孤岛式管理，构建全互联互通、协同协同的区域智慧能源系统是关键。 未来如何实现对电力、工业余热、热电联产、可再生能源、风能等，对多种能源进行综合创新存储，实现能源综合利用，重点发展储能，作为智慧能源系统的“心脏”，向综合智慧能源迈进，实现全链路协同。

二是打造云端区域智慧能源综合管理平台。 构建“线上+线下”综合能源服务生态圈，助力各类能源服务跨行业资源集聚，赋能各省市电力企业业务发展，实现电力区域综合能源服务门户的建立公司和综合能源公司。 生态系统合作伙伴，例如政府、能源消费者、能源服务提供商、能源供应商、设备制造商和金融机构。

为能源供应方搭建相关的能源交易平台。 如：碳交易、电力交易、能源交易等，通过平台实现各能源子系统的物联网，形成能源要素共享、资本要素共享、商品供需对接、产能共享交易等新型生产全要素共享服务，提供创新的“奋斗能量”模式，构建能量池。

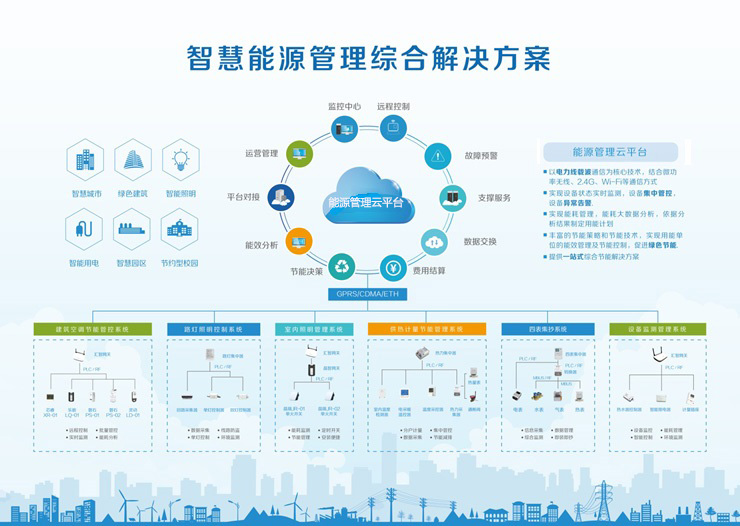

打造能源需求侧能源监控运营平台。 以“能耗全景监控”为核心，运用大数据、云计算、人工智能、区块链等最新互联网技术，构建实时、信息化的智能监控体系，解决碳管理等核心难点和能耗监测，并通过精准高效的数字化管理，实现区域决策分析和监管协同，进而为客户提供低碳能源服务。 实现分布式光伏、储能、空调、供暖、制冷、照明、给排水等的信息采集、环境感知和系统控制，通过AI算法挖掘和智能决策优化客户端能源系统运行策略，保障能源供应，降低能源成本，履行双碳承诺。 并针对楼宇、工业企业及园区、社区、家庭等CPS用能场景，实现能源规划、控制、监控、分析、运维、管理、交易等功能，实现需求传递和数据穿透.

三是创新智慧能源管理应用场景。 依托“云-网-边-端-芯-智链”信息通信产业链体系，满足能源运营商/服务商、能源消费者、能源产品制造商、政府等多元化用户的综合能源需求,打造智能楼宇、智慧园区、数字城市、工业、农业、商业等典型CPS(Cyber​​- )场景的“智能大脑+神经系统”，通过数字化赋能客户侧能源系统安全解决方案和SaaS服务，高效低碳运营。

中国电力报：构建区域智慧能源体系，是构建现代能源体系的重要组成部分。 也将成为建设绿色智慧城市、推动我国绿色高质量发展的重要支撑。 它是国家能源革命战略的落脚点，是节能减排的有效举措。 路径的实现，必须紧紧依托数字技术的赋能。 泛华集团如何依托数字技术，实现区域智慧能源系统与绿色智慧城市建设的有机结合？

杨天举：毫无疑问，数字技术是构建区域智慧能源体系的关键。 近年来，泛华集团通过智能分析系统+设施物联网，将家庭、楼宇、公园、城市等各个区域的照明、空调系统和能源设施连接起来，智能分析用电习惯和情况，提供智能化服务能源解决方案。 有效提高用户的能源管理水平，在不影响日常工作的情况下显着降低能耗和维护人员数量。

在楼宇智能运维方面。 基于网络的控制提供对楼宇设备的实时控制和监控，并通过收集、分析和存储楼宇相关信息来管理楼宇自动化系统。 自动调节高峰用电需求，人走自动关灯。 这种节能智能建筑将不再是梦想。

在数字园区管理方面。 基于BIM的智慧能源管理平台，实现园区及各类基础设施的全数字化建模，整合不同厂商和子系统，汇聚全园区设施能耗实时运行数据，形成物联网该地区的能源消耗数据中心。 将更多耗能设备纳入能源管理范围，大幅降低单位能耗，降低管理和人工成本。

在智慧城市管理方面。 利用基于BIM的智慧能源管理平台，实现城市的能源管理和能耗分析，以及重要建筑和基础设施的能耗管理，实现路灯“按需点亮”的人性化智慧通过建设智慧路灯照明方式，显着提升城市节能减排效果。
