摘要：绿色环保已经成为时代的主题。 与此同时，节能减排也成为我国蓝天保卫战的重要举措。 我国大型公共建筑年耗电量约占全国城镇总耗电量的22%，每平方米年耗电量是普通住宅建筑的10-20倍，是欧洲、日本等发达国家同类建筑的1.5倍。 ~2次。 随着时代的发展，通过现代手段实时监控大型建筑的水电消耗情况已经成为可能。 高校校园作为科研和教学的重要载体，在节能减排方面发挥着示范作用。 通过分析建立高校校园建筑能耗监控系统的可行性及利用“互联网+”技术实现数据同步传输和共享的优势，并结合西安能耗监控平台的应用实例论证可行性“互联网+”能耗监测技术及适用性研究

关键词：“互联网+”； 能源消耗监测； 节能减排

1 高校校园建筑能源管理系统可行性分析

高校作为大型公共建筑的一部分，集教学、科研、生活于一体，占地面积大，建筑类型多，功能区划复杂。 它们不仅是人口高密度地区，也是重要的能源消耗地区。 . 我国绝大多数高校对电、水、气的消耗进行人工管理。 原有的人工抄表存在数据不准确、实时性差、工作量大、管理难度大等诸多问题。 能源管理部门也没有其他直接有效的手段获取关键的实际能耗信息，无法进一步提出节能方案，有效降低能耗。 因此，对不同类型的能源消耗进行有效、正确的分析就更加困难，因此制定有针对性的能源管理政策就显得尤为关键。 建筑能耗监控系统通过现代能耗监控系统，在现有设备和管线基础上增加监控硬件设施，记录所有管线和分支系统的数据，并通过系统平台对数据进行汇总。 利用分析模块随时对比分析统计数据，发现存在能源浪费的问题。 能耗分析管理系统不仅可以分析高耗能设备能耗的主要原因，还可以分析办公和生活能耗与气候、人数和建筑结构的关系，即用一个不同建筑类型的节能分析平台。 潜能研究，同时根据数据分析结果选择正确的节能方式，达到节能目标。

2 应用互联网技术的优势

在高校校园能耗监测过程中，往往由于传统数据统计和查询方式的限制，只能采用人工操作和定点查询，使得整个系统无法灵活应用。 随着互联网技术的飞速发展，监控数据可以通过添加硬件设备通过互联网上传到服务器。 用户可以通过任何一台可以上网的电脑或手机登录能耗监控系统，进行数据查询、能耗分析等操作。 大大加快了数据统计和分析的速度。 利用互联网可以实现数据的连续上传，使得数据上传可以同步上传，分析数据的数据来源更加全面，可以加快数据分析的速度，提高数据分析的准确性. 数据共享使多系统开发成为可能。 互联网技术可实现数据共享，方便相关部门和用户查询、对比分析，实现多系统开发，实现多方参与系统建设，提供节能减排解决方案，最终减排能源消耗和消除浪费。 基于西安市城市消费监测平台应用实例，西安市符合《绿色建筑评价标准》（GB/-2014）、《民用建筑绿色设计规范》（JGJ/T229-2010）、《 《建筑工程绿色施工评价标准》（50640-2010）、《西安市公共建筑能耗监测系统技术规范》DBJ61/T97-2015及现行国家、地方质量检验验收规范，贯彻绿色建筑大型建筑评级审查政策柏诚 能耗管理系统，并于2011年完成 建设西安市能耗监测平台。 自2014年3月1日起，新建政府财政投资2万平方米以上的公共建筑，应当按照国家规范和技术导则，同步设计、建设、使用能源监测信息系统，并与民用建筑一体化。 能耗实时监控平台实现数据上传对接。 2015年，陕西交通职业技术学院立项建设文景校区明远楼。 绿色建筑标识被评为一星。 2017年投入使用，完成单体建筑能耗监测，数据纳入西安市能耗监测平台主要功能有：实时监测，能耗统计、分项统计、能耗报表、抄表、电表监控状态、节能分析等功能。

三、系统结构

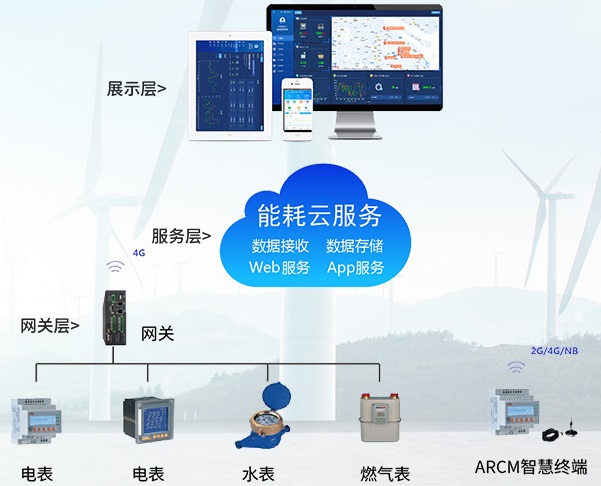

Acrel-5000建筑能耗分析系统以计算机、通讯设备、测控单元为基本工具。 为楼宇的实时数据采集和远程管控提供了基础平台，可与检测设备组成任何复杂的监控系统。 开放性、网络化、单元化、组态化，采用面向对象的分层、分层、分布式的智能集成结构。 创建以下层次结构：

四、系统功能

1）系统概述

滚动显示平台运行状态、当月能耗换算、地图导航、能耗每小时和每月曲线、当日当月能耗同比分析。

2) 能耗概况

比较建筑物、部门、区域、支路、分类项目的能耗情况，支持当日小时趋势、当月日趋势曲线、分时段能耗统计比较、总量比较能源消耗同比。

3）能耗统计

建筑、区域、分项、支路等结构统计，以日、月、年报表形式进行能耗分类统计，支持报表数据导出EXCEL，支持建筑选型数据生成直方图。

4) 多速率统计

多费率报表按日、月、年对单个建筑下不同支路的峰、峰、平、谷用电量和成本进行统计分析。 支持数据导出到EXCEL。

5) 同比分析

对建筑、分项、区域、支路等能源消耗数据按日、月、年以图表、报表相结合的方式进行同比分析。

6）能量流图

能量流向图展示了单个建筑周期内各类能源从源头到末端的能量流向，支持按原值和折现值查看。

7）配电监控/管网图

结构中各重要节点的数据显示在变电站配电结构主图或建筑物水气管网图上，方便用户掌握能源运行参数。

8）夜间能耗分析

夜间能耗可将所选分支机构在工作时间和非工作时间的能耗以表格、曲线、饼图等形式进行分类比较，并支持报表导出。

9) 3D显示

以3D图形显示项目现场模拟图，以更直观的方式动态显示项目中的建筑物或设备数据。

10) 设备管理

设备管理包括设备类型、设备台账、维修记录等功能。 协助用户合理管理设备，保证设备运行。

11) 用户报告

用户报表自动统计所选建筑各项能耗的月环比趋势，并提供简单的能耗分析结果，对用电量提供单独的多费率能耗分析，报表可编辑。

5 系统硬件配置

六，结论

通过使用西安能耗监控系统，可以随时查询用电量，并通过各楼层用电量的对比分析，以及同一位置的对比分析，可以判断是否存在用电浪费，指导学校开展节能管理，杜绝浪费。 通过明园大厦1月份用电量统计分析，日用电量为1382.4kW•h，日用电量为542.5kW•h。 通过对比分析，寒假从1月25日开始，用电量明显下降； 各种节假日，用电量急剧下降，明远楼举办重大活动时，用电量较大。 通过西安能耗监控平台的应用，所有管理人员和用户都可以通过互联网进行实时查询，发现问题立即进行现场核查，第一时间通知所有用户，做到杜绝能源浪费，达到节能减排的目的。

参考

[1] 夏文才，王占占，高浩，等． 基于节能减排措施的建筑施工能耗分析［J］． 山西建筑2018(33):167－168．

[2] 仇阳山峰． “互联网+”校园能耗监控系统在高校的应用分析

[3] 高校综合能效解决方案2022.5版。

[4] 企业微电网设计与应用手册2022.05版。

关于作者：

安越强，男，现就职于安科瑞电气有限公司，主要研究方向为智能电网供配电。

政策背景

根据《重点用能单位节能管理办法》、《重点用能单位能源消耗在线监测系统推广建设工作方案》和《关于加快能源消耗在线监测系统建设的通知》国家发改委等部门印发《重点用能单位消费》要求，为加快浙江省重点用能单位能耗在线监测系统平台建设，构建接入终端系统根据企业实际情况，按时接入省级重点用能单位能耗在线监测平台。

在此背景下，康派智能推出重点用能单位能耗在线监测系统平台解决方案，帮助重点用能单位节能挖潜、降本增效。

重点用能单位能耗在线监测平台总体结构

能耗在线监测系统采用“国家平台+省级平台+重点用能单位接入终端系统”的架构。 监控系统的网络架构如下：

重点用能单位能耗在线监测系统功能介绍

重点用能单位能耗在线监测系统由能源监测、能源统计、单位产品能耗、报警中心、报表服务、计量器具管理六大功能模块组成。 直接点击相应的系统功能栏，可以直接跳转到相应的功能界面。

能源档案是帮助重点用能单位了解能源消费全貌，查看数据上传成功率，了解终端设备在线状态。

1、能源监测

能源监控功能是实现对各类能源介质的能源动态数据多条曲线的实时展示，并支持近一周历史数据曲线的查询。

2. 能源统计

能源统计可以从时间（日、月、年）、流程、部门等不同维度了解能源消耗情况。

3、单位产品能耗

单位产品能耗函数是企业单位产品能耗、工序单位产品能耗、生产管理单位能耗指标的设定。

4. 报告服务

报表服务包括日报、月报和年报。 通过丰富多样的报表服务，满足生产现场的多样化需求。 报表自带打印功能，可定时或条件触发自动打印，并可导出excel表格，可显着降低抄表人工成本，提高用户经济效益.

5.报警中心

报警中心按日、月、年设置企业、部门、流程、设备的能耗预警值和报警值集团公司能耗管理系统价格，便于工作人员及时发现设备异常情况，供相关人员分析并处理。

总之，浙江省重点用能单位能耗在线监测系统有效促进了重点用能单位节能增效，增强了重点用能单位的市场综合竞争力。 帮助政府合理分解区域内“百万”企业的“双控”目标，完成企业目标责任考核； 助力国家实现“十四五”主要气候和能源目标。
