【摘要】 建筑能耗占世界能源消耗的30%以上。 提高建筑能效是减缓全球变暖和提高环境可持续性的有效途径。 面对严峻的能源和环境问题，中国政府在建筑节能领域采取了一系列措施。 本文介绍贵阳电信金阳枢纽大楼能耗管理系统，采用安科瑞智能电表采集配电现场的各种用电参数。 本系统采用现场组网方式。 监控系统实现对各配电回路用电量的监控和管理。

关键词：晋阳枢纽； 能耗监控系统； Acrel-5000

1 简介

我国高度重视节能减排工作。 十六届五中全会作出加快建设资源节约型、环境友好型社会的重大决策，标志着我国节能减排全面启动。 商业写字楼规模大、人口密集。 它们是大型公共建筑，迫切需要解决大能耗、能耗统计、能源分析、能效公示、能源结算等问题。 能源管理系统作为一种高效的管理工具和新兴的管理方式，已在大型公共建筑、医院等领域得到应用。 贵阳电信金阳枢纽大楼能耗管理系统通过对能源的收集和管理，达到降低能耗、节约能源的目的。

2 设计依据

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

能耗计量装置国家和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

3 项目概况

贵阳电信金阳枢纽楼项目中，安瑞自主生产的共计86个系列电表分布在楼层配电箱内。 可视化、可量化的采集和存储，可以降低能源使用成本，为建设节约型社会发挥作用。

4 系统架构

Acrel-5000能耗分析管理系统根据现场实际情况，整体网络结构采用屏蔽双绞线直连能耗网关，再将数据上传至监控主机。 具体如下图所示：

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。 整栋楼的电表都分布在楼层的强电井中。 所有表计通过485屏蔽双绞线敷设到后台能耗网关，通过交换机传输到系统主机，完成表计数据的采集和管理。

5 系统软件模块

综合能耗主界面

主页面展示了该楼宇的楼宇图片、楼宇基本信息、楼宇用电量饼图以​​及当月的各项能耗情况。 根据选择的建筑加载建筑图片，可以选择时间查看建筑的能耗情况。 选择建筑物或时间后，会自动刷新。 默认为当天。

支路能耗

系统可以统计一定时间内各支行的日、周、月、季、年用电量。 系统可查看各分行能耗趋势，按已有日期或自定义时间查询，并能以图表形式显示分行总能耗。

分项能耗统计

系统可对能耗进行分项统计和显示。 其中，单项日能耗同比分析图为不同项目当天和昨天的能耗直方图（蓝色柱为今天，绿色柱为昨天）； 能耗饼图显示了过去31天各项目的能耗情况。 比率; 堆叠图展示了过去31天各子项目的能耗趋势； 子项能耗排行图显示所选子项能耗值对应的前10个分支。

 能耗明细报表

系统可以统计一定时间内各分项的日、周、月、季、年能耗情况。 分项可查看各分行能耗趋势，可按已有日期或自定义时间查询，统计数据可导出Excel。

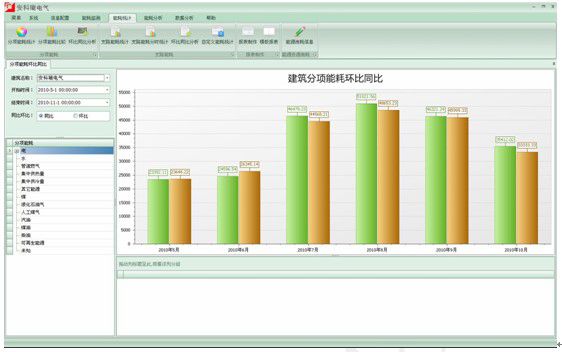

能耗同比分析

系统可对各主要耗能设备的能耗进行上年同期值和上月值的同比环比分析，检验节能效果，进行节能减排。节能绩效考核，并根据分析结果修订节能目标。 各支路当年月度能耗及上年同期能耗统计；

能耗数据核对

系统可统计一定时间内各回路与下级支路的能耗差值，超过一定百分比后突出显示（红色区域），保证计量系统的完整性和准确性。

配置选项

按照相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将分析单位面积能耗；

配置项目所用仪表的类型、型号、生产厂家等基本信息，并添加该型号仪表可提供的监控参数信息。 这里的配置会影响能耗统计、基于时间的能耗统计和参数。

查询功能；

配置项目中使用的所有计量仪表艾科建筑能耗管理系统软件，保存计量仪表的地址、变比、对应的采集器、编码、监控电路名称等信息；

配置分项能耗统计涉及的计量、比例、计算方式等信息，可根据项目情况灵活配置。 这里的配置信息会影响到每个品类的子项能耗分析模块中的功能；

配置各部门能耗对应的计量仪表、计算方式、比例和部门能耗计划。 完成此配置后，将启用部门能耗分析功能模块；

配置建筑内某个用能面积对应的计量表、计算方式和比例。 完成此配置后，将启用区域能耗分析功能模块

6 展望

在分析Acrel-5000运行效果的基础上，建立典型的能耗分析模型进行统一分析。

建立建筑能耗计量系统：针对公共建筑的用电结构，可以准确统计进出回路，必须满足节电原则，即进出电能为输出电能的总和。

存储采集数据并形成可视化图表：系统采集数据并存储在数据库中。 系统可以满足报表查询和导出，系统可以柱状图的形式展示能耗趋势，给客户更好的体验。

诊断高耗能点：管理人员可以通过系统采集数据，积极分析各回路的同比、环比。 通过一级分析，找出高能耗点，降低成本，节约能源。

7 结论

贵阳电信金阳枢纽楼项目能耗管理系统，运行能源管理系统后，通过对能耗数据的采集、优化、整合，实现贵阳电信金阳枢纽楼能耗透明化，贵阳电信财务数据支撑为洋湖枢纽大厦下一步能源改造提供依据，为未来发展做出正确决策，对于推进和带动节能工作，实现节能减排目标具有重要意义。
