一、工程设计 1.1 现场勘察

现场勘察的主要任务是：

(1) 资料收集：建筑、电力、供水工程的竣工图或施工图；对不能提供详细图纸的部分，采用现场勘察的方式能耗管理系统厂家，进行详细的工程量记录和规划；

（二）建筑物供电、供水情况及历史运行记录；

（3）对校园数字化监管系统监控的各栋建筑日常运行规律进行统计、梳理，配合学校制定合理的施工方案，并及时通知相关部门，确保施工严格按规定进行与计划；

（四）各用能系统存在的问题、设备更换等情况；

（五）建筑物实际情况与有关资料相符。

1.2 设计详细方案

方案设计是制定实时监测方案，通过采集的水电支路信息结合相关标准规范确定监测参数。

(1)建筑能耗分析

建筑总用电量模型分为用电和用水两部分。电主要包括照明插座电源和电源，水主要包括生活用水和公共用水。

(2)结合现场实际情况，确定需要安装水表和电表的电路

选择测量对象：

分项计量方案设计的主要任务是确定建筑物用能系统的计量对象。对象的选取主要依据大型公共建筑的能耗模型。

根据图纸和现场实际情况，参照大型公共建筑能耗模型，制定并统计需要计量的用能单位，分析用能单位的用能特性单位制定详细的测量计划。

对既有建筑增设分项计量时，首先要根据变电站的有关图纸和现状及业主提供的设计要求，结合当前的情况，了解该建筑的概况和用能系统。有关国家和地方的法规、规范和法规标准程序设计。

识别数据采集设备

分项计量采集系统设备包括以下部分：多功能电能表、水表、电表箱等。

1.3 设计施工图

根据能耗监测方案和建筑能源系统组成结构，完成施工图中分项计量系统图的绘制。

根据水电表及相关监控网络结构，完成三相电能表、电量表及监控网络接线图的绘制。施工图纸准确到各水表、电表的安装位置和安装方式以及通信系统的网络结构。

与业主确认分项计量系统图，并根据业主的需要进行必要的修改，使分项计量系统在满足用能需求的同时兼顾业主的管理需要动态监测统计系统。

图纸包括：

l 设计说明：计量系统设计的原则和范围、原有计量状况、改造后的计量系统状况、仪表和设备的选用说明。

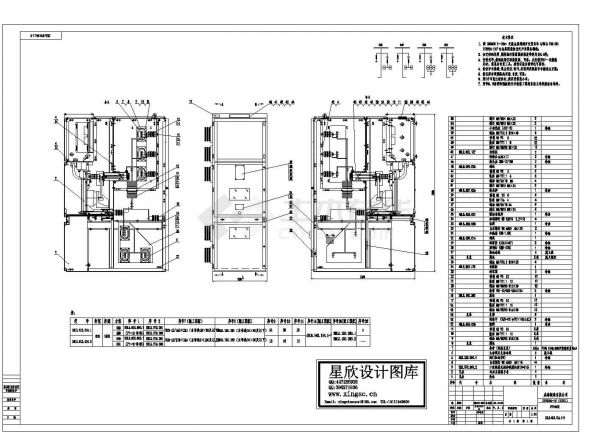

l 配电设备和计量系统设备布置图。

l 表箱内电表的安装布置及电力信号传输接线图。

l 水表安装位置及安装方法图。

l 电表接线示意图、低压柜端子布置图。

l 电缆库存：包括仪表供电电压、电流环电缆和信号传输电缆。

l 设备材料清单：仪表、表箱、电流互感器、信号传输设备及计量系统安装所需的所有材料。

l 数据采集器接线图：提供项目竣工图。

2、项目实施 2.1施工前准备

施工前的主要准备工作如下：

Ø 做好与园区管理的对接，明确施工时间和施工地点，做好宣传工作，避免在施工过程中产生不必要的纠纷。

Ø 组织相关人员接收了解系统设计图纸资料，勘察施工现场，了解系统建设范围和特点，明确施工过程与待测能耗系统施工过程的关系.

Ø 应具备系统设计、设备安装、调试过程中所需的专用工具和检测仪器。

Ø 测试系统中使用的计量装置：

① 除检查产品外观、装箱单、合格证、技术说明书外，还应检查相关技术检验报告和证书，检查生产厂家，检查是否符合系统设计要求。

② 大批量使用或有特殊要求时，宜将计量装置送有关检测单位抽样检测计量精度，检验检测结果是否符合设计要求。

2.2 设备安装

电流互感器的安装

1）同一回路中的电流互感器应选用型号、额定变流比、精度等级、二次容量相同的互感器，并应使用同一厂家的产品。

2）电流互感器接入的低压三相四线制电能表，电压引入线应与分路开关下端母线分开连接，严禁引出从母线和电缆连接螺栓。

3）电压、电流回路U、V、W相线分别采用黄、绿、红色绝缘铜线，中性线采用黑色绝缘铜线，并在接线端子上设置端子号与图纸相符。导线的顺序应按正相序从左到右或从上到下排列。

4）电流互感器进线端子极性符号应一致。

5）电流互感器二次回路应装接线端子，互感器低压出线回路应装试验端子。出线端子应编号。接线端子应便于更换和连接，离地高度应大于350mm。连接线和端子连接可靠，防止断路的发生。

6）电流互感器二次侧一端应可靠接地。

7）电流测量回路应使用截面积不小于2.5mm2的铜线。电压测量电路应采用耐压不低于500V的铜芯绝缘线，芯线截面不应小于1.5mm2。

8）既有建筑改造工程中使用既有变压器的，施工前应对变压器至计量装置的接线极性进行测试。如有反接，应在系统建设时修正。

电表安装

园区内建筑物电表的安装，采用在楼层电表箱内加装电表的方法。对于其他形式电表的电表箱，应尽可能使用现有设备，避免对设备进行大规模改动。

具体安装注意事项如下：

1）二次回路的接头应为铜制品。

2）单独配置的表箱安装在室内墙上时，安装高度宜为0.8m～1.8m。

3）仪表应垂直安装，仪表中心线倾斜度不得超过1°，并安装牢固。

4）安装在原配电柜（箱）内时，计量装置下端应贴有标明线路名称的标签。与原三相电表的距离应大于80mm，与单相电表的距离应大于30mm，电表与屏边的距离应大于40mm。

水表安装

水表尽量安装在室内，避免不必要的室外开挖和修复造成施工难度​​和施工成本增加。通过深入设计，明确拟安装水表的型号和安装位置，并与业主协商确定施工时间，分步实施。

电缆敷设

电缆敷设尽量使用建筑物内原有的桥架。对于没有桥架的部分，选择穿管等方式敷设电缆，管线走向应避免损坏原有设备。破坏物体墙和地面测试台。因不可抗拒因素造成的设备损坏，将按设备原形恢复。

1、输电电缆单独敷设时，应根据工程进度，按设计要求及时预置敷设电缆的线管和线槽，并满足下列要求：

Ø 管线管道应采用钢管或阻燃聚氯乙烯硬管，并应满足设计规定的管径利用率，并按规定规范敷设（必要时需提供设备清单）重新计算）。

Ø 线槽应采用金属密封线槽，按设计规定的走线敷设。

Ø 线槽安装位置左右偏差不应大于50mm，水平偏差每米不应大于2mm，垂直线槽垂直偏差不应大于3mm。

Ø 金属线槽与金属管段之间应保持良好的电气连接。

Ø 电缆穿线前，应保护管口；电缆穿线后，应堵住管口。

Ø 室外管井应按设计要求制造，并采取抗压、防腐、防浸水措施。

2、系统使用的电缆进场时应进行如下检查：

Ø 检查所附标志、标签及标注的型号、规格，应与设计相符。

Ø 检查该批次电气性能检验报告，符合设计要求。

Ø 检查外包装是否完好，并取样检查外观和长度。如果外包装破损严重，电缆外观异常，或电缆护套破损，则应进行检测。铜缆现场测试包括环阻、绝缘、衰减、串扰等电气性能测试。光缆应进行插入损耗指标测试。当现场不具备试验条件时，可将样品送交有资质的检测机构进行检测。应记录测试。检查和试验后使用。

3、检查传输系统中使用的接线模块、信息插座、光纤连接装置等。元器件应齐全，电气和机械性能应符合质量标准，塑料材料应具有阻燃性能。

4、检查用于传输系统和中间传输设备如信息转换器、中继器、放大器等的电涌保护器是否包装完好，并有完整的装箱单、产品合格证和技术说明文件，其规格书、型号应符合设计要求。

5、电缆敷设在保护管和保护线槽内，应符合下列要求：

铺设自然平直，无扭曲、无打圈、无接缝、无外挤压。

敷设弯曲半径应符合规范要求。

与电源线、配电箱、配电室保持足够距离。

电缆终端应冗余，冗余长度应符合规范要求。

电缆两端应有标记，标记应清晰准确，符合设计图纸要求。与其他弱电系统共用线槽敷设的电缆，应有明显的区别特征，或间隔标示，标示间距不应大于5米。

6、电缆应按设计规定连接，连接牢固，接触良好。成对电缆与连接器的连接应按规定的连接方式对准线号和线位色标。两种连接方式不得在同一工程中混用。

设备柜安装

设备箱、柜的安装部位应符合设计要求，符合建筑环境布局。箱柜前应留有开门空间，不应小于800mm。

箱、柜安装应平稳、牢固，垂直偏差不应大于3mm。带箱设备直接安装在墙上时，应安装背板。

机柜通过底座安装在地面或墙上，不能直接安装在活动地板上。

2.3 施工质量控制

n 以高质量工程为目标

从基础做起，全面开展“创卓越”活动，强化技术质量管理。具体措施如下：

1）认真审核图纸，制定各项目施工方案，做好施工前期准备工作。

2）实行“谁施工谁质量，谁运营谁质量”的岗位责任制。

3）将此措施贯穿于施工全过程，做到施工前技术交底，施工中自检互检，施工后审查复检。不合格部分应及时整改。

4）工程隐蔽部分对隐蔽工程进行验收，需提供验收记录和有关单位代表的签证。

5）坚持做好施工日志，加强技术资料和内部业务资料的管理。

6）严格按照施工图及相关技术规范、验收规范的设计要求

施工，严格质量控制。每一道工序均应按照有关施工技术标准进行质量管理和控制，前一道工序完成并验收合格后方可进行下一工序，并按规定登记备案。

7）施工中如需变更设计，须经用户代表同意后方可实施。

8）经常与用户代表和有关质监部门代表保持联系，服从现场领导，虚心接受有关部门对质量和进度的检查和监督。

9）认真按照有关技术规范和标准进行技术指标测试、测试仪器、系统连接、测试内容，记录完整准确。

10）系统调试、试运行期间，必须有技术人员值班，注意观察，发现异常及时排除，以免后患。

11）建议用户委派一名经理作为项目监督员，随时随地对项目进行抽查，监督项目进度，检验项目质量。

12）系统调试阶段，逐点核对计量装置地址，逐项核对分类、分项能耗、现场计量装置读数，满足规定的精度和标准在设计中。

13）项目调试完成并经建设单位同意后，将投入系统试运行。应保存系统调试的所有记录。

n 严格的质量控制

加强进场物资质量检验。所用设备、材料规格和型号必须符合设计和国家有关标准的要求。进场的设备和材料必须经甲方代表检验，不合格的产品不得使用。

本项目选用的电线品牌为国内知名品牌，确保用户使用安全、可靠、安全性强，避免因使用非标线缆而引发的事故。

n 质量保证

公司承诺：

l 全面响应皖南医学院数字化能源监管系统集成项目需求

l 所有提供的设备质保期为6年

l 符合国家质检总局颁发的《全国工业产品生产许可证》标准

l 符合本公司产品标示的技术指标

l 符合相关标准和行业规范

l 机械设计和生产服务符合ISO 9000:2000标准

2.4 施工过程安全管理

整个施工应按预先设计的施工时间进行，确保不影响园区的正常运营秩序。

1 施工组织实施应符合《电气安装工程电缆线路施工及验收规范》（GB 50168-2006）和《建筑电气施工质量验收规范》（-2002）的规定。

2 既有建筑能耗监测和分项计量系统工程改造应在无电情况下进行，并规范下列行为：

(1)电压采集应在停电情况下进行，关闸停电操作应由业主管理人员完成。电压从开关的出口引出，并连接到带保险丝的接线端子。

(2) 获取表计输入电流时，若变压器二次侧出线侧有可供短路的接线端子，可将变压器二次侧通过无电源故障的接线端子。

(3)维修或更换计量装置时，可在不停电的情况下进行施工，但必须在配电室值班人员的监督下，断开输入电压的熔断器，接线端子排在配电室内。变压器二次侧应短接，实施前​​必须检查仪表输入回路。

(4)水表、阀门装置应按设计要求安装，并执行行业相关施工要求。安装时，应关闭前端供水阀门，将余水排尽后再进行。计量装置与管道紧密连接，防止泄漏。确认无渗漏后，恢复水流。

三、项目调试 1 调试准备

1、调试前，阅读系统所有设计文件、施工过程中设计图纸资料的修改和变更文件、能耗计量装置和系统产品的使用说明书和技术文件。

2、编制系统调试大纲，包括调试程序、测试项目、测试方法、与计量能源系统的协调方案、相关技术标准和指标等。

3、准备调试所需的专用工具和检测仪器仪表

4、现场检查输电系统中计量装置和中间设备的安装位置和数量，应与设计图纸、设计变更和安装记录相符，安装外观和工艺符合规范。

5、在数据中心能耗监控管理系统中，设置信息采集点，计量装置编码地址，设置能耗分类及分项，设置变压器变比，单台- 电的相或三相连接方式等，向上级能耗监控数据中心申请并设置数据传输通信网络中能耗监控系统的地址和代码，并检查是否是正确的。

6、检查系统中所有有源设备的供电和接地，应准确无误。

7、查看计量用能系统，需满足计量数据采集条件。

2 计量单点调试

用装有数据调试软件的笔记本电脑将各能耗计量装置的数据输出接口一一连接，按照以下步骤检查信息采集数据和计量装置面板值：

1 设置初始值。对于具有计量数据积累的信息采集设备，初始计量值应设置为与计量设备磁盘数据一致。

2 按功能系统规范和操作规程开启用能负载，检查信息采集数据和计量装置面板数据，应正常显示，两者误差符合设计要求。

3 调试完毕后，应恢复能耗计量装置与输电系统的连接。

3 数据发送功能调试

1、系统数据的发送和调试应提前上报，并征得数据中心和相关管理部门的同意，按照数据中心和相关管理部门的安排进行。

2、检查数据中心与物业管理部门的通讯网络是否畅通无误。

3、检查身份认证和数据加密传输，准确、有效，符合设计要求。

4、检测系统自动发送的能耗计量数据的内容、速度和准确性应符合设计规定的功能和指标。

4系统平台调试

1.检查楼宇上传数据的准确性和正确性。

2、调试系统各项功能，如数据显示、数据分析、数据备份、数据远程传输等功能。

3、测试楼主提出的优化功能。

一、建设背景

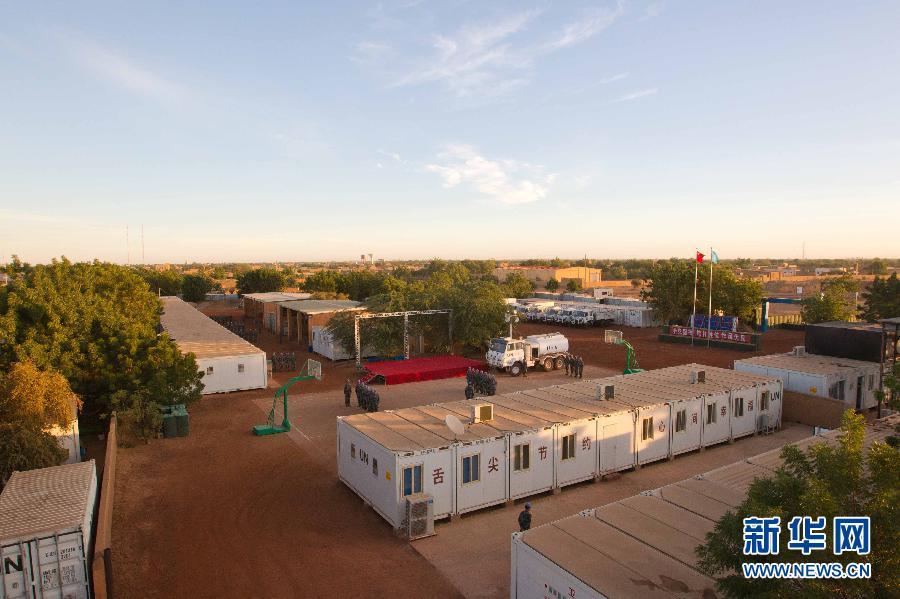

现代军营管理是全面建设现代物流综合保障和能耗智能化管理系统的重要组成部分。对把握军营节能重点、谋划智能化发展、提升军营保障能力和智能化管控手段具有重要的现实意义。

随着我国建设资源节约型、环境友好型社会取得重大进展，军队积极配合国家节能降耗成为总目标。

二、建设意义

为更好解决军营能源消耗问题，应着眼于军营耗能设备设施的智能化管控，运用物联网、云计算、大数据等高科技手段，并围绕“节能减排”理念，通过对供水、供电、供热设施设备的智能化管控，使官兵牢固树立创新、协调、绿色、开放、共享的发展理念在营地，真正实现能源按需供应。

依托实时检测、数据查询、设备智能控制、能耗指标管理、自动节能控制等功能，降低军营能源消耗和开支，提高管理人员工作效率，提高利用率统筹军营资源，协助领导统筹军营能耗数据。做决定。

三、功能介绍

1、实时监控

建立控制界面标准符号与供水、供电、供热系统节点的对应关系，实现供电、供水、供热系统数据联动。并检测各功能设备的运行状态。

定时抄读智能电表、智能水表、热量表的计量数据，实现营地水、电、热表远程编程功能。

2.数据查询

提供灵活多样的查询比对方式。实时数据查询、历史数据查询、各种聚合查询等，可以查看单个建筑的能耗累计情况。还可以查看单次能耗分布情况。并自动生成年/月/日报表供管理人员阅读。

3、设备智能控制

供水管网采集水压传感器的压力变化数据，通过变频器自动控制水泵，实现营地恒压供水。根据需要发送电动水阀控制指令，实现水阀远程断开。

对于供电系统，当线路检修或出现紧急情况时，可发出合闸命令。

供热管网建立自动控制过程系统，采集供热管网压力数据变化，自动调节电动调节阀，维持供热管网热力平衡。

夜间定时将营区路灯季节性开关控制时间发送给路灯控制器。路灯控制器结合室外灯光照度数据，自动实现路灯的定时开关。

4、能耗指标管理

根据营地用能单位分配的用水、用电指标，定期采集用水量，统计分析用电情况，掌握用水、用电指标、用水量、指标等信息每个单位的余额在网上公布。

5、自动节能控制

定时自动调节建筑物采暖进水口电动调节阀，实现建筑物按需、分时供暖。

6.能效评估

实现营区整体能耗监测和各单元能耗监测，并将监测数据与总部水、电、热消耗定额进行比对，进行考核考核。

四、系统优势

1、实时掌握营地水、电、热能耗情况，实现水、电、热能耗可视化，能耗数据图形化，能源管理精细化。

2、实现能源按需供应，用能设备按需正常运行，提高能源利用效率。

3、供电、供水、供热系统故障报警，减少故障损失，提高安全效率。

4、加强能源消费定额管理，减少能源浪费。

五、总结

精准、智能的军营能源管理已成为实现智慧军营建设不可或缺的环节。对营地设施设备进行实时数据采集能耗监测管理系统价格，实现对整个营地公共设施的在线监控和远程控制，实现“设备管理可调、设施管控智能”。同时，在军营节能和智能化信息化管理方面，从经济效益和社会效益两方面提升管理质量，使军营节能政策与智能化系统相结合，最大程度发挥智慧军营建设的效益。
