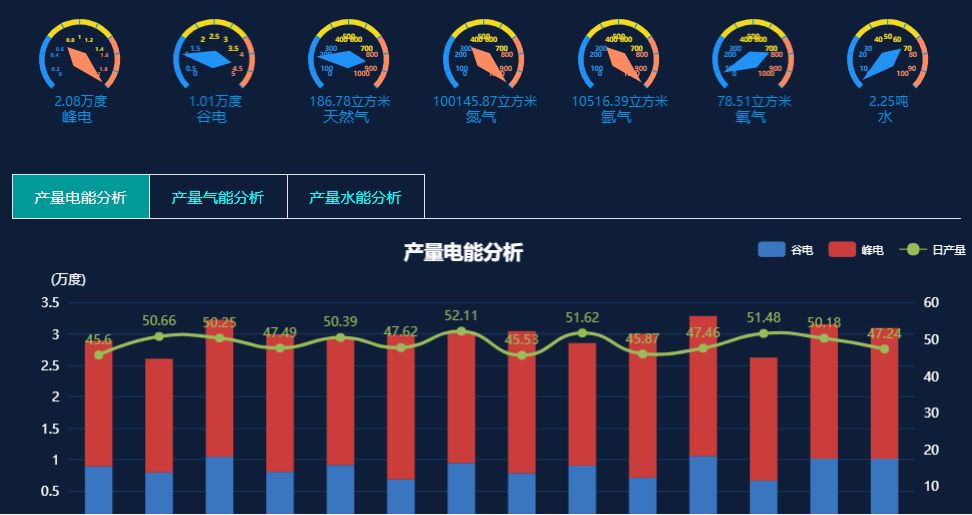

工业企业能耗在线监测系统简介 工业能耗监控系统采用IT云计算、物联网等新技术，采用自动化、信息化和集中管理模式，对企业的生产、输送、消费环节实施集中扁平化。动态监控和数据化管理能耗监测管理系统价格，监测电、水、气、蒸汽、压缩空气等各种能源的消耗情况，通过数据分析、挖掘、趋势分析，帮助企业应对各种能源需求和能源消耗状况。能源质量、产品单位能耗、各工序能耗、

智慧能源管理系统的特点：一是智能化。信息技术渗透到能源管理领域，让储能和使用更加智能化；二是节约化。成本更低，能源利用效率更高，环境污染更小；第三是可视化。通过管控平台直观展示企业的能耗状况和能耗水平。

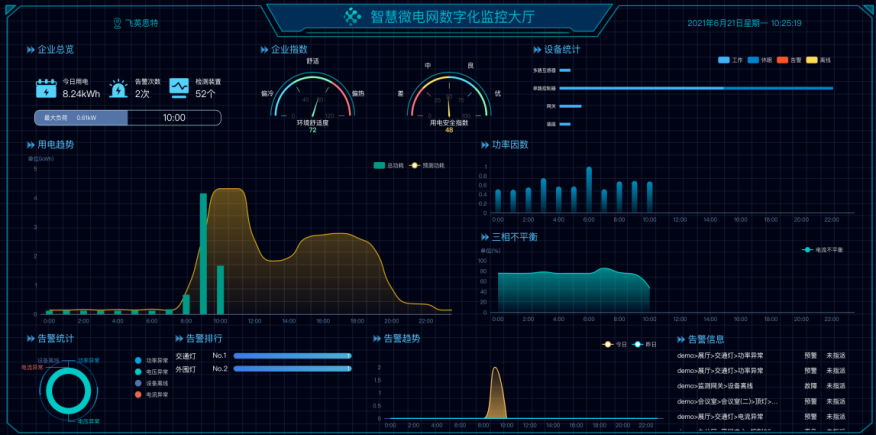

能源应用可视化

通过收集重要的能源运行数据，建立管理平台进行监控和分析，力求在更低的能耗、更低的排放水平下获得最佳运行和生产力：

1、实时能源介质计量（水、电、气、蒸汽、压缩空气等）

2、可视化历史和实时趋势（压力、温度、功率等）

3、丰富的能源管理报表（产品、工艺、设备、团队、部门车间）

4.强大的分析工具（时间、电能质量分析、功率因数等）

5、跨企业能耗可视化界面（设备、车间、分厂、企业、集团等）

6、动态实时能耗状态（小时、天、月、年、班组等）

节能降耗创造价值

1、优化能源效率，提高产能

2、拓展节能降耗提升空间

3、实现能源应用的全方位可视化

4.提高能源供应的可靠性和可用性

5、保证重要设备稳定运行，减缓老化速度

6、降低单位消耗和环保成本

摘要：大型公共建筑总面积不到城市建筑总面积的4%，但能源消耗总量却占全国城镇总用电量的22%。10到20次。公共建筑是节能的主要参与者。做好公共建筑节能工作，对于促进和带动全社会节能，实现节能减排目标，实施“转方式、调结构”重大战略具有重要意义。本文介绍了北海银吉国际滨海旅游度假中心项目的水世界能源管理系统。现场采用智能电能表采集配电现场的各种电参数和开关量信号；总线通讯远程传输到后台，通过Acrel型楼宇能耗监控系统实现对配电回路用电量的实时监控。

关键词：大型公共建筑；超大型水上乐园；能源管理系统。

1 简介

目前，我国已经是世界第二大能源生产国和消费国。统计显示，我国建筑能耗约占全国总能耗的28%。我国每年新建的20亿平方米建筑中，99%是高耗能建筑；而只有4%的既有建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费严重，节能空间巨大。推进建筑节能势在必行，节能降耗首先要量力而行。

2 设计依据

建筑能耗监测系统是按照制定的《国家机关办公楼和大型公共建筑能耗监测系统》设计开发的，具有充分的设计依据和完善的标准。

技能要求

《国家机关办公建筑及大型公共建筑能耗监测系统分项能耗数据采集技术导则》

《国家机关办公建筑及大型公共建筑能耗监测系统分项能耗数据传输技术导则》

《国家机关办公楼和大型公共建筑能耗监测系统建筑分项计量系统设计安装技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统数据中心建设与维护技术导则》

《国家机关办公楼及大型公共建筑能耗监测系统建设、验收及运行管理规范》

《国家机关办公楼和大型公共建筑能耗监测系统软件开发导则》

能耗计量装置国家和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概况

北海银基国际滨海旅游度假中心项目水世界位于北海市海滨大道202号。项目占地面积26万平方米。是北部湾地区以雪山冰川为主题的超大型水上乐园，包括75个游乐设施。水上乐园的主要能源消耗是用电，对分散在场内各个区域的配电箱用电量进行计量和管理。现场配电电表箱分散，主要用电在机房、餐厅、售货亭、更衣室等区域。共有68米，37个ANet-2E8S1采集器。整个能耗在线监测系统的总体架构由一个节能监管中心和多个现场采集计量系统组成，各计量系统之间通过局域网进行通信。设置能源管理中心，将安装在各用能节点的能源计量数据通过局域网传输至数据中心，软件可根据不同权限访问中央服务器，实时查看能源消耗情况。系统管理平台软件采用C/S结构，可实现完整的管理和操作功能。客户端用户在通过多重授权验证后，还提供查询、数据分析结果展示、管理、监控等功能。

4 设备选择

多功能网络仪

功能：有功电能、电流、电压、有功功率、功率因数；

精度等级：不低于0.5级；

互感器精度：不低于0.5级；

电气接口：RS-485；

通讯协议：-RTU。

数据采集​​功能

计量设备静态信息手工录入功能，可根据各计量设备、各类别、各项目的能耗情况进行设置；

可灵活设置各计量设备的通信协议、通信通道、计量设备名称、配置位置等基本属性；

可在线监测系统中各计量装置和传输设备的通讯状态，并具有故障报警提示功能；

可灵活设置系统中各采集设备的数据采集周期。它不应超过 15 分钟。

5 系统架构

Acrel-建筑能耗分析与管理系统以工作站主机、通讯设备、测控单元为基本工具，为大型公共建筑的实时数据采集、开关状态监测、远程管控提供基础平台。、控制设备组成任意复杂的监控系统。系统主要采用分层分布式计算机网络结构，如系统结构图所示：北海银基国际滨海旅游度假中心项目水世界能源管理系统站控管理层和网络通信层。

系统结构图

建设项目现场配电电表箱分散，主要电表安装在机房、餐厅、售货亭、更衣室等区域；共有68个电表，通讯协议为标准-RTU协议，37个ANet-2E8S1智能网关采集电表数据；后台提供一套Acrel-管理系统，后台服务器、显示器等设备由甲方提供。

6 系统软件模块

平台概览

的

Acrel-能源管理云平台成功登录，进入主页面。主页面显示项目位置信息、网关状态、电表数量、每小时和每月能耗曲线，方便用户概览当月、前一天和上月。标准、碳排放量和其他数据。根据选择的建筑加载建筑图片，可以选择时间查看建筑的能耗情况。选择建筑物或时间后，会自动刷新。默认为当天。

建筑节能概况

的

Acrel-能源管理系统能耗概览主要显示建筑的基本信息、能耗分类、当天每小时能耗趋势、当月能耗日趋势。显示当日当月用电量峰值、当日用电量、当月用电量、当年用电量、昨日同期用电量、本月用电量上月同期、上年同期能耗；显示过去48小时、31天、12个月和3年的能源消耗；15分钟负载和能耗趋势图表显示（功率计显示功率曲线建筑能耗管理，

建筑能源统计

的

Acrel- 能耗统计，以日报表、月报表、年报表的形式对建筑总能耗进行统计，支持对用户拥有的建筑进行单项或合并统计，支持报表数据导出excel，支持选择构建数据以生成直方图显示。

同比分析

的

Acrel- 的同比分析可以按日、月、年的方式统计单个建筑中某类能源的总能耗数据。条形图下显示当年和上年各月对应的同比分析项目，用于能耗统计和展示。其中，日分项能耗同比分析图为当天和昨日不同分项的能耗直方图（蓝色柱为今天，绿色柱为昨天）。

能量流图

的

Acrel- 能流图可以显示指定时段内单个建筑内各类能源的流向图，支持按原值和折现值查看。方便用户查看水世界的能量流向。

支路能耗概况

的

Acrel-能源管理系统分支能耗概览主要显示所选分支链的能耗、日均负荷曲线，历史趋势支持过去48小时、31天、12月、3年的能耗概览.

分行能源统计

的

Acrel- 支路能耗统计，以日报表、月报表、年报表的形式对选定支路的水、电、气类总能耗进行统计，支持报表数据导出excel，支持楼宇数据选择生成直方图。

用户管理

Acrel-- 用户权限管理采用分级模式，分系统管理员、物流管理员、设备维护人员三级，自动记录所有操作的事件并打上时间戳，可以建立良好的事故防范措施。

为了使实时系统能够安全、稳定地运行，整个系统提供了可靠的安全保护措施。所有系统操作员都可以根据权限级别分配某些特征。这些特征规定了每个操作者对系统的应用范围和各种活动，如用户名、密码、操作权限和操作范围等特征。

配置选项

按照相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将分析单位面积能耗；

配置项目所用仪表的类型、型号、生产厂家等基本信息，并添加该型号仪表可提供的监控参数信息。这里的配置影响能耗统计、按时间统计能耗、参数查询功能；

配置项目中使用的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、编码、监控电路名称等信息；

配置分项能耗统计涉及的计量、比例、计算方式等信息，可根据项目情况灵活配置。这里的配置信息会影响到每个品类的子项能耗分析模块中的功能；

配置各部门能耗对应的计量仪表、计算方式、比例和部门能耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑内某一用能面积对应的仪表、计算方式、比例。完成此配置后，将启用区域能耗分析功能模块。

7 展望

在分析北海银基国际滨海旅游度假中心项目水世界能源管理系统运行效果的基础上，建立了典型的能耗分析模型进行统一分析。

建立建筑能耗计量制度，盘点建筑能耗，发现黑幕能耗，使节能改造更有针对性。

选择节能设备（节能灯、变频器、热回收装置）。

再好的节能设备，也无法控制浪费，发挥不出节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。

通过能耗监测系统提供的同比分析数据，量化节能改造的成果，论证节能效果。

8 结论

大型公共建筑总面积不到城镇建筑总面积的4%，但能源消耗总量却占全国城镇用电量的22%。大型公共建筑单位面积年用电量达到70~10~20倍。公共建筑是节能的主要参与者。做好北海银吉国际滨海旅游度假中心项目水世界节能工作，对于推进和带动节能工作，实现节能减排目标具有重要意义。
