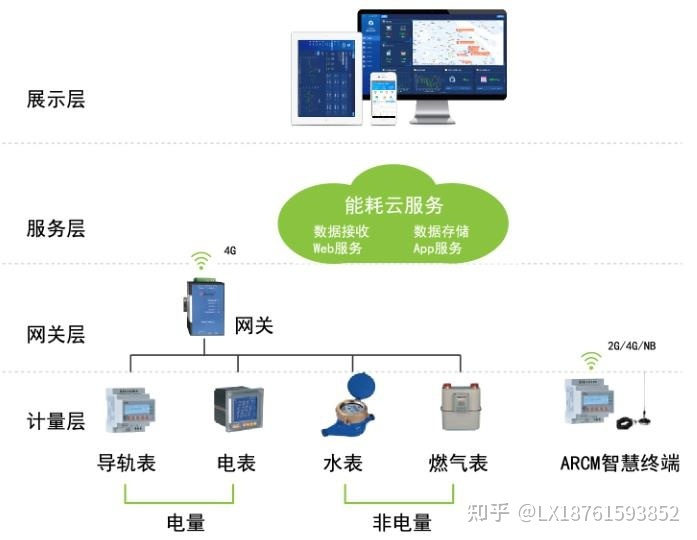

第一步，能耗监控系统使用串行（RS485）协议从安装在工业不同区域的不同电能表采集数据。一个 RS485 网络中最多可以连接 32 个电能表。因此，如果我们有更多数量的电能表，那么我们可以使用多个 RS485 网络。

第二步，能耗监控系统将这个RS485网络与PLC相连。使用适当的软件将逻辑程序下载到 PLC。如果我们有多个 RS485 网络，那么每个网络都连接到不同的 PLC。

第三步，将这多个PLC使用以太网集线器通过LAN协议连接在公共网络中。

然后在最后一步能耗管理系统，能耗监控系统将连接到该网络以收集来自不同电表的所有数据。SCADA 软件用于监控和记录此数据以供将来使用或分析。

为什么要使用能源监控系统？

1、能耗监控系统，可识别不同领域的能源浪费；

2、实时监控电流、电压、功率因数等能耗趋势；

3. 生成每小时、每天、每周和每月格式的耗电报告；

4.检测消耗量意外高于或低于平时的情况；

5、能耗监控系统协助管理者规划未来的能源使用和成本节约；

6. 诊断不需要的能源使用的特定区域；

7、有效维持功率因数。

能耗监控系统的优点：

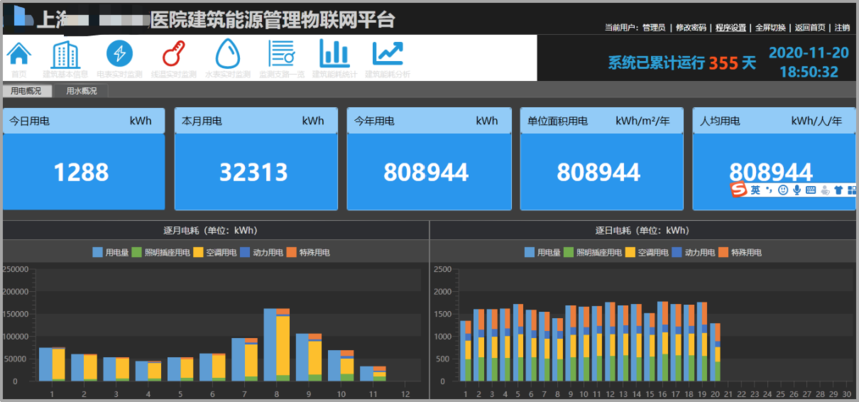

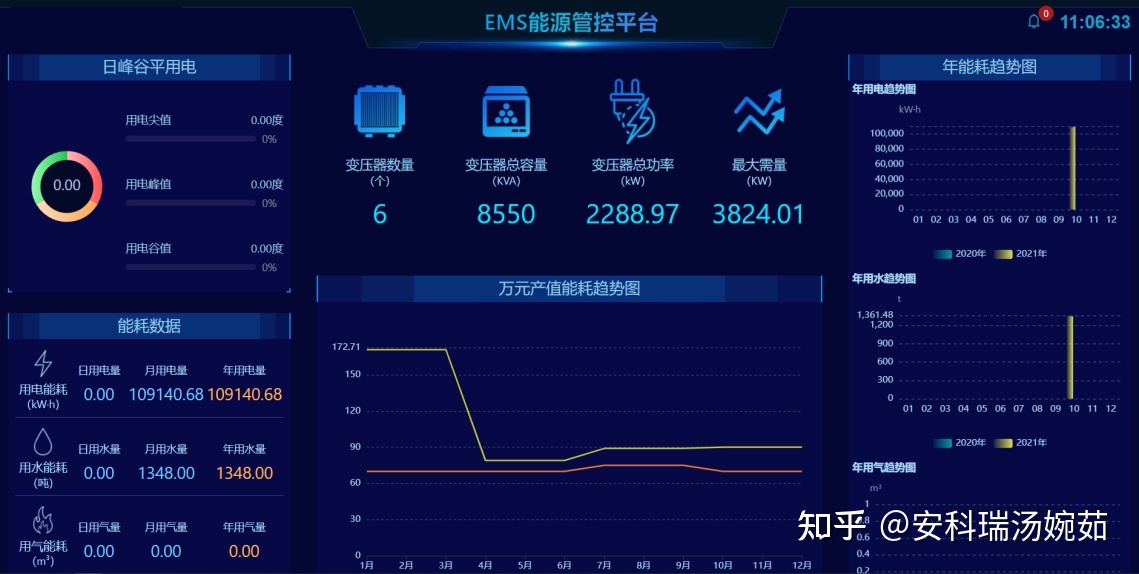

借助能耗监控系统，可以通过SCADA大屏实时监控行业不同区域的能源使用情况。此外，还有一个实时和历史趋势工具来分析能源消耗。

能源消耗监测系统可以通过分析能源消耗的变化来改善能源使用。此外，它通过将不必要的能源使用与能源消耗的标准要求进行比较，提供了有关不必要能源使用的详细信息。
