摘要：智能化、精细化、透明化的能源使用是当前市场的普遍需求。为用户侧配电线路设计安装智能电表，实现用能底层数据的智能采集。后期通过物联网技术采集数据，构建区域系统，实现公建项目能耗数字化整合。本文介绍的青奥体育公园体育馆能耗监控系统，采用智能电能表采集配电现场的各种用电参数。配电电路电源监控和管理。

关键词：体育馆；能耗监控系统；ACREL-5000

1 简介

随着节能工作的不断深入，能源利用的科学管理方法也越来越多样化。能耗管理系统可以实时提供公共建筑项目中各种能源的详细使用情况，找出公共建筑能耗薄弱环节，促进管理水平的提高和运营成本的降低建筑能耗管理系统，提供直观、科学的依据用于节能降耗。能源管理系统作为一种先进的管理工具和新兴的管理手段，已在大型公共建筑、医院等领域得到应用。青奥体育公园体育馆Acrel-5000能耗管理系统通过能量的收集和管理，降低能耗，增加收益。

2 设计依据

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

能耗计量装置国家和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

3 项目概况

青奥体育公园体育馆能耗监测系统项目共有139台多功能仪表，分布在各楼层的配电井中，通过4台数据采集器的光纤网络传输至后台。Acrel-5000能耗系统对这部分能源信息进行采集，解决能源消耗基础数据的智能化、自动化、可视化、可量化的采集和存储，从而降低能源使用成本，为建设节约型社会发挥作用。

4 系统架构

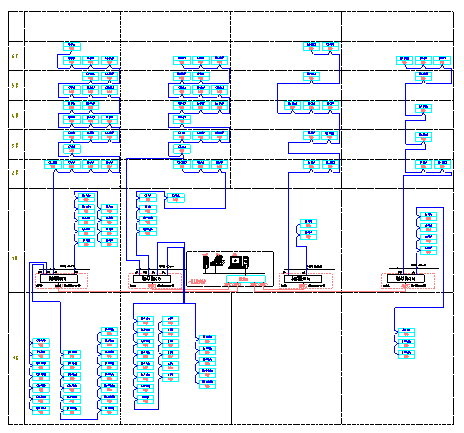

Acrel-5000能耗分析管理系统 Acrel-5000是根据公共建筑工地的实际情况而设计的。整体网络结构采用屏蔽双绞线连接数据采集器，再通过光纤进入后台交换机，再通过TCP/IP网络将数据上传至监控系统。主持人。具体如下图所示：

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。其中，整栋楼的仪器都分布在楼层的强电井中。所有仪器通过485屏蔽双绞线敷设在一楼的数据采集箱上，经光纤转换后传输至系统主机，完成仪器数据的采集和管理。

打开网易新闻查看精彩图片

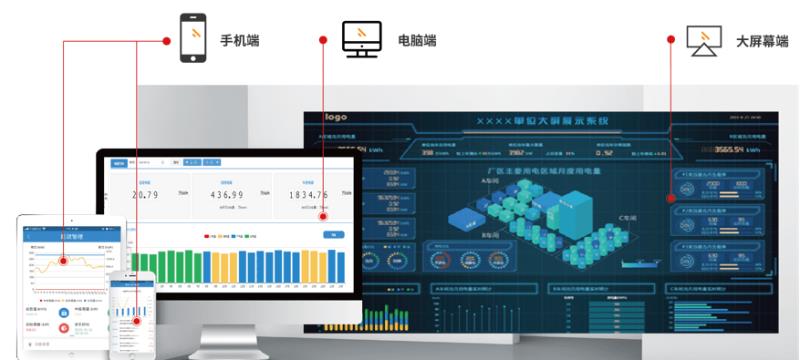

5 系统软件模块

 综合能源消费主要边界

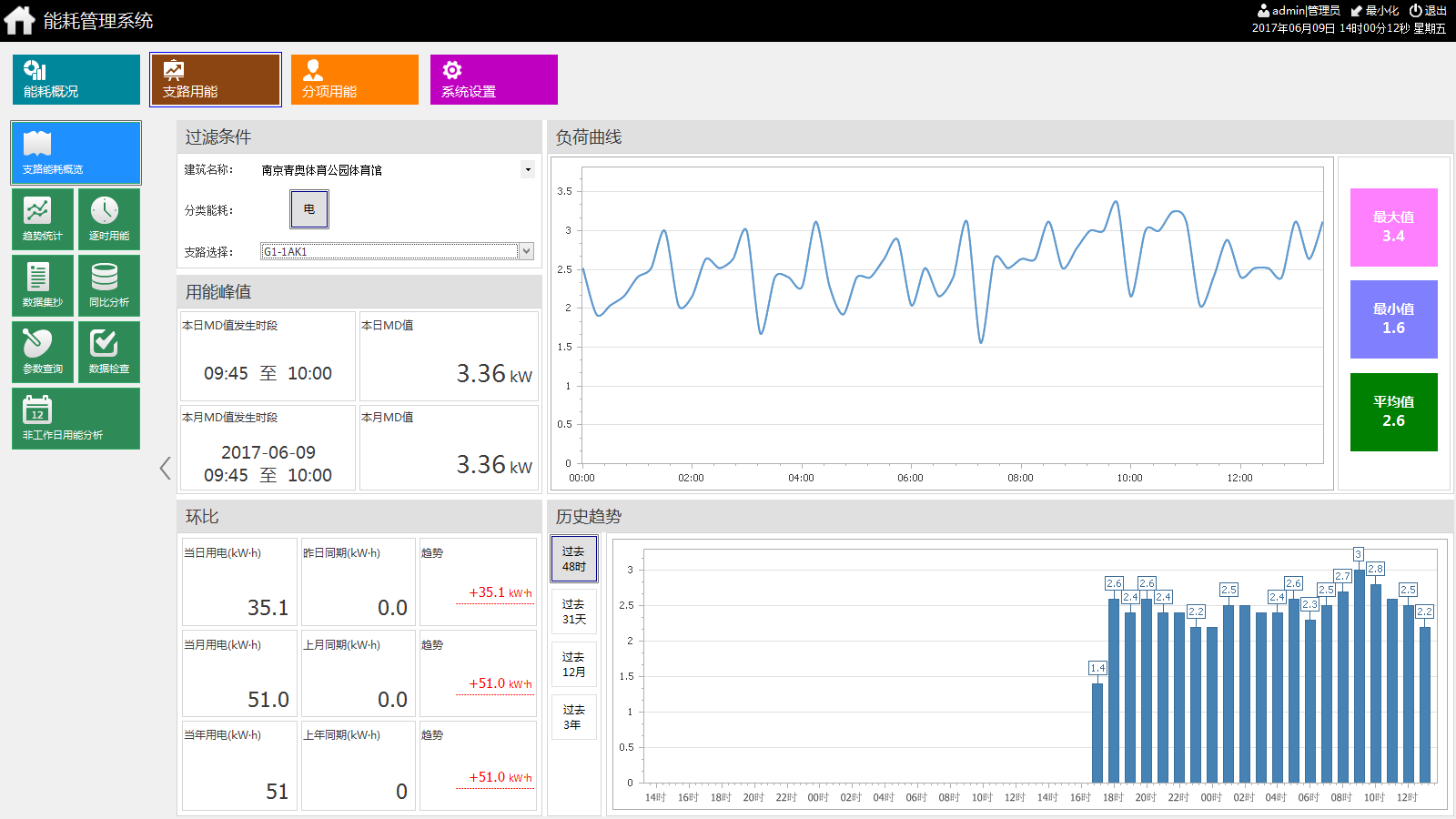

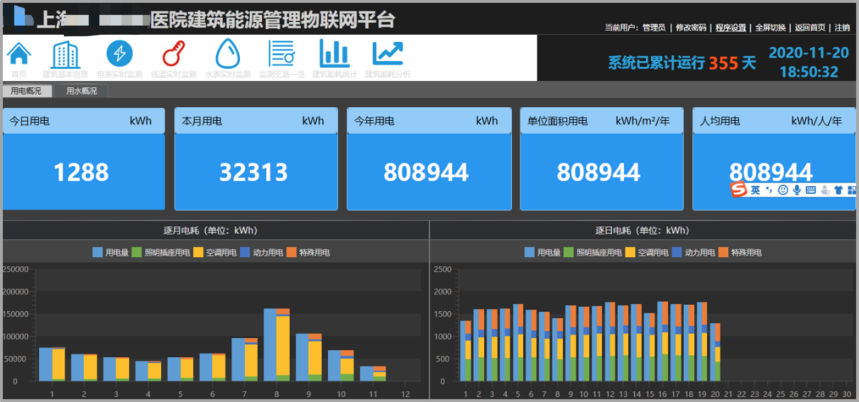

主页面展示了该楼宇的楼宇图片、楼宇基本信息、楼宇用电量饼图以​​及当月的各项能耗情况。根据选择的建筑加载建筑图片，可以选择时间查看建筑的能耗情况。选择建筑物或时间后，会自动刷新。默认为当天。

 支路能耗

打开网易新闻查看精彩图片

系统可以统计一定时间内各支行的日、周、月、季、年用电量。系统可查看各分行能耗趋势，按已有日期或自定义时间查询，并能以图表形式显示分行总能耗。

 分项能耗统计

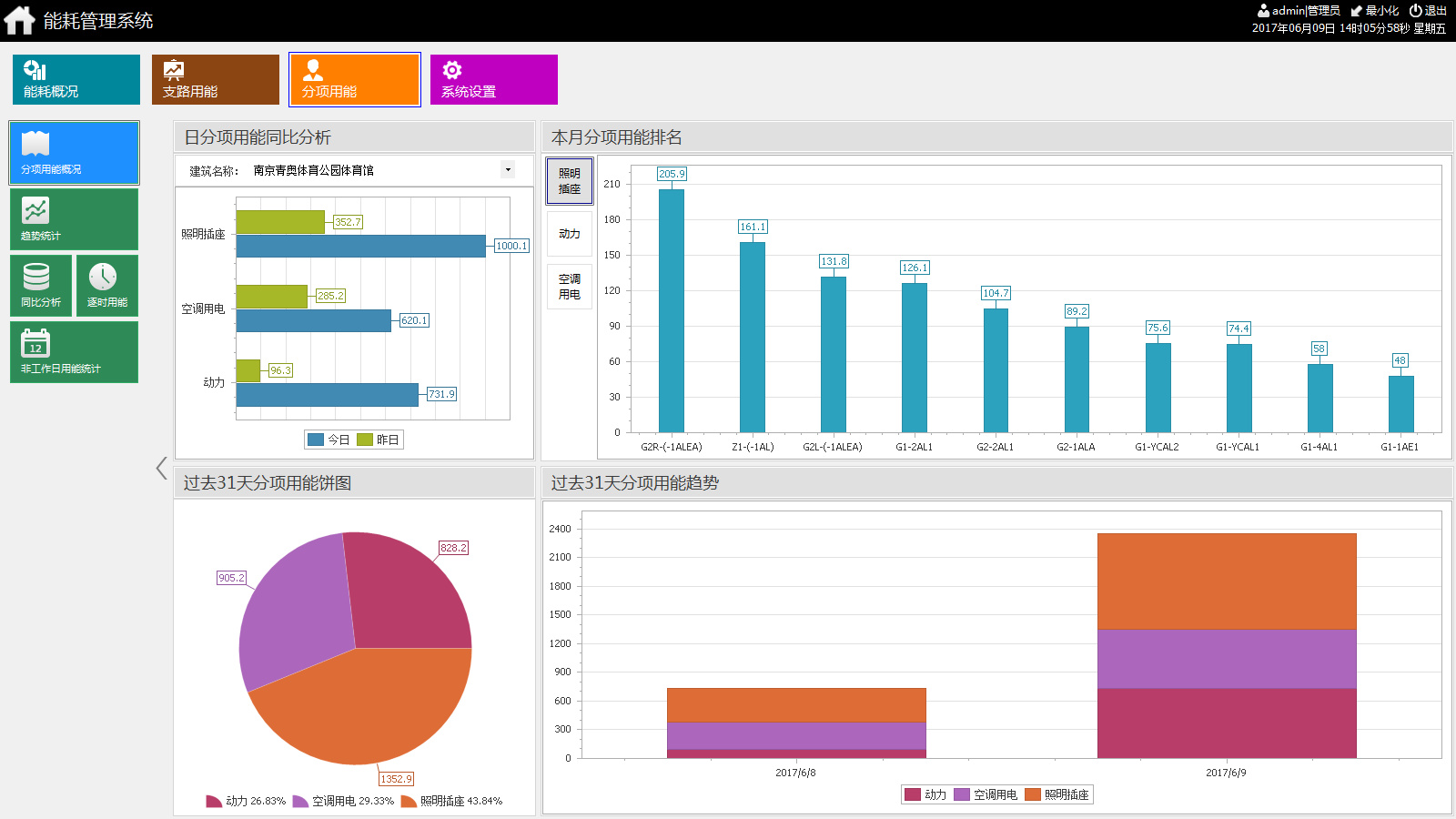

系统可对能耗进行分项统计和显示。其中，单项日能耗同比分析图为不同项目当天和昨天的能耗直方图（蓝色柱为今天，绿色柱为昨天）；能耗饼图显示了过去31天各项目的能耗情况。比率; 堆叠图展示了过去31天各子项目的能耗趋势；子项能耗排行图显示所选子项能耗值对应的前10个分支。

 能耗明细报表

打开网易新闻查看精彩图片

打开网易新闻查看精彩图片

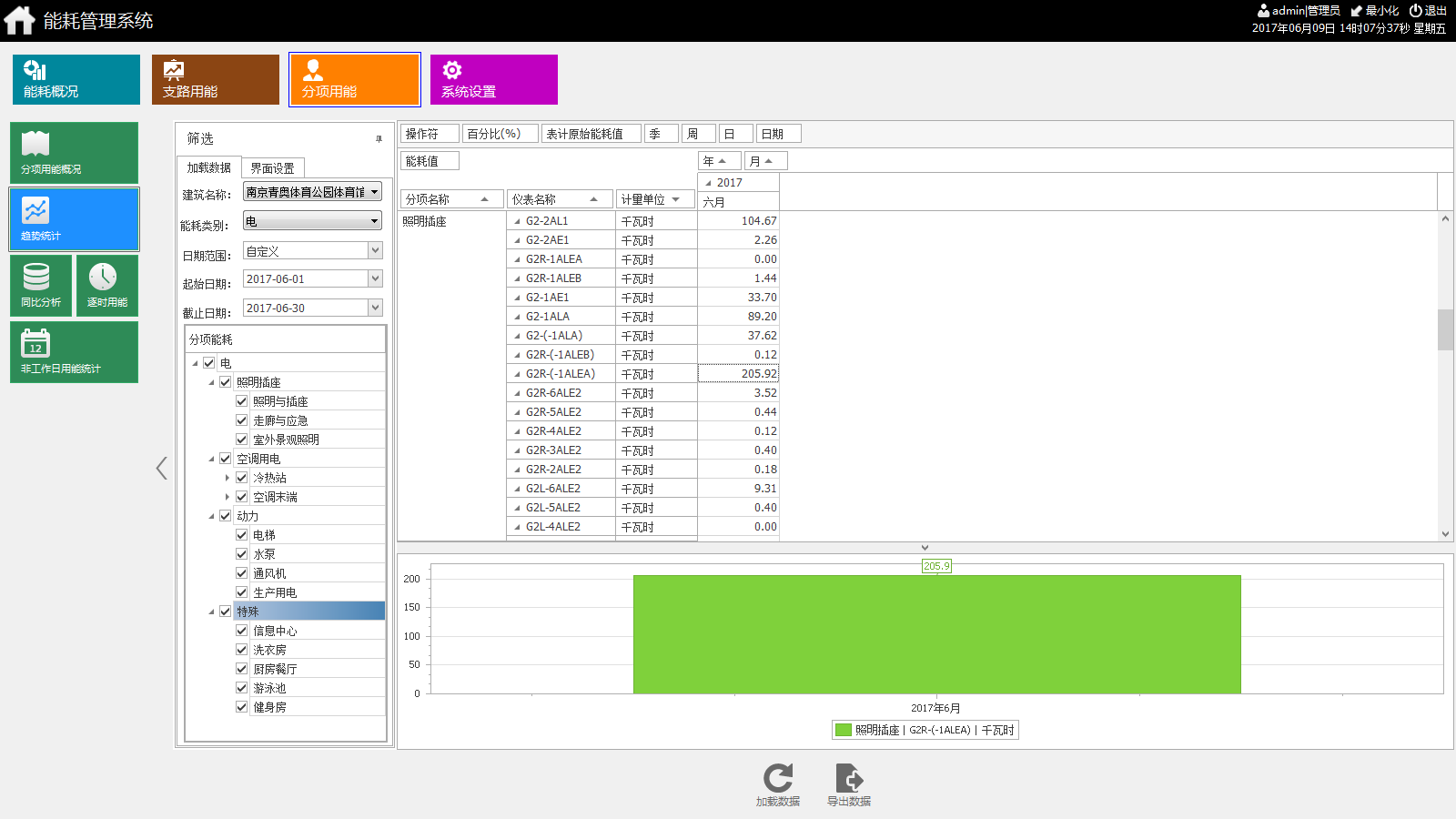

系统可以统计一定时间内各分项的日、周、月、季、年能耗情况。分项可查看各分行能耗趋势，可按已有日期或自定义时间查询，统计数据可导出Excel。

 能耗同比及环比分析

打开网易新闻查看精彩图片

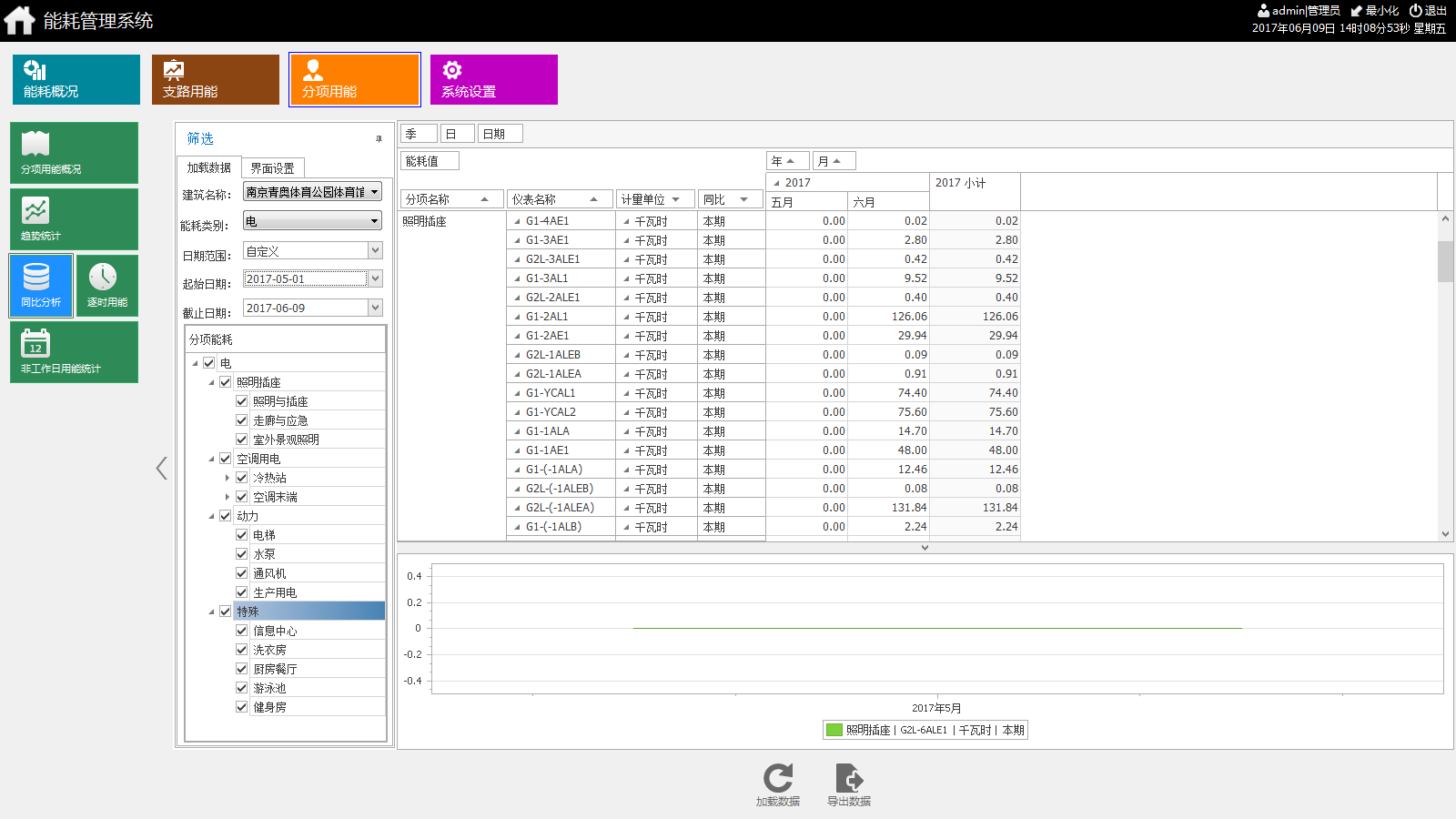

系统可对各主要耗能设备的能耗进行上年同期值和上月值的同比环比分析，检验节能效果，进行节能减排。节能绩效考核，并根据分析结果修订节能目标。各支路当年月度能耗及上年同期能耗统计；

 能耗数据核对

打开网易新闻查看精彩图片

系统可统计一定时间内各回路与下级支路的能耗差值，超过一定百分比后突出显示（红色区域），保证计量系统的完整性和准确性。

 配置选项

打开网易新闻查看精彩图片

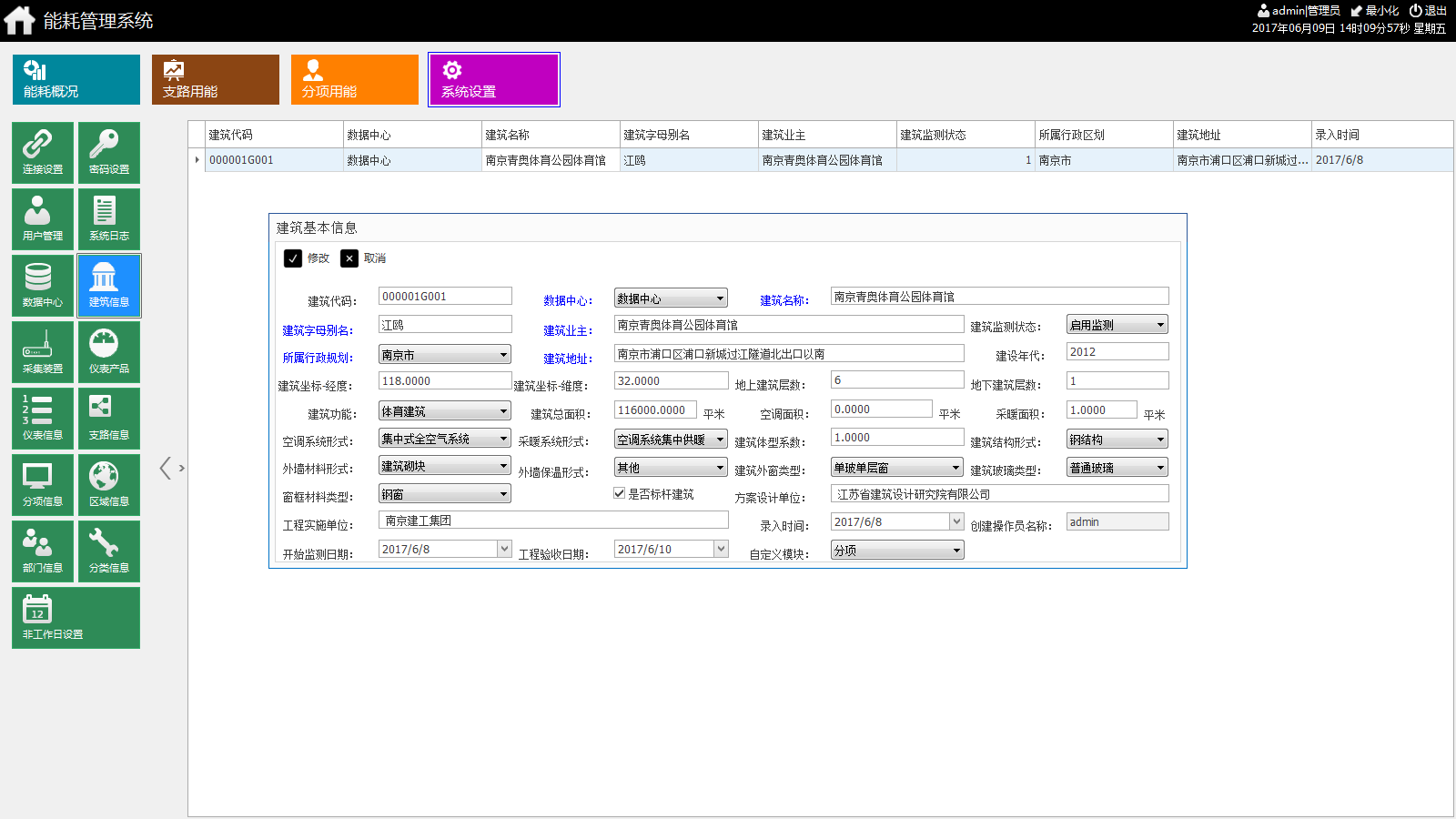

按照相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将分析单位面积能耗；

配置项目所用仪表的类型、型号、生产厂家等基本信息，并添加该型号仪表可提供的监控参数信息。这里的配置影响能耗统计、按时间统计能耗、参数查询功能；

配置项目中使用的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、编码、监控电路名称等信息；

配置分项能耗统计涉及的计量、比例、计算方式等信息，可根据项目情况灵活配置。这里的配置信息会影响到每个品类的子项能耗分析模块中的功能；

配置各部门能耗对应的计量仪表、计算方式、比例和部门能耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑内某一用能面积对应的仪表、计算方式、比例。完成此配置后，将启用区域能耗分析功能模块。

6 展望

在分析Acrel-5000运行效果的基础上，建立典型的能耗分析模型进行统一分析。

 建立建筑能耗计量系统：对于公共建筑的用电结构，可以准确统计进出回路，必须满足节电原则，即进出电能之和电能。

 将采集到的数据存储并形成可视化图表：系统采集数据后存储到数据库中，满足报表查询和导出，系统能以直方图的形式显示能耗趋势，等等，给客户更好的体验。

 高耗能点诊断：管理人员可通过系统采集数据，积极分析各回路的同比和环比。通过一级分析，找出高能耗点，降低成本，节约能源。

7 结论

青奥体育公园体育馆能耗监控系统。建立能耗管理系统后，不仅可以减轻工作人员的工作量，提高工作效率，而且直观的统计分析结果可以更有效地帮助楼宇管理者根据能耗情况做出正确的分析，从而对未来的发展做出预测。做出正确决策，对于推进和推动节能工作，实现节能减排目标具有重要意义。
