平台整体架构

xx学校智慧校园节能监管平台的建设，需要根据学校的建筑特点、使用习惯和能耗情况，进行综合设计规划，对接具有能耗数据采集条件的设备或系统，并重点关注。建筑进行精细化能耗监测，针对当前空调和照明系统存在的问题，进行有针对性的节能改造和智能控制。

节能监管平台

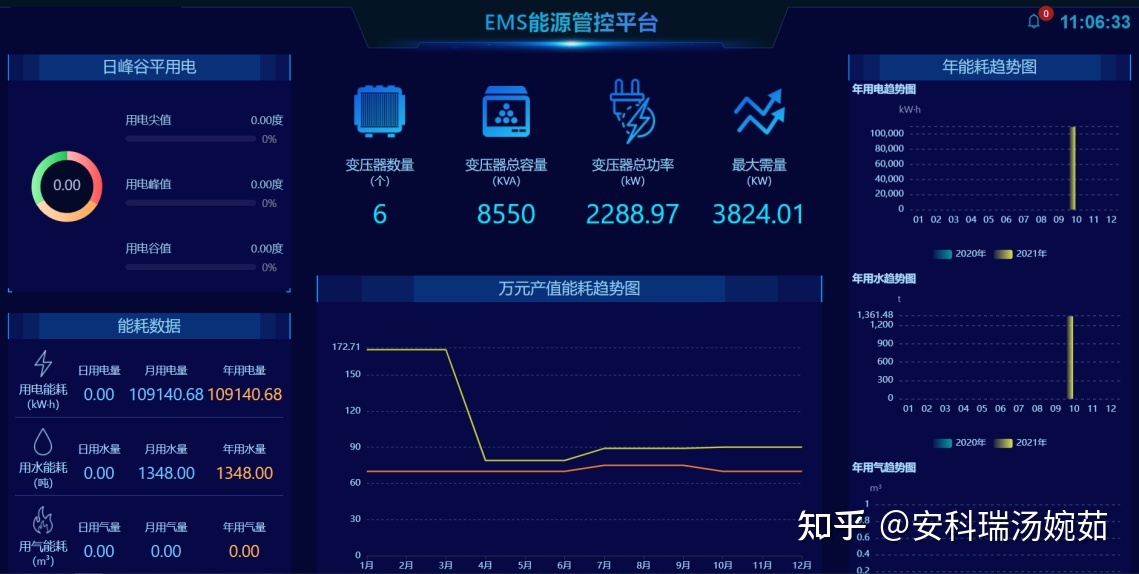

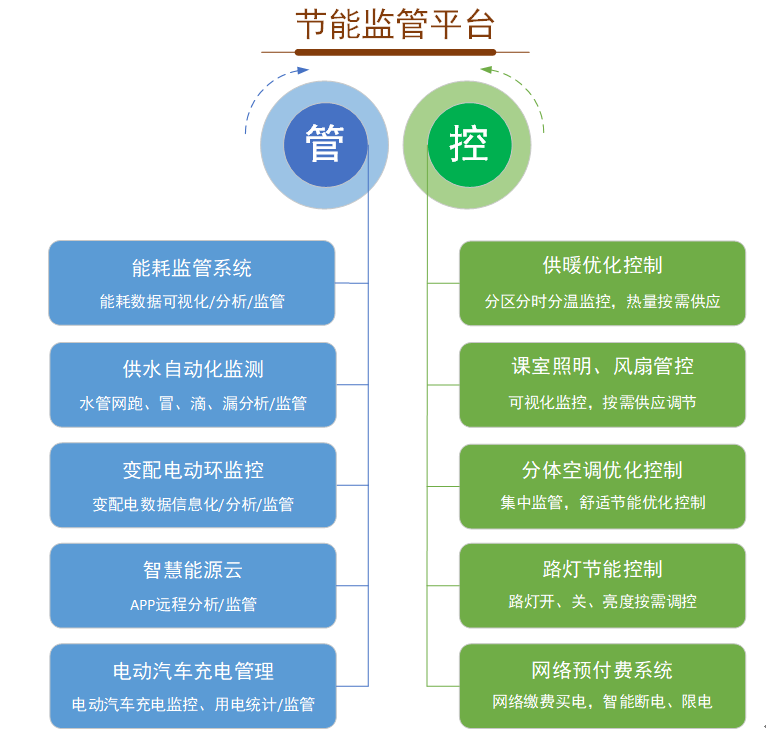

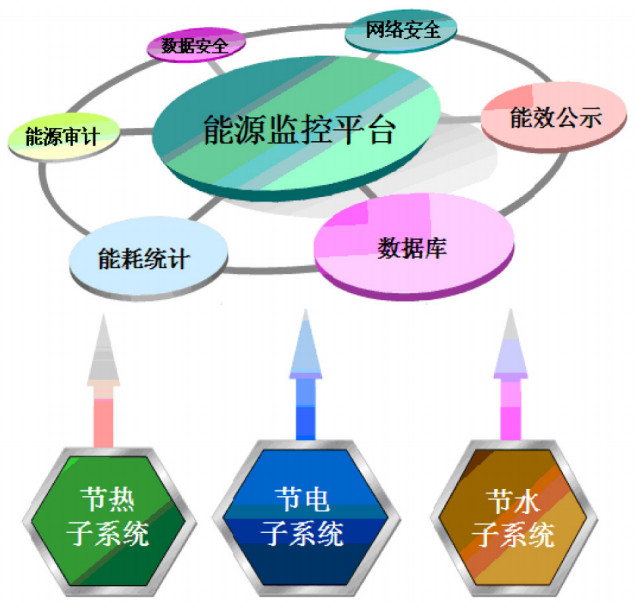

xx学校智慧校园节能监控平台，通过业务集成连接能耗监控系统、供水自动化监控、变配电电环监控、智慧能源云、电动汽车充电管理、供暖优化控制、教室照明和风扇控制，分体式空调优化控制、路灯节能控制、网络预付费系统等相关单元和子系统，通过多协议网关实现不同数据接口的统一，通过在线方式在数据库中建立通用数据模型集成达到节能监管平台的核心分析层管理，通过核心分析层进行分析优化，实现学校能源监控的一体化管理。

为实现精益综合能源管理中心“安全、高效”的能源管理要求，本项目系统采用了管理中心的设计，多层次的分布式管理方案，管理中心监控来自能源的能量流向。全面供应终端消费。，通过平台分析结果对设备进行智能控制，进行合理调度和调配，安排和管理节能任务。

平台设计理念

节能校园建设以校园能源监控系统建设为基础。这是一个涉及面广、时间跨度长、影响范围大的系统工程。要确定正确的方向，明确具体的管理目标，循序渐进。

作为xx学校智慧校园节能监管平台的基础和核心内容，其总体建设思路以“全面统筹、循序渐进”的八字方针为指导。

整体协调：

以“云”平台为核心，以“数据”为基础，以“数据分析”和“数据挖掘”为主要手段，以“角色”为服务对象，为不同角色提供不同的系统功能和数据，构建校-校-房（或重要设备、重点耗能单位、重点耗能设备）多层次能源管理体系。同时，建筑节能监管体系建设与未来绿色建筑规划建设有机结合；

一步步：

以xx学校智慧校园节能监管平台为框架，结合校园能耗管理体系，逐步建立和完善校园能源管理体系和能源管理标准；

采用从上到下、从面积到建筑、从建筑到房间的实施策略。先将小区下属建筑的一级能耗（建筑总能耗）逐步纳入区域能源管理平台，然后逐步构建建筑能源管理平台。系统将建筑内的二次、三次能源消耗（楼层与房间之间的能源消耗）纳入建筑能源管理系统；

充分利用现有资源，对接现有能耗数据采集设备或系统；

根据平台数据，逐步完善不同建筑类型之间的能源管理数据标准，为其他建筑提供参考数据；

根据xx学校性质，逐步完善能源管理系统个性化定制功能，使能源管理平台更贴近学院实际。

系统方案通过建设xx学校智慧校园节能监管平台，构建“能量流+信息流+商流”的梯级控制网络。实现能源智能管理、能源智能供应、能源信息共享与成果展示、能源关键技术创新与应用示范的学习与研究共享平台。具体如下图所示：

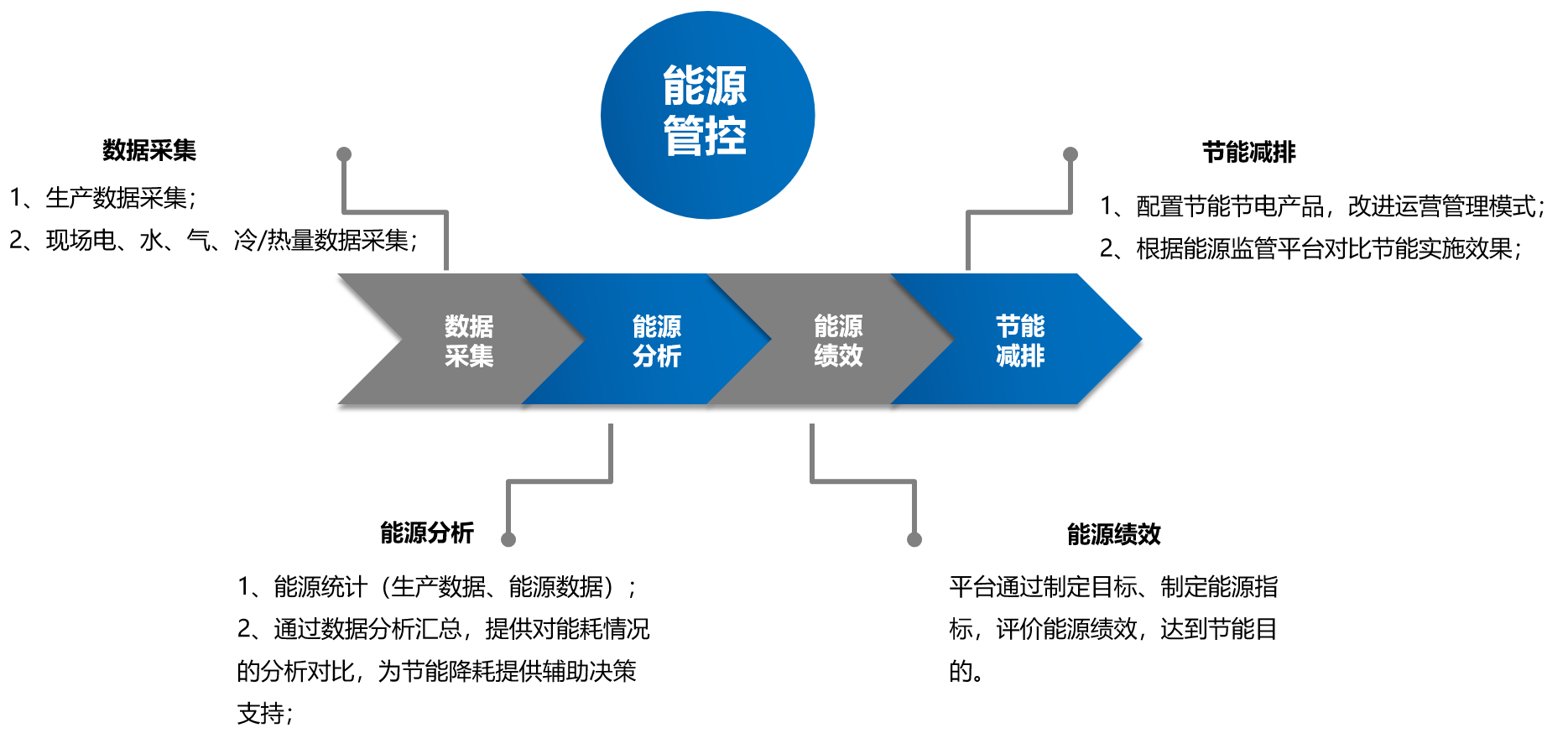

平台组成

xx学校节能监管平台项目建设是一项系统工程，重点是能源分配和综合利用。和传感）和校园能源基础设施（水电公用事业）。主要用户有：学校及相关职能部门、学校教职工和学生。整个系统架构如下图所示：

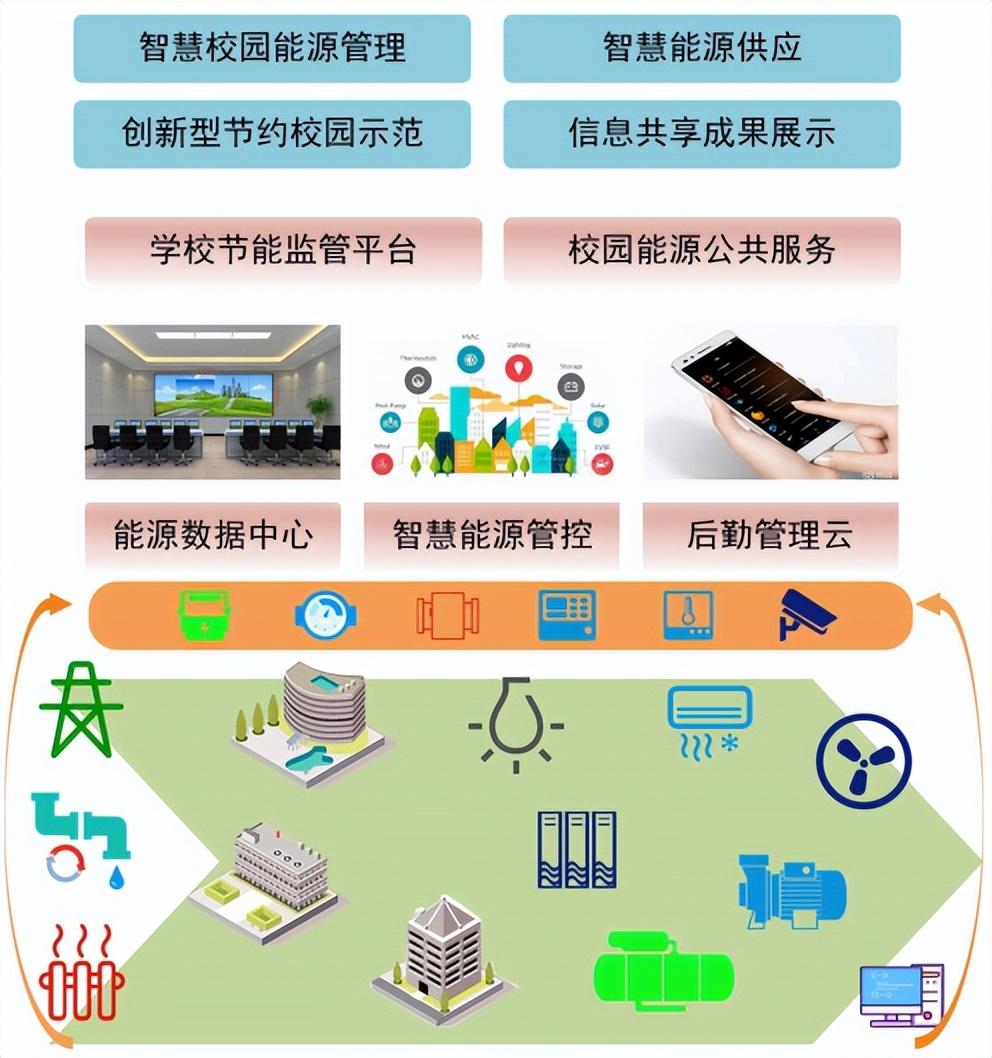

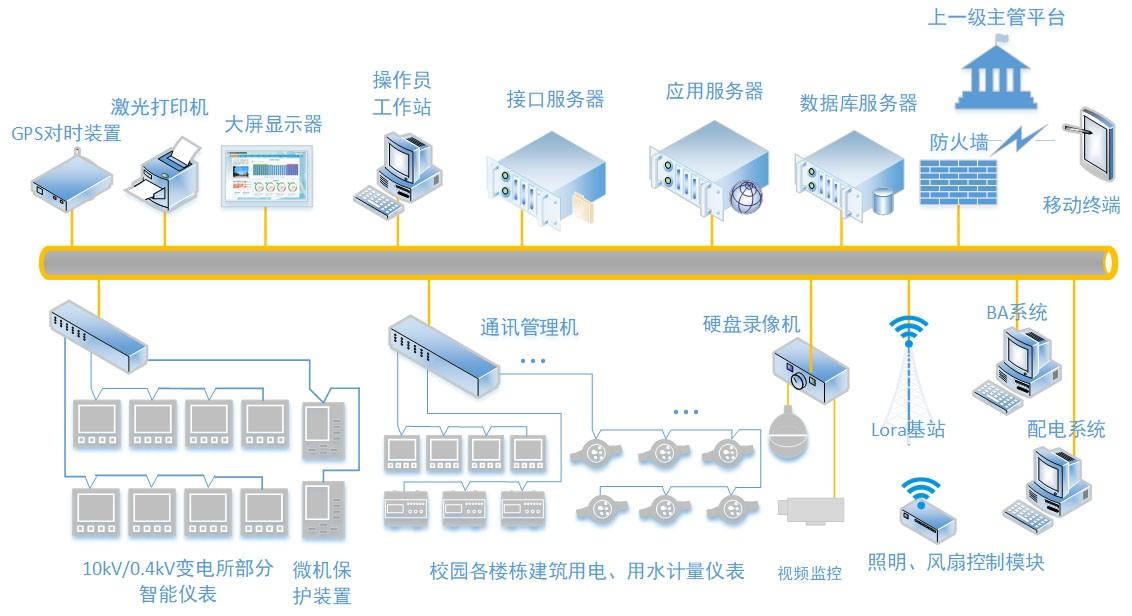

智慧校园综合能源系统架构图

开放创新的综合能源管控平台：以用户为中心，满足用户能源需求，引导用户增加绿色需求，提供系统综合能源消耗方案，实现能源供需动态平衡配置，大幅提升能源生产和使用效率，有效提高学校能源管理的行政效率和科学化水平。

该平台是整个智慧校园综合能源系统的核心部分。可构建校园区域自主控制与中央优化决策相结合的运行模式，实现能源供需一体化的积极参与和高效利用，以及能源的综合协调和高效控制。

共享互联校园能源物联网：加强校园能源系统智能感知，确保能源数据及时、完整、准确、可靠，实现能源流和信息流双向流动，支持一体化协同监控能源供应、传输和消耗的控制。校园能源物联网是智慧校园综合能源系统的信息支撑。该部门利用互联网、专网等通信网络，实现能源系统各环节的数据传输和共享，支撑能源系统的综合监测。其建设内容主要包括网络通信和控制传感两部分。

高效优化校园能源基础设施：加强和改善终端用能条件，满足xx学校能源需求，逐步实现能源单一管理向能源供应综合优化转变，为学校“双先”打下坚实基础级”综合改革试点建设性支持。校园能源基础设施是节能监管平台的物质支撑。部门通过扩容、终端建设等方式改善校园能源环境，确保能源供应充足可靠能耗监测系统项目管理，为校园能源管理信息共享和采集提供必要的物理支撑。

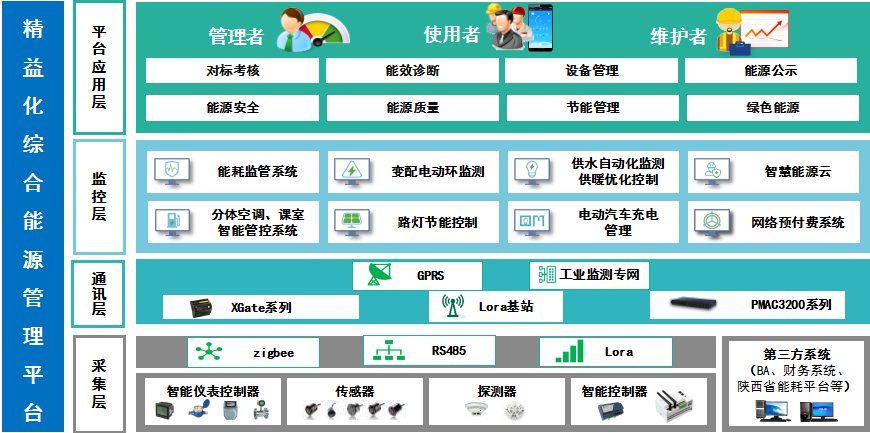

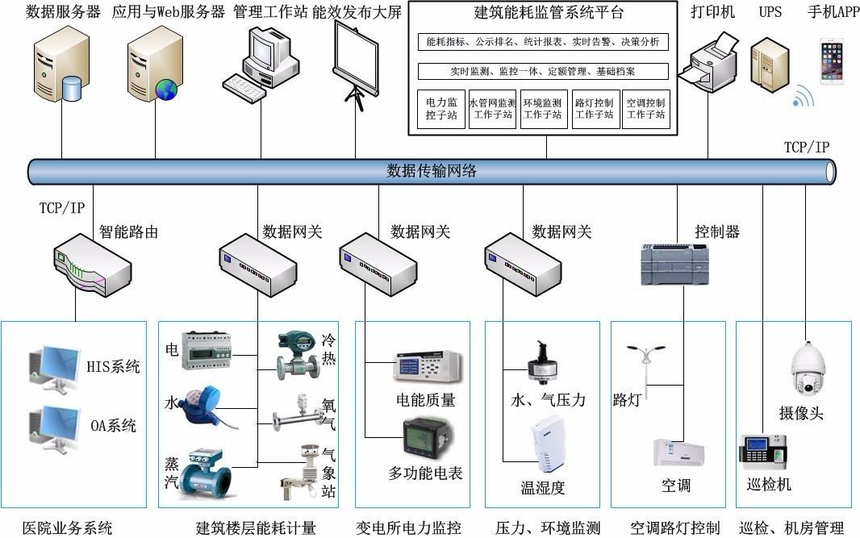

平台架构硬件架构

xx学校可分为教学区、办公区、生活区三大区域。本项目待测能源主要包括电、水、气、冷、热等，部分数据可从原始数据中获取。获得了一些子系统。

为满足学校能耗监管系统对能耗在线监测、计量和运行管理的要求，能耗监管系统采用分层分布、开放式结构设计、按区间单位划分、模块化设计。主要分为三层：系统主控层、通信管理层和现场设备层来实现系统组成结构。在保证系统运行安全可靠的同时，也最大限度地提高了系统的可扩展性，支持各厂家的不同电源。、水、气、热测控装置接入能力。

项目系统主控层由管理系统软件、大显示屏、数据采集服务器、数据库服务器、应用服务器、Web服务器、定时服务器、工作站、磁盘阵列、UPS电源等相关硬件设备组成。实现对整个系统的全面能源监控、分析和管理。

系统软件采用B/S和C/S混合架构。用户可以通过或使用WEB和客户端访问系统。支持访问微软IE和以IE为核心的浏览器。平台提供相应的功能接口，满足不同用户的需求。系统软件采用配置方式，支持C++、JAVA等语言编程，可通过功能模块配置满足能源管理需求，后续用户也可通过配置功能进行定制功能的二次开发。系统软件支持，DB2、SQL等主流关系型数据库，支持ODBC标准数据库和OPC/DDE等对外通讯接口，

本项目通信管理层主要由智能网关、工控机、路由器、现场计量仪表数据通过智能网关采集，BA系统、智能照明系统、SCADA系统的数据通过智能网关转发。工控机，对智能网关和工控机中的数据进行转发。通过网络传输到系统接口服务器。

本项目现场设备层主要由分布在各配电室、高压室、供水系统、天然气系统、供热系统的智能电表、智能水表、智能燃气表、智能电能表及控制器组成。建筑物内的系统和耗能单元。实现了学校能耗数据的采集、监控、通讯和远程传输。

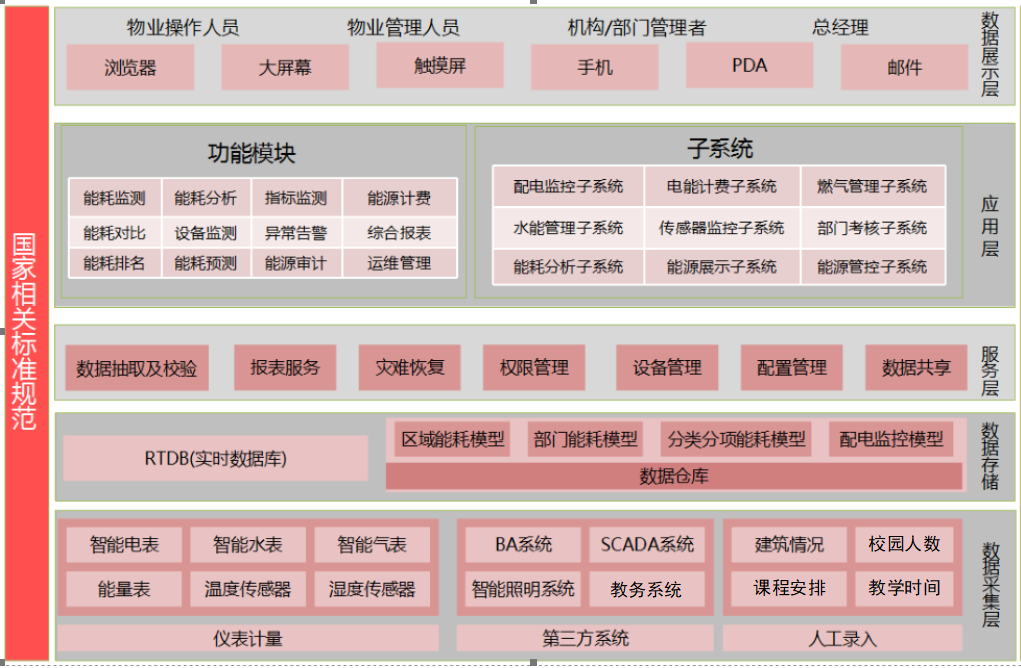

软件架构

软件架构

通过智能电表、水表、燃气表、电能表、温湿度传感器等设备采集各种能耗和环境数据；通过TCP或OPC等标准接口从第三方BA系统、电力监控系统、智能照明系统获取数据；

数据采集​​系统采集的实时数据存储在实时数据库中，实时数据库根据预先建立的数据模型生成相应的数据仓库，供能耗监测系统进行数据分析和分析。评估。

服务层提供数据提取与校验、定期生成数据报表、权限分配管理、系统配置、计量仪表管理等各种基础服务。

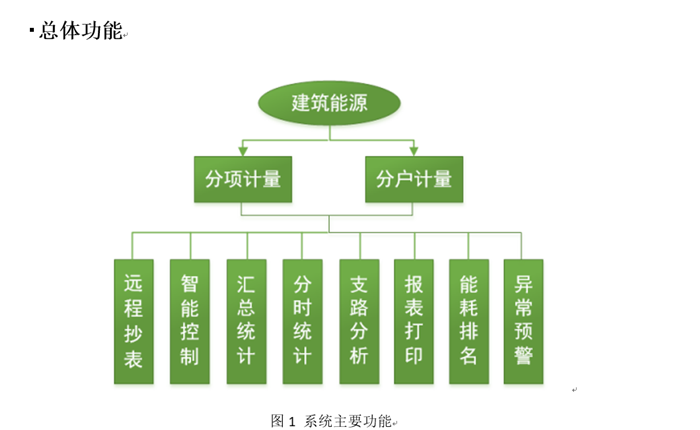

应用层主要包括各个子系统和功能模块，涵盖用电管理、用水管理、用气管理、冷热消耗管理、计费、计量仪表管理、能耗数据统计分析等各个环节。

系统提供多种灵活的数据展示方式，支持工作站、电脑、手机、平板等多种载体，根据操作员、管理者、领导等不同类型用户的需求和权限，展示相应的功能界面。

系统建设方案 能源监管中心

为满足智慧校园“统一监管、数据共享”云服务中心的要求，适应智慧校园的建设思路，中心规划设计为现代化综合数据监控中心。在中心，两套系统可以并行运行，同时保证两套系统的高可靠性、高质量和高稳定性，可以全天候运行，可以共享切换。这套数据监控中心有一个多层次的管理系统。整个系统是基于网络构建的，通过网络传输可以构建全网的智能监控。提供及时优质的维护服务，保证系统的正常运行。

作为校级监管中心，目的是为学校领导和管理部门提供清晰直观的监控平台。因此，本次设计的数据中心配置包括服务器管理机箱、服务器、云平台存储、云计算管理平台、虚拟化软件。、大屏幕及配套设备、操作终端电脑及监控站、桌椅、打印机等的激光无缝拼接；采集并存储其管理区域内被监控建筑物的能耗数据和视频安全数据，并对该区域进行数据分析。处理、分析、展示和发布。具有实时数据采集与通讯、远程传输、自动分类统计、数据分析、指标对比、图表展示、报表管理、数据存储、数据上传等功能。数据监控中心建成后，将实现PB级智能数据存储。展示平台采用无线激光无缝拼接大屏，实现多屏互动，一键分享。
