1. 基本构建思路：

单位能源能耗在线监测系统部署在用能单位内部，由用能单位按照相关技术标准负责建设。主要通过计量仪表、管理信息系统、生产监控管理系统、工业控制系统等对机组能源数据进行采集和汇总，并将数据准确、完整、及时地接入上级在线能耗监测平台，实现能源管理的基本功能。建设内容包括：数据采集系统、能耗在线监测终端设备、企业端能源管理软件等。

系统实现用能单位能耗实时监控，提供资源共享、产品交流、技术推广等。

2. 施工过程2.1. 现场勘察

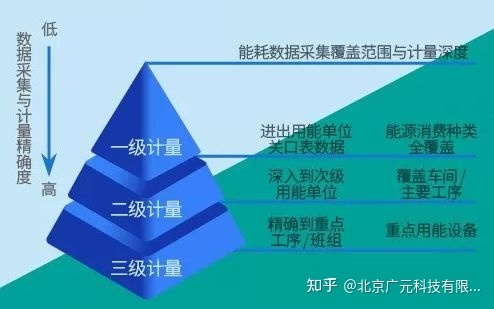

为保证后期施工的顺利实施和项目的顺利验收，公司将派专人对施工现场进行勘察。根据国家相关政策、地方政策和企业所属单位确定需要计量的能耗数据，统计计量点。根据实际情况，企业需要计量的数据分为一级计量、二级计量、三级计量。由于各个计量等级所涉及的数据和测点不同，所涉及的建设内容也会有很大的不同；测量仪器的选择基于要收集的能量类型，包括电表、超声波流量计等电器。另外，无法通过自动采集获取的数据可以手动填写；对于项目中涉及数据传输的通讯设备和通讯设备方式的选择，根据现场情况，采用有线或无线通讯方式，通讯设备主要包括红外抄表器、AI蓄电池模块、RS485共享器、等等。;

2.2.项目设计

根据现场勘查情况，确定设备配置清单（主要包括硬件配置及方案及软件要求及接入方式）、施工人员配置、预计进入时间、预计上报时间、预计验收时间、预计施工地点需要企业与其他企业合作其他事项待定。

2.3.现场实施

现场实施阶段，施工人员进入现场企业能耗监测管理，根据调研情况安装调试硬件设备，实时更新工程进度，保存相关施工材料企业能耗监测管理，确保工程如期顺利完成；硬件部分安装完成后，运维部门会根据上一阶段调出的相关信息，进行软件实施配置，包括耗能单元配置、产品信息配置、指标配置、企业基础信息配置、数据统计等的合理性确认；审查实施结果。审核通过后，具体执行人提交申请。

2.4.报告与验收

建设完成后，运维部门根据不同省市的要求、国家标准和地方标准进行上报配置，确认上报成功。上报成功后，继续跟踪上报稳定性。一般稳定报告期为15天。稳定报告期也可以根据企业的具体要求进行延长。稳定报告期结束后，将获得政府验收报告。为耗能单位提供系统培训和技术支持。

3.网络架构：

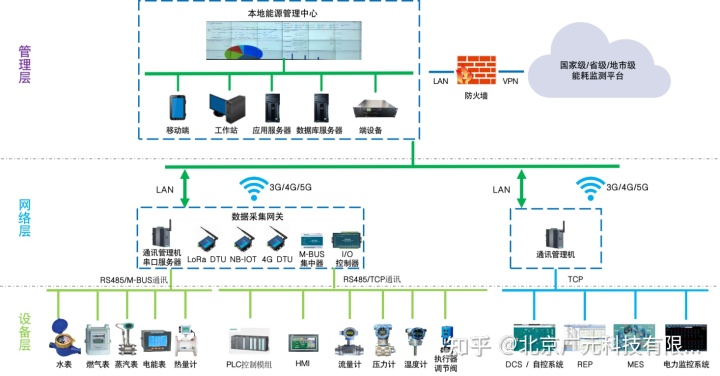

基于物联网的在线能耗监测平台网络架构图如上图所示。该架构由设备层、网络层和管理层组成。

3.1.设备层：

包括各类电能表、油表、水表、煤气表、煤气表等电能计量设备（需具备通信功能，不具备通信功能的设备需更新迭代）和工控系统。

3.2.网络层：

网络层包括通信管理机、DTU、协议转换器等，主要基于部署在企业侧的能耗单元能量采集设备，通过有线或无线方式实现能耗数据的采集。目前能耗数据的采集主要包括三种方式：一是通过数据采集器实现现场级数据采集，支持多种不同协议的电能计量传感器，可同时进行电表、水表、燃气表电表和其他智能电表。数据采集​​; 二是与REP、DCS、电力监控系统服务器等管理系统连接，实现数据采集；第三，

3.3.管理：

管理层利用能源管理平台对能源消耗数据进行汇总、统计、比较、分析和可视化，得到能源消耗排名、消耗成本、变化趋势等分析结果，展示给领导和领导通过多角度和直观的图表在各个级别。各管理部门也可以根据这些分析结果帮助制定考核管理制度，协助领导决策；也可以按照国家或地方政府的要求，将相关能耗数据上传到省市级平台或国家级平台。

（待续）
