摘要：2008年1月3日，北京市建委、市发改委公布了北京市部分实施能源审计的国家机关和大型公共建筑的平均用电量和用水量。 2011年，江苏省住房和城乡建设厅印发苏建汉科[2011]257号《关于加强办公楼和大型公共建筑能耗监测工作的通知》，要求加强节能减排工作。办公楼和大型公共建筑的消费监测。管理层，2015年3月，江苏省十二届人大常委会第十五次会议通过《江苏省绿色建筑发展条例》，要求加强建筑分项计量数据采集和绿色评级，一系列政策文件显示了国家和地方政府对收集建筑能耗分计量数据的重视。
关键词：多功能仪器；能耗监测系统；
一、简介
目前，我国是世界第二大能源生产国和消费国。统计数据显示，我国建筑能耗约占全国总能耗的28%。其中99%是能源密集型建筑；只有4%的既有建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。
二、设计基础
建筑能耗监测系统是按照制定的《国家办公建筑和大型公共建筑能耗监测系统》设计开发的，设计依据充足，标准完善。
技术要求
《国家机关办公楼和大型公共建筑能耗监测系统项目能耗数据采集技术导则》
国家办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则
《全国办公建筑和大型公共建筑能耗监测系统建筑分计量设计安装技术导则》
国家办公楼和大型公共建筑能耗监测系统数据中心建设与维护技术导则
《国家机关办公楼和大型公共建筑能耗监测系统建设、验收及运行管理规范》
《国家机关办公楼和大型公共建筑能耗监测系统软件开发使用说明书》
江苏省建筑节能监测工程技术方案
DGJ32/TJ111-2010《公共建筑能耗监测系统技术规程》
苏建汉科[2011]257号《关于加强办公楼和大型公共建筑能耗监测工作的通知》
《江苏省绿色建筑发展条例》
三、设备选择
导轨式多功能仪表
功能：有功电能、电流、电压、有功功率、功率因数
准确度等级：不低于0.5级
变压器精度：不低于0.5级
电气接口：RS-485
通信协议：-RTU
安装位置：变电站出线回路
安装方式：导轨式
四、系统架构
该项目是德清宝湾国际电子商务物流港项目的Acrel-5000能源管理系统。实时采集数据，在各个项目现场设置通讯采集和部署系统后台，通讯管理员将数据传输到系统后台。实现项目能耗监控。

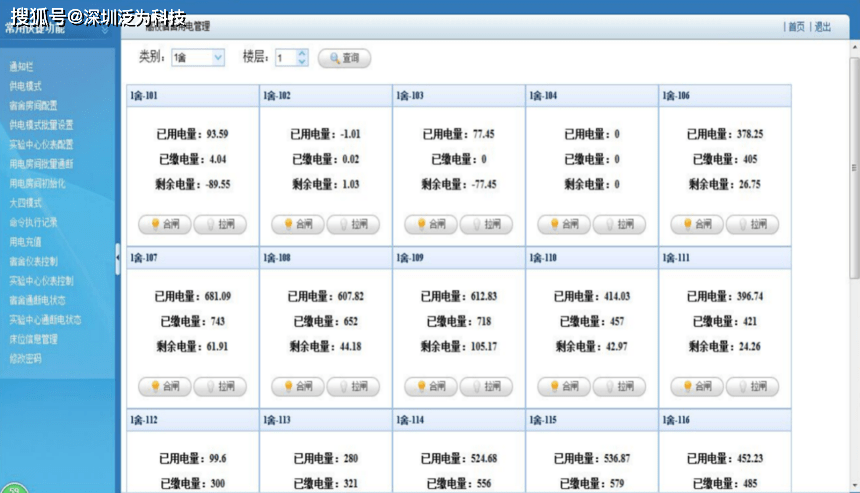

五、系统软件模块

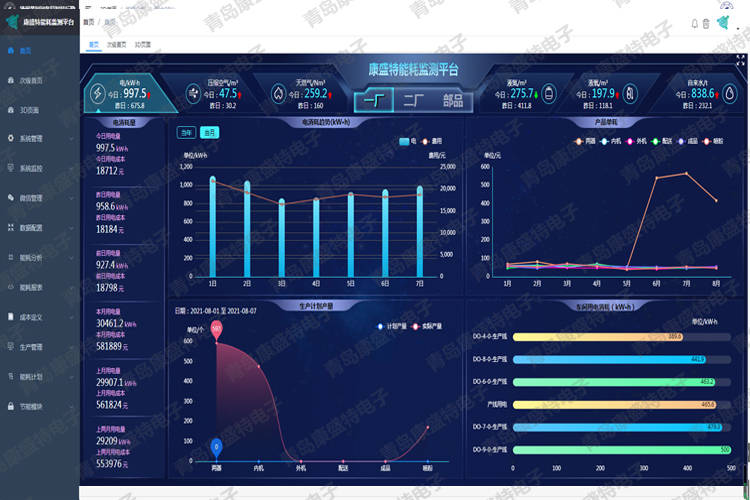

①综合能耗主界面
反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；
虽然建筑能耗的种类很多，但可以用电表计量的主要是电和水，界面下方显示了这两种能耗的每小时能耗曲线；
②分支能耗主界面
显示当日当月用电量峰值（电能对应最大需量值）。显示当日用电量、当月用电量、当年用电量和昨天同期用电量、上月同期用电量、用电量与上年同期持平。蓝色负号表示当日能耗值低于上期，红色字体表示当日能耗值超过上期能耗值。以条形显示过去 48 小时、31 天、12 个月和 3 年的能耗。右上角显示过去15分钟的曲线（功率表显示功率曲线，流量计显示流量曲线），同时显示当前值和15分钟内的最大值和最小值。

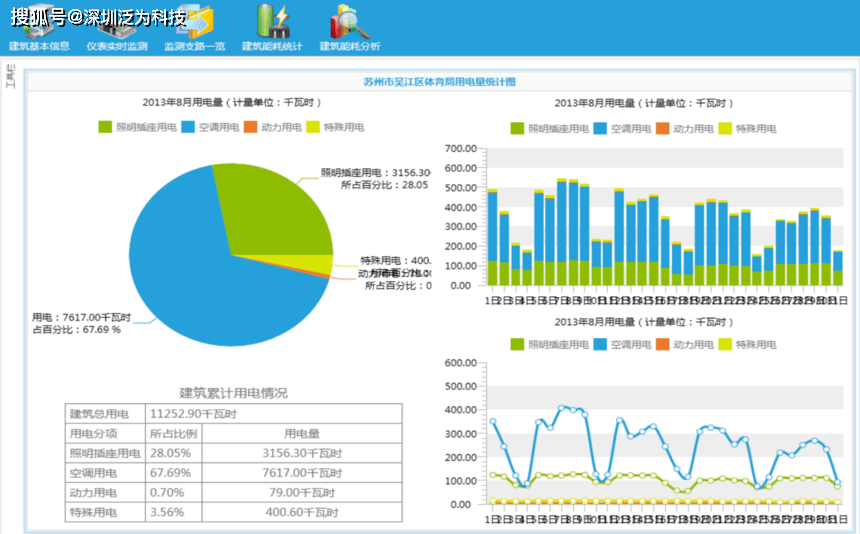

③分项能耗统计
子项能耗的主要目的是对项目整体用电量进行安装照明插座和功率的子项统计。
统计数据可以导出到Excel；
④区域能耗统计
按区域统计和显示能耗。每日分项能耗同比分析图显示了不同区域当天和昨天的能耗直方图（蓝色柱代表今天能耗监测管理云平台，绿色柱代表昨天）。过去31天各地区能源消耗比例以饼状图显示，右侧堆叠图和条形图显示各地区过去31天能源消耗趋势。

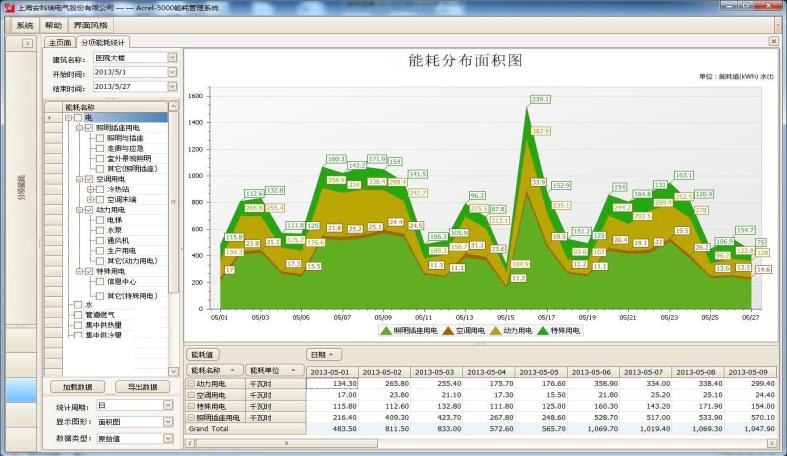

⑤分支机构能耗趋势统计
一定时间段内各配电回路的日、周、月、季、年能耗统计。能源消费分时段分类能耗趋势分析。
⑥能耗对比
用于分析本期与去年同期的用电量对比。
数据可以导出到Excel；
六、效果分析
根据德清宝湾国际电商物流港项目能耗系统运行效果分析，按照分类分项计量的原则，建立典型的能耗分析模型，可以实现更好的能源管理和节能增效。
①建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，提高节能改造的针对性。
②建立能源消费区域和部门统计和公示，进行能源消费排名和评估。
③建立能源管理，提高管理自动化水平。
④通过能耗监测系统提供的同比分析数据，量化节能改造结果，最大程度展现节能效果。
八、结束语
大型公共建筑总面积不到城市建设总面积的4%，但总能耗却占全国城市总用电量的22%。 10到20次。公共建筑是节能减排的重点。做好公共建筑和办公建筑的节能工作，对于推动和带动节能工作，实现节能减排目标具有重要意义。
参考资料：
[1].技术要求
[2].DGJ32/TJ111-2010《公共建筑能耗监测系统技术规程》
[3]。苏建汉科[2011]257号《关于加强办公楼和大型公共建筑能耗监测工作的通知》
