建筑能源管理系统

系统背景

改革开放30年来，我国生产力水平显着增长，带动了人口城镇化水平的快速提升，我国GDP的快速增长，带动了国内生产总值的快速增长。中国大中城市的高楼林立。建筑的不断“长大”和“长大”，必然会带来能源消耗的增加。因此，“节能建筑”成为建筑行业的首要话题。近十年来，随着电子技术的革命性进步和软件技术的不断提高，各种电子设备，结合软件技术，实现了建筑能耗的实时监控和管理。通过计算机系统监测建筑能耗已成为建筑能耗管理的必要手段。

系统网络结构

数据采集​​层

● 由电能质量表、电能表、水表、燃气表、冷表、热量表、空调控制器、照明控制器等各种水、电、气等能源计量和监控装置组成。

● 数据采集层的各种监控设备必须具备通讯功能能耗管理体系，最常见的是RS485接口

● 数据采集层设备通过RS485接口将监测到的各种数据传输到通讯管理机（或串口服务器），通过通讯管理机上的端口连接数据服务器和管理软件

网络通信层

● 网络通信层决定数据采集层采集的数据如何传输到数据服务器

● 根据网络通信层的投入，可采用光纤通信、3G/GPRS无线通信、RJ45接口通信等多种方式组成以太网

● 内部网络经常使用认证、数据加密等方式来保证数据的安全传输

系统管理

● 以应用软件为核心，包括数据库系统、Web服务器等，将通过数据采集层采集并通过网络通信层存储在服务器中的数据进行分类、监控，并由打印机输出为报表，或通过屏幕墙发布某些数据

● 当某些数据出现异常时，数据采集层仪器上的输出继电器信号将控制相应回路或阀门的开闭

● 您可以通过互联网向您的手机或邮箱发送短信或电子邮件

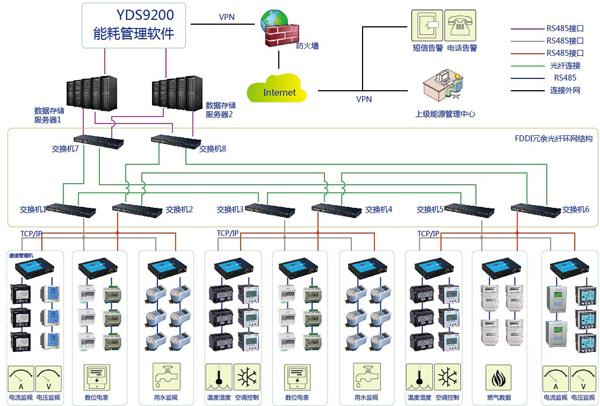

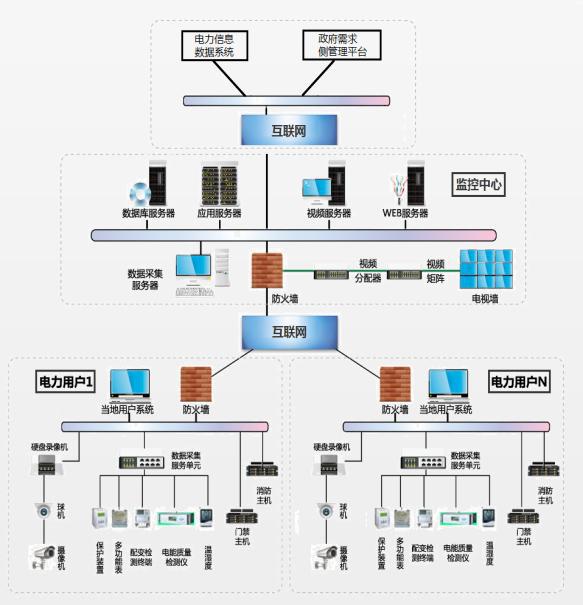

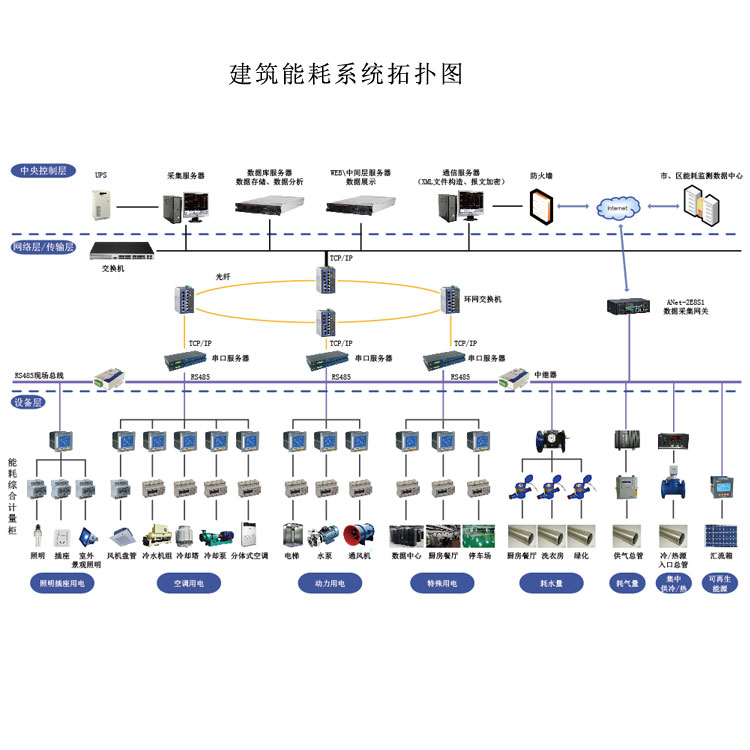

系统结构图

系统功能

监视器

通过监控能耗管理体系，获取各种真实数据

● 能源消耗分类：水、电、煤、气、热、冷

● 按项目能耗：空调、照明、电力、特种用电

● 分时能耗：白天、夜晚

● 建筑能耗：不同建筑

● 部门能耗：不同部门

● 设备能耗：关键设备

分析

借助软件，可以对采集到的真实数据进行分析，了解整个建筑的能耗状况，以及各个部门、建筑、不同时间段的能耗差异。

● 能耗排名

● 能耗报告

● 能耗曲线

管理

在了解建筑能耗细节后，制定相应的规章制度，对高耗能部门进行人为干预，减少能源浪费。设置能源消耗配额。

● 设置能源消耗配额

● 当接近能耗限额时，将通过短信发送警报

● 能耗公告，高耗能部门月度公告

控制

对某些设备的开启和关闭进行必要的自动控制，以降低能耗。还可以通过监测长期能耗数据，制定科学的节能改造方案。

● 照明定时开关

● 空调温度控制

● 节能改造

节能改造完成后，可以通过系统监测得到的数据来验证节能改造的真实效果
