概括

采用多功能仪表DTSD系列，系统采用现场联网方式。联网后通过现场总线进行通讯并传输到后台，通过Acrel-5000能耗管理系统实现配电。安科瑞崔远航，回路用电量监测与能耗统计分析。

关键词

大型公共建筑；能耗监测系统；ACREL-5000

1 简介

近年来，多项建筑节能管理标准和指南、单位能源能耗在线监测管理标准相继出台，能源利用效率越来越受到重视。安科瑞能源管理系统可为楼宇及企业能耗、节能提供数据支持。

2 设计依据

GB 50052《供配电系统设计规范》

GB 50054《低压配电设计规范》

GB/T 50063《电力装置用电计量器具设计规范》

DL/T 448《电能计量器具技术管理规程》

3 项目概况

在济南轨道交通R3线一期工程控制调度中心，安科瑞崔远航位于R3一期工程奥体中心西站北侧连接地块。场地西接纵九路，东接奥林匹克西路，北接横石路，南接解放东路。场地占地面积约17312.69平方米。分为地上南北两地块，地下连成一栋。仪器型号为DTSD系列多功能仪器济南能耗监测管理平台，共274台，通过485通讯线上传至通讯管理机，通信管理机通过网线与后台服务器连接。背景位于一楼的消防控制室。根据项目性质，设计了一套能耗系统。电表的数据通过能耗网关的串口直接采集。数据采集​​完毕后，按照能耗、安科瑞崔远航、分项原则进行分类分析。

本项目旨在解决基础能耗数据的智能化、自动化、可视化、可量化的采集与存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测宣传平台。

4 系统架构

安科瑞Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备、测控单元为基本工具。它为大型公共建筑的实时数据采集和远程管理提供了一个基础平台。与其他楼宇自动化系统的数据转发构成了一个复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

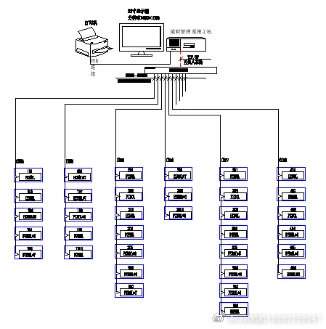

系统结构图

5 系统软件模块

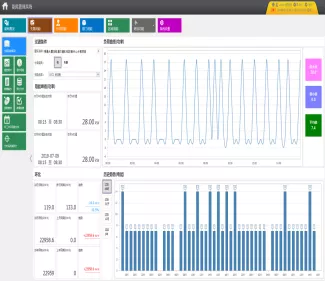

综合能耗主界面

当天用电量曲线

反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；

用电量主要以电表计量，界面下方显示当日每小时用电量曲线；点击每个能耗类别的上方区域，可以跳转到能耗类别，安科瑞崔远航，使用 可以分析主界面；

可通过下拉框切换建筑，可根据项目需求更换建筑图片；

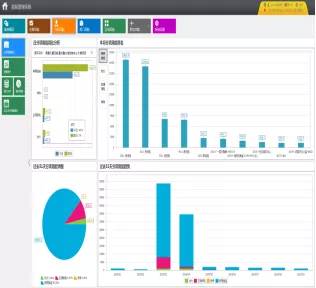

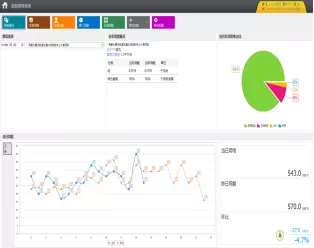

分类能耗主界面

反映某类（如电）能源消耗当日与上一日同期、当月同期与上月同期、当年同期与上月同期上年同期及比较、增幅及增加值；

反映某品类近48小时、近31天、近12个月、近3年的能耗趋势；

反映某子项能耗的当月能耗饼图；

反映一年中各月某类能源消耗量的同比分析图；

分类能耗分会能耗统计报表

分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；

借助数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；

统计数据可通过直方图、点线图、堆积图、饼图等多种图表展示；

统计数据可以导出到Excel；

能源消费分部非工作日能源消费分类

统计各分支机构工作日和非工作日的能耗，非工作日可通过系统灵活设置

统计数据可以导出到Excel；

分类能耗分部同比分析

各分公司当年月度能耗统计和上年同期能耗统计；

按分支能源收集的能源消耗分类

任意两次查询各支路的抄表，并计算差值；

时间精确到分钟；

分时段能耗分类能耗趋势分析

可以查询任意一个支路在一定时间内的能耗，参数（如电压、电流、功率、功率因数等）不能交叉；

数据以图表或表格的形式展示，图表可通过鼠标操作放大、缩小、移动；数据可以排序（值，）；

数据可以导出到Excel；

明细能耗主界面

配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；

配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；

配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；

按项目配置能耗统计所涉及的计算、安科瑞崔远航、仪表、比例、计算方法等信息可根据项目情况灵活配置。这里的配置信息会影响每个类别的能耗。用能量分析小模块中的功能；

为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。

6 展望

根据顺通大厦和轨道交通R3线控中心大楼能耗运行效果分析，建立典型的能耗分析模型进行统一分析。

建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，提高节能改造的针对性。

选择节能设备。

再好的节能设备，也无法控制浪费，无法发挥节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。

通过能耗监测系统提供的同比对比，安科瑞崔远航通过数据分析，量化节能改造成果，展现节能效果。

7 结论

大型公共建筑总面积不到城市建设总面积的4%，但能源消耗总量却占全国城市总用电量的22%。是房子的10到20倍。公共建筑是节能降耗的大户。做好顺、安科瑞崔远航、通楼和轨道交通R3线控制中心大楼项目的节能工作，对带动节能工作济南能耗监测管理平台，实现节能减排目标具有重要意义。
