摘要： 阐述了建立能耗在线监测系统的目的和意义，重点分析了系统的技术路线和模块设计，设置模块的完整功能和功能，以及系统功能的实现。 ，有利于减少能源管理环节，优化管理流程，提高能源用户的竞争力和经济效益。

关键词：能耗；信息系统; 节能

介绍

“十二五”节能工作对实现能源管理的信息化系统建设提出了更高要求。应用信息化建设数字化能源管控系统，实现能源消耗在线监测，实时准确掌握重点行业、重点企业、关键工序的能源消耗情况，加快建立重点能源消耗在线监测系统。用能单位，实现在线动态能耗监测，促进节能降耗，实现绿色低碳转型发展具有重要意义。

一、建立能耗在线监测系统的目的

1)实现两个级别的服务。一方面，为各级领导提供直观、简洁、快速的数据信息查询和决策支持服务；

2)系统的运行可以充分利用现代网络技术和数据库，通过与政府和部门办公网络平台的对接，实现信息的快速传输、共享、管理和应用。

3)运用数学模型、预测预警、数据库与数据挖掘等理论方法和技术，对相关数据进行深度处理和分析，提高监测数据的应用水平。

二、建立能耗在线监测系统的技术路线

2.1 管理方面

依托计算机网络技术、通信技术、测控技术等信息技术，实现能源与节能管理的数字化、网络化和空间可视化，完善能源基础数据体系，建立科学完善的能源利用监督评价体系，创新能源监督管理。支持能源节能宏观综合决策能耗监测管理系统厂家，实现政府信息化建设相关资源共享，提高能源管理水平，促进地方能源效率水平提升。

2.2 技术方面

利用智能技术建库，构建智能能耗信息管理系统，通过能耗分析引擎，增强能耗数据动态分析、各项指标综合分析、对标分析等分析功能，智能生成能耗数据报告。

现阶段比较成熟的系统架构是基于B/S结构（/，浏览器/服务器）模式，运维成本低，系统维护升级成本低，在行业内处于领先地位。

网络通信主要由通信管理机、以太网设备和总线网络组成。以网络数据传输为主要通信方式，也可根据网络实际情况，采用3G、GPRS、TD-CDMA等数据方式实现数据采集点与企业信息中心的连接。

2.3 功能方面

在线监测系统对当地重点用能单位（包括煤、电、油、气、水、热等）的能源消耗情况进行采集、报告、汇总和分析，并生成动态数据曲线和报表，并使用分析数据，根据节能法规和能源监测标准和方法，进行科学的专家咨询和决策，针对不同的企业问题，自动生成解决方案，帮助企业科学使用能源，达到节能目的。

三、能耗在线监测系统应具备的功能

3.1 能耗数据采集功能

1)能够利用网络通信技术，如企业局域网、工业总线系统，将计量点信号采集到系统中。

2)能够利用网络技术将工业控制系统和企业信息管理系统的数据采集到系统中。

3)可实现能源采购、加工转换、消耗、损耗、库存等统计数据的录入和更新。

3.2 能源管理的基本数据管理功能

1)企业能源类型、计量单位、能源消耗过程、能源消耗设备参数、计量设备配置信息等。

2)更新企业能耗指标、参数、国家和地方标准要求和配额。

3.3 数据存储查询功能

1)实时数据和历史数据可以根据企业要求的时长和期限进行存储和备份，保证数据存储的安全性和可靠性。

2)可根据企业管理需要进行分类查询，方便快捷。

3.4 能耗统计分析功能

1)可以对各种能源（水、电、气、热等）的利用全过程进行统计分析，建立能量平衡，进行平衡分析。

2)分析设备能效状况，与历史数据、标准限值和企业管理指标进行对比，当偏差超限时，通过报警功能及时提示用户。

3)根据国家标准和企业需求对企业能耗进行分解，如总能耗、分类能耗、分项能耗、区域能耗、产值能耗、产品能耗或人均能耗能耗、统计计算 初步分析后，可实现定额管理，进行初步的能源需求预测。

4)企业能源成本统计分析，能源成本计算与历史数据对比分析。

5)企业节能统计分析。

6)初步能源审计功能可以汇总分析企业的能源消费结构、去向、综合能耗（产值、单位产品）、节能（含减排），并进行有针对性的对标（地区、行业） ，企业历史数据）。

3.5 网络服务功能

1)能耗数据集中管理，相关部门站点可根据权限访问或处理数据。

2)异地办公功能，可通过互联网接入能耗监测系统，实时掌握能耗情况。

3.6 数据显示监控输出功能

1)在用能过程、工艺流程、用能设备的相关点上，实时数据准确及时显示，监控用能系统和设备状态。

2)统计数据分析以图表形式展示，可生成能源管理报表并支持打印。

3)可以实现能源利用异常状态和设备能耗的告警输出。

四、建立能耗在线监测系统的框架

4.1 基本信息管理模块

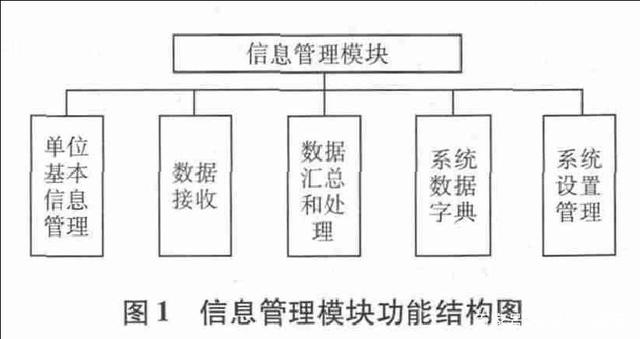

信息管理模块结构图如图1所示。该模块主要为系统运行提供基础服务，完成用能企业/单位用能数据的接收、汇总和处理，实现基础信息管理、基础数据用能单位的设置和系统维护，进行系统运行的全过程。跟踪、监控和管理。

结构图

1)用能单元基本信息管理子模块。

实现对各用能单位基本信息的分类管理。注明企业所在地区、行业、单位类型、编号、名称、主要能耗概况、负责人、联系人、联系方式等信息。

2)数据接收子模块。

实现单位能耗能耗数据的审核验收。正常接收的数据经过审核后添加到数据库中。当数据发生变化时，会提示用户修改数据。

3)数据聚合和处理子模块。

该模块将采集到的原始数据加载到数据库中，进行汇总和分类处理，自动生成统计数据，建立企业能源信息数据库，进行各种分析和查询。该模块还可以设置数据采集日期，并对逾期未上报数据的企业进行发布和提醒。

4)系统数据字典子模块。

实现对系统涉及的基础数据的定义，包括：行业定义词典；单位类型定义字典；企业定义词典（包括大用能单位的定义，如：双三十、省百、省千、国家万能源分类定义词典；能源名称定义词典；计量类别定义词典；计量单位定义词典；能耗指标定义子行业产品统计指标、钢铁企业吨钢可比能耗计算方法、各种能源折算标准煤参考系数等相关定义和计算方法；主要耗能设备（包括通用和特别的，

5)系统设置管理子模块。

实现系统用户和权限的设置；实现系统数据的备份和恢复，保障数据安全；实现系统日志管理，完成系统的整体规划和管理。

4.2 能耗数据统计分析与管理模块

该模块实现了针对不同能源类型和用途的数据查询、统计、分析和报表生成等功能。

1)能耗数据汇总和报表生成子模块。

提供多种按类别查询汇总的方式，时间段可以是每天、每季度或每年。

2)能耗分析子模块。

利用能耗数据库分析用能企业各阶段的能耗情况，制作全省或某某阶段各阶段煤耗、电耗、油耗、气耗、水耗的曲线图对重点行业或主要耗能设备进行专项统计分析；对能源生产、安全、流通、消费全过程进行跟踪、监督和管理，实现能源生产和消费的公示。

3)企业能耗综合分析子模块。

它包括四个部分：比较分析、极限分析、历史增长分析和横向跨行业分析。实现综合能耗状况统计、分行业产品能耗状况统计、产值能耗状况统计、企业节能状况统计和能耗结构分析等功能。

4.3 单位能耗等级识别与评价模块

该模块采用计算机智能技术，根据企业上报的数据，通过比较国家和地方的能源消耗定额、定额量化指标、能耗标准，识别能源消耗水平。

1)主要产品单位能耗子模块。

统计企业主要产品的单位能耗和单位综合能耗，生成能耗指标报告、能耗指标对比图等基本评价依据。

2)主要行业能源利用状况和一般耗能设备能源利用状况子模块。

根据国家制定的13类通用耗能设备的相关能效标准，对重点耗能单位进行重点通用耗能设备的能源利用效率选择性检测，更加真实反映了当前全省重点耗能行业的耗能设备情况。的操作。

3)年度节能统计子模块。

根据企业主要耗能产品的单位能耗指标，以及企业其他产品的节能率、各企业的节能率和重点行业的节能率和比例计算，以及技改项目的节能计算。

4.4 能源安全预警模块

该模块对企业能源消耗的各项指标进行计算和分析，根据各项规定和指标，对企业的各种能源消耗状况进行及时的预警和提醒。

1)企业能耗超标预警子模块。

根据全省能源消耗数据和各城市规定的能源消耗指标，对全省能源消耗情况进行综合评价分析，分级设置限值，对超标的能源消耗进行分级警示，并记录和记录。报告。警告。

2)能量储备状态分析与预警子模块。

根据各时期能源消耗规律和近期能源消耗统计，分析能源储备的合理性和保障状况，并用颜色区分等级，以提供判断和决策。

4.5 能耗专家决策模块

该模块通过企业自身各报告期数据的纵向对比，给出企业本周期的能耗评价；通过横向比较，给出了企业能源消耗中可以改进的能源指标。结合能耗专家的意见，给出合理的节能措施和建议。它还利用数学模型、预测分析方法和政策模拟技术，对相关数据进行深度处理，分析预测，并根据设定的参数进行在线处理。

通过系统内部的专家决策支持逻辑模块，对超过能耗指标的企业进行预警提示。预警提示方式在信息发布模块中设置为邮件和公告。

4.6 辅助服务模块

该模块不仅提供系统的其他服务功能，还作为河北省节能监察中心和河北省各市节能监察中心的在线窗口。，获取信息和广泛的沟通。

1)节能相关知识子模块。

主要为企业提供相关制度和法规；能源的基本概念；能源统计基础知识；计算设备热效率的一般规则；综合能耗计算和测试指南；企业节能计算方法；工业企业能源管理指南等节能技术服务。

2)信息发布与通讯子模块。

获得授权的企业和政府人员可以利用该模块提供的功能，在线发布相关法规、政策和系统节能相关信息，为企业和公众提供全方位的指导、服务和宣传。

3)Web 服务子模块。

为企业和政府相关人员提供E-Mail、BBS、资源下载等服务，并开设新闻中心、通知公告、工作指南等栏目。

5.安科瑞工业能耗监测系统介绍（含元器件选型）

5.1系统概述

多年来，我国企业能源消耗的收集大多采用企业定期上报能源消耗报告的收集方式。它并不是对实际能耗的完全客观反映。能耗管理部门没有其他直接有效的手段来获取重点企业的实际能耗信息，更无法有效分析不同类型的能耗指标，制定针对性的能耗管理政策。也无法进一步提出节能方案，有效降低能耗。

工业能耗在线监测系统是集/网络技术、GPRS无线传输技术、Web软件技术、数据库技术于一体的大型数据综合管理系统。系统为各级能耗管理人员、内部用户和观众提供接入网络通道，构建合理、高效的信息传输平台和管理平台。工业能耗在线监测系统的开发和应用，将政府管理部门、企业生产管理、计量管理和节能管理提升到了一个新的高度。.

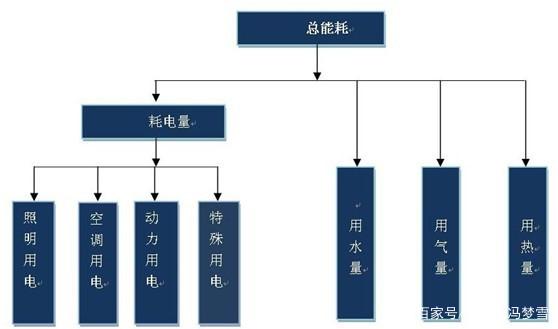

能量构成及监测内容：

能量构成

监控内容

用电：采集采暖、锅炉、空调、制冷、照明、办公、电梯、水泵、风机、换气扇等用电设备的用电信息。主要监控其耗电量，针对大耗电设备监控其电流、电压、功率因数等信息。

配电：采集6kv/10kv配电开关柜、变压器、状态信号、电压、电流、有功功率、无功功率、功率因数、电能质量、功率等。

水：自来水和蒸汽；采集具有485通讯功能的智能热量表、蒸汽流量计、水表等；

气体用途：煤气、天然气；具有485通讯功能的燃气表；

环境参数：采集温度/湿度计，485通讯功能；采暖空调供回水温度；

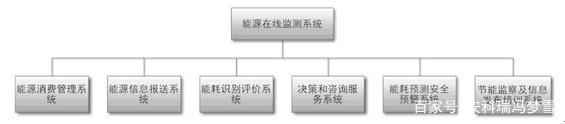

5.2 系统框架

系统框架

（1）能耗管理系统：该系统可以定期进入和收集重点耗能企业的煤、电、油、气、热、水等耗能和耗能工质。 ，并对收集到的能耗数据进行整理和存储。，为汇总分析和报告提供数据支持。

⑵ 能源利用状况信息报告系统

重点用能企业可向市节能监督中心报送当年《能源利用状况报告》。

（3）单位能耗水平识别与评价体系

利用重点能耗单位能耗数据，对企业能耗状况进行分析评估，发现问题。为政府节能管理部门掌握和分析信息、研究节能改造、制定相关政策措施提供科学依据和平台。

⑷ 决策服务和专家咨询服务体系

系统提供直观、简洁、快速的数据信息查询和决策支持服务。对重点用能企业的能源消耗提供科学合理的咨询和指导，帮助重点用能企业及时、正确、可行、有效地提出解决方案。

⑸ 能耗预测、能源安全预警系统

通过系统掌握重点耗能企业的能源采购、使用、消耗和生产情况，对企业能源消耗情况进行综合评价分析，将同期值与限值进行比较，对能源消耗超标情况进行预警。标准。

在综合获取能源使用情况的基础上，进行数据挖掘分析，实现能源消耗预测分析功能，为政府相关部门的宏观决策提供支撑系统。

⑹节能监测与信息发布、法律法规知识培训体系：

通过该系统平台，可对全省重点耗能企业进行综合节能监管；可以发布节能法律、法规和标准，以及能源基础知识、能源统计知识、节能监测方法等资料；可办理与日常节能管理工作有关的公文、通知、公告。等待。

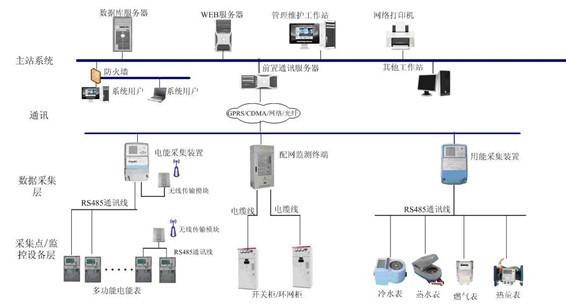

5.3 系统网络结构

系统将各企业能源监控中心的数据信息采集到后台的数据库系统，经过分析处理后提供分析、预测和预警功能。同时，通过门户网站、无线终端等方式，为省、市领导及有关委办局提供多方位、可视化的便捷服务。

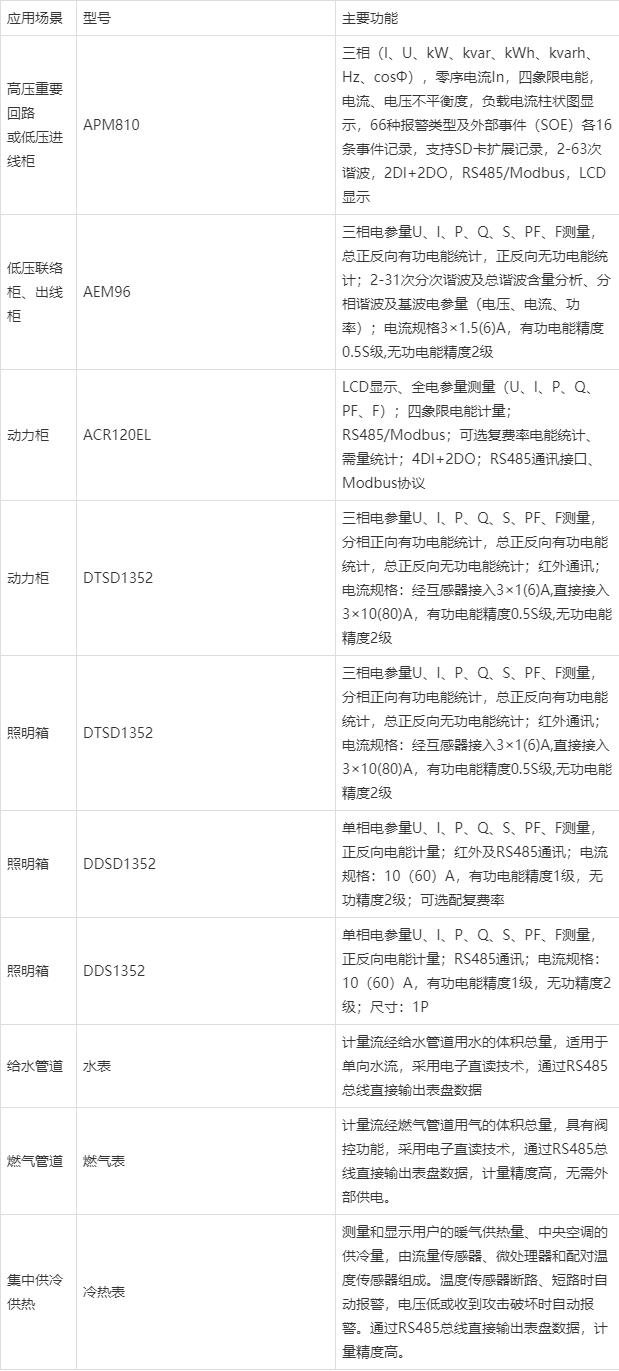

5.4 能耗监测系统产品选型
