摘要：随着社会生活水平的提高和经济的繁荣发展，人们对能源的需求逐渐增加，由此引发的能源危机也越来越严重。如何实时了解、分析和控制学校建筑的能耗，已成为迫在眉睫的亟待解决的问题。传统的能耗智能是按月/季/年周期进行，但学校是每天每小时进行一次，能源消耗也是每天每小时都在发生。本文介绍了常熟市滨江小学项目。安科瑞智能电表用于采集配电现场的各种电气参数。系统采用现场联网的方式。电路电源监控与管理。

关键词：学校、能耗监测系统、ACREL-5000

1、简介

随着节能工作的深入，能源利用状况科学管理方法越来越多样化。能耗管理系统可以实时监控学校各种能源的详细使用情况，发现公共建筑能耗的薄弱环节，促进学校管理水平的提高和运营成本的降低，提供直观的为节能降耗提供科学依据。能源管理系统作为一种管理工具和一种新兴的管理方式，已在大型公共建筑、医院等领域得到应用。常熟市滨江小学Acrel-5000能耗管理系统通过能源采集和管理，降低能耗，增加利润。

2、设计基础

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

能耗计量装置的国家和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

3、项目概述

常熟市滨江小学配电室和楼层多功能电表共有150台安科瑞自主生产的PZ80L-E4系列电表。

4、系统架构

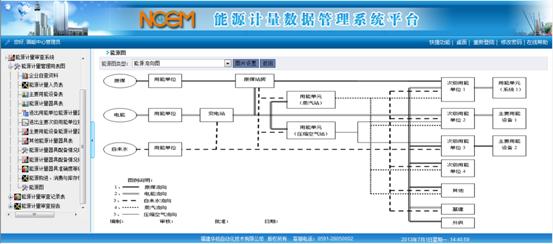

Acrel-5000能耗分析管理系统 根据公共施工现场的实际情况，整体网络结构直接连接后台能耗网关，然后通过TCP/IP将数据上传到监控主机网络。详情如下图所示：

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。整栋楼的仪表分布在配电室和楼层。所有仪器通过485屏蔽双绞线敷设到监控中心，再通过能耗网关发送到系统主机，完成仪器数据的采集和管理。

5、系统软件模块

综合能耗主界面

主页显示该建筑的建筑图片、基本建筑信息、当月按项目用电量和各种能源消耗的饼图。根据选择的建筑能耗监测系统项目管理，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

分支机构能耗

系统可以统计各分店在一定时期内的日、周、月、季统计，能源消耗逐年统计。系统可以查看各分店的能耗趋势，根据已有的日期或自定义时间查询，并能以图表的形式显示分店的总能耗。

分项能耗统计

系统可进行能耗统计，并按分项显示。其中，每日分项能耗同比分析图显示了不同分项当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能耗趋势；子项能耗排名图显示所选子项能耗值对应的前10个分支。

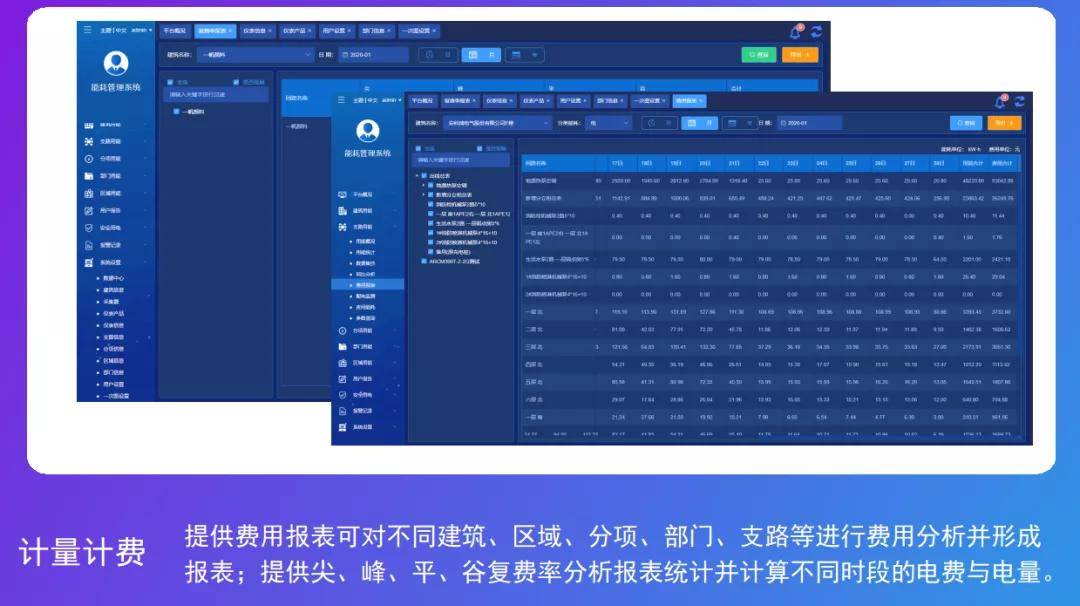

分项能耗报告

系统可以按天、周、月、时间对每个子项在一​​定的时间段内按季度和年度进行能耗统计。您可以在子项中查看各个分公司的能耗趋势，根据已有的日期或自定义时间查询，并将统计数据导出到Excel。

能源消耗同比分析

系统可以将各主要耗能设备的能耗与去年同期和上月的数值进行比较。开展同比和环比数值分析，检验节能效果，根据分析结果进行节能绩效考核，修订节能目标。统计各分支机构当年月能耗和上年同期能耗；

查看能耗数据

系统可统计某段某段时间内各回路与下属支路的能耗差异超过一定百分比时突出显示（红色区域），保证计量的完整性和准确性系统。

配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，建筑面积等信息将使用能源单位能耗分析面积；

配置项目所用仪器的类型、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计，按时间段统计能耗，参数查询功能；

配置项目中使用的所有测量仪器，保存地址、变比、对应的采集器、代号、监控电路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方式等信息。这里的配置信息会影响每个类别的能耗得分。能耗分析小模块中的功能；

为每个部门的能源消耗配置相应的计量表、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析。功能模块；

配置建筑物内某用能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块

6、前景

根据对校舍能耗运行效果的分析，建立典型的能耗分析模型进行统一分析。

建立建筑能耗计量系统：针对公共建筑的用电结构，监测到配电室级，可准确统计进出回路回路。总和（错误率在 3% 左右）。

将采集的数据存储并形成可视化图表：系统采集数据并存储在数据库中，系统可以满足报表查询和导出，系统可以以条形图的形式显示能耗趋势，给客户更好的体验。

高耗能点诊断：管理人员可通过系统采集数据，对各回路进行同比和连锁对比分析，通过一阶段分析找出高耗能点。

通过能耗分析改进管理和操作模式：针对高能耗点，积极改进管理操作，如：通知各组在下班时间关灯关机，并计入绩效同时进行评估；期间可错开用电负荷较大的电路，同时减少过负荷；通过能耗数据，可以降低公司的运营成本，增加利润。

7、结论

常熟市滨江小学能耗系统是针对能源问题日益紧张、能源价格不断上涨的背景下的学校能耗而设计的。能耗管理系统建成后，不仅可以减轻工作人员的工作量，提高工作效率，而且直观的统计分析结果可以更有效地帮助楼宇管理人员根据能耗进行正确的分析。 ，以便对未来的发展做出正确的分析。正确决策对于推动和推动节能减排，实现节能减排目标具有重要意义。返回搜狐，查看更多
