摘要：大型公共建筑总面积不到城市建设总面积的4%，但总能耗却占全国城市总用电量的22%。是住宅的10到20倍。公共建筑是节能减排的重点。做好公共建筑节能工作，对于推动和带动全社会节能工作、实现节能减排目标、实施“转变方式、调整结构”。本文介绍了咸阳市朝阳医院的能耗监测系统，采集现场配电室的电表。电气监测和分析。
关键词：医疗公共建筑；能耗监测系统； ACREL-5000;
1 简介
目前，我国是世界第二大能源生产国和消费国，统计数据显示，我国建筑能耗约占全国总能耗的28%。我国每年新建的20亿平方米建筑中，99%为高耗能建筑； ，只有4%采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。
大力开展绿色建筑行动，以绿色、循环、低碳理念引导城乡建设，有利于提高资源能源利用效率，缓解资源能源供需矛盾，并减少社会总能源消耗和污染。有利于促进建筑业优化升级，培育节能环保、新能源等战略性新兴产业；有利于提高建筑物的舒适度和健康度，改善群众的生产生活条件。各级各部门要把绿色建筑行动作为大力推进生态文明建设的重要内容，进一步增强责任感和紧迫感，统筹兼顾、狠抓落实，推进绿色城乡建设、循环、低碳的科学发展轨道，促进经济社会全面协调可持续发展。
2 设计依据
GB-T 15587-2008《工业企业能源管理导则》
《企业合理用电评价指南GB》
《企业节能规划总则》
《企业能源审计技术通则-GB》
-2009《能源管理体系要求》
GB-50052-2009《供配电系统设计规范》
能耗计量装置的国家和行业标准
DL/T 645-1997 多功能电能表通信协议
DL/T 645-2007 多功能电能表通信协议
CJ/T 188-2004 家用计量仪表数据传输规范
GB/T 19582 -2008 基于协议的工业自动化网络规范
3 项目概述
咸阳朝阳医院位于陕西省咸阳市秦都区晨阳寨。本项目设有变配电间。 ，值班室就在配电室旁边。
本项目变配电房共96台AMC系列多功能电表需要进行能耗监测。因此，根据本项目的性质，设计了一套用能系统，并在值班室配置了通信管理机，对变配电室的电表进行数据采集。电表数据采集后，按照能耗分类分项原则进行分析显示。
本项目专注于基础能耗数据的智能化、自动化、可视化、可量化的采集与存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测和宣传平台。通过对本项目用电量的统一综合管理，可以查询和分析各区域设备的能源使用情况，帮助管理者发现潜在的节能机会，最大限度地提高能源利用效率，科学有效地管理能源使用，从而减少能源消耗。利用成本在建设节约型社会中发挥作用。
4 系统架构

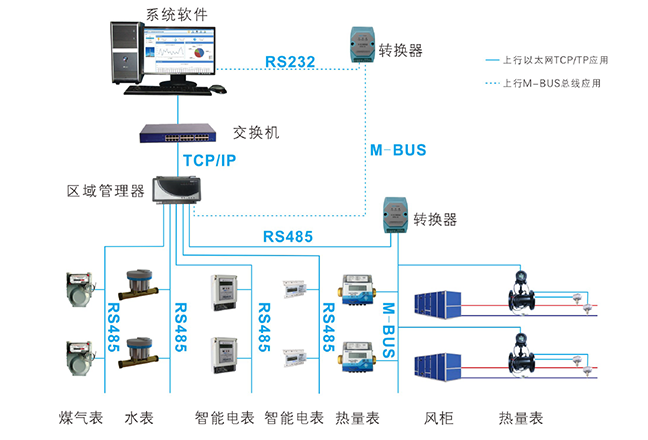

Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供基础平台，可以与其他楼宇自控系统进行数据传输，组成复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：
系统结构图

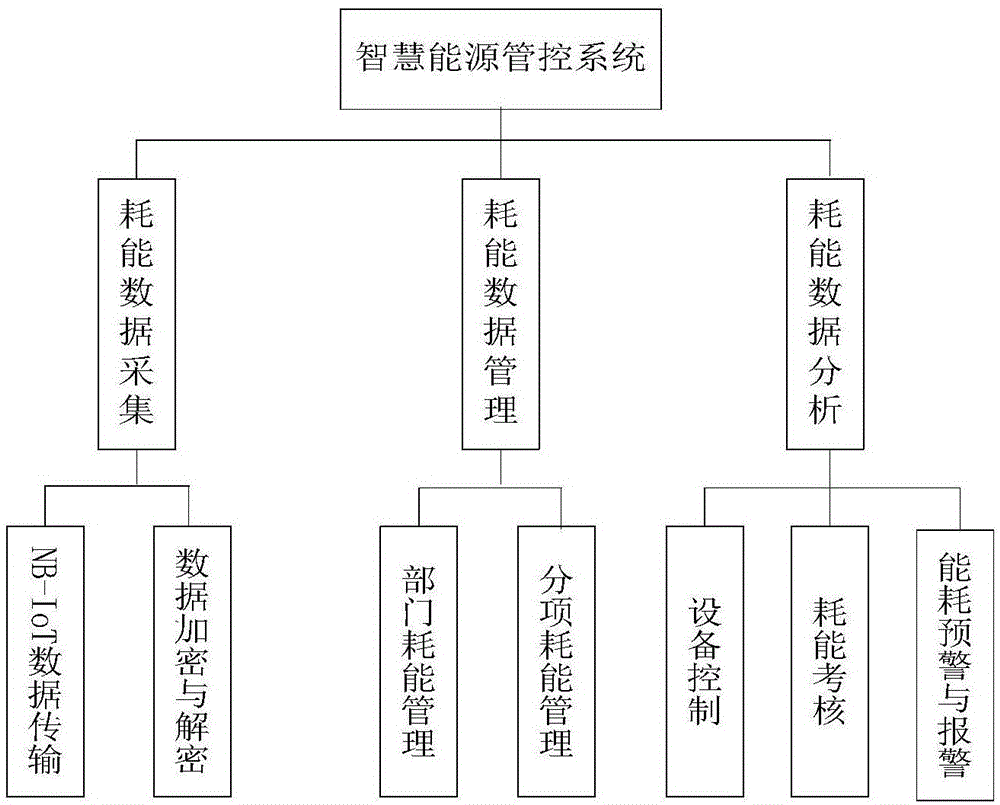

5 个系统软件模块
综合能耗主界面
反映建筑年能耗各类别的能耗，折算成标准煤综合能耗，计算单位面积能耗；
主要能源消耗以电表计量。可以跳转到该品类能耗分析的能耗分析主界面；
可通过下拉框切换建筑，建筑图片可根据项目需求更换；
分类能耗主界面
反映某一分类（如用电量）的当天同期和昨天同期，当月同期和上月同期，同期本年与上年同期比较，增幅及增加值；
反映某品类过去48小时、过去31天、过去12个月、过去3年的能耗趋势；
反映当前月消耗的子项能耗能量饼图；
反映一年中每个月某一类能源消耗的能源消耗量；灵活选择分支机构，统计一定时间段内分支机构的日、月、周、季、年能耗；合并和排序数据；
统计数据可以以直方图、点线图、堆叠图、饼图等多种图表形式展示；
统计数据可以导出到Excel；
非工作日支路能耗分类
非工作日可通过系统灵活设置各分行工作日和非工作日统计
统计数据可以导出到Excel；
分类能耗分支的同比分析
各分支机构当年月度能耗及上年同期能耗统计；
分类能耗分支的能耗采集
查询任意两次各支路的抄表，并计算差值；
时间精度可达分钟；
按时间段分类的能源消费分支的能源消费趋势分析
可以查询任意一个支路在一定时间段内的能耗参数（如电压、电流、功率、功率因数等），具体可以查询的参数与安装的仪表和系统有关配置，不能跨月查询；移动;数据可以排序（最大值、最小值）；
数据可以导出到Excel；
配置选项
根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析单位面积能耗；
配置项目中使用的仪表 仪表的类型、型号、厂家等基本信息，并添加该类型仪表可以提供的监控参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询功能；
配置工程中使用的所有计量仪表，并保存计量仪表的地址、变比、对应的采集器、代号、监控回路名称等信息；
按项目配置能耗统计涉及计量、比例、计算方法等信息，可根据项目情况灵活配置。这里的配置信息会影响各个类别的能耗分析模块中的功能；
配置各部门能耗对应的计量器具、计算方法、比例及部门能耗计划。完成此配置后，将启用部门能耗分析功能模块；
在建筑物内配置一个能耗区域对应的电表、计算方法、比例，完成此配置后，将启用区域能耗分析功能模块
6 系统建设意义
1)计量装置设计安装能效监测平台建设
通过梳理用户用能网络，在各配电线路设置电能表，为项目构建完整的用能计量系统。管理人员可以使用该软件实时监控项目中的用电量，同时可以减少能耗的“跑、跑、滴、漏”和计量误差。实时监测现场仪表回传数据，合理控制和预警能耗，及时发现和纠正运行中的异常能耗，随时处理。根据需要设置重要设备超标预警值，超标时提醒并主动记录。
2)能耗数据采集存储设备能耗管理，形成可视化趋势图
通过软件，可以直观的看到各部门或区域每小时的能耗趋势图，同时实时存储各仪器采集的数据，并可查询历史数据记录。
3)确定高能耗范围，诊断高能耗原因
统计各区域、楼层能耗，精准定位主要用能者，制定节能绩效评价体系，推动节能降耗真正有效落地。建立重点耗能设备运行记录档案，结合设备维护记录，为设备运行维护提供依据。
4)配置节能省电产品，完善运营管理模式
长期跟踪记录设备运行过程中的能效分析评价结果，关注能耗趋势，为节能改造提供可靠的数据支持，节能改造后，根据节能实施效果对比到能耗监测平台。
