1 简介

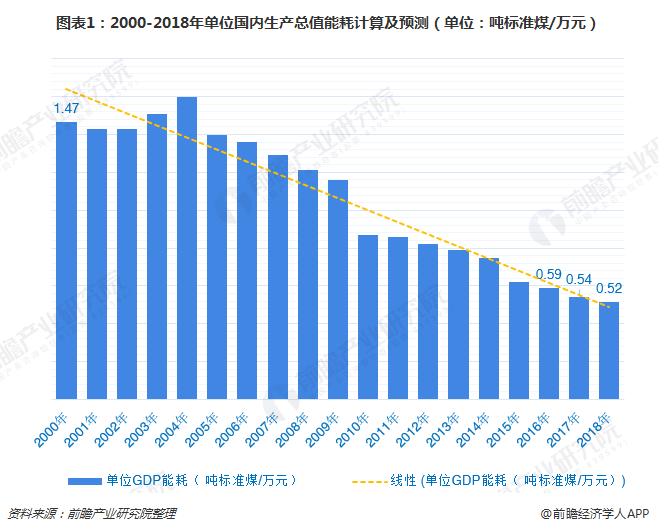

统计数据显示，我国建筑能耗约占全国总能耗的28%。每年新建的20亿平方米建筑中，99%为高能耗建筑；只有4%的现有建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费严重，节能空间巨大。提高建筑节能势在必行。节能降耗，计量先行。

大力开展绿色建筑行动，以绿色、循环、低碳理念引导城乡建设，有利于提高资源能源利用效率，缓解资源能源供需矛盾；有利于降低社会能源消耗总量，减少污染物排放，确保节能。完成减排任务，有利于促进建筑业优化升级，培育节能、环保、新能源等战略性新兴产业；有利于改善建筑物的健康和群众的生产生活条件。各级各部门要把绿色建设作为大力推进文明建设的重要内容，进一步增强责任感和紧迫感，统筹兼顾、狠抓落实，推进城乡建设绿色、循环，和低碳科学发展轨道，促进经济发展。社会协调与可持续发展。

2 设计依据

GB-T 15587-2008《工业企业能源管理导则》

《企业合理用电评价技术导则GB》

《企业节能规划编制通则》

《企业能源审计技术通则-GB》

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

u 能耗计量装置国家标准和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概况

咸阳朝阳医院位于陕西省咸阳市秦都区晨阳寨。本项目设有变配电室，值班室位于配电室旁。

本项目变配电房共96台AMC系列多功能电表需要进行能耗监测。因此，根据本项目的性质，设计了一套能耗系统，并在值班室配置了通信管理机，对变配电室的电表进行数据采集。电表数据采集后，按照能耗分类分项原则进行分析显示。

本项目主要解决基础能耗数据的智能化、自动化、可视化、可量化的采集与存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测宣传平台。通过对本项目用电量的统一综合管理，可以查询和分析各区域设备的能源使用情况，帮助管理者发现潜在的节能机会，提高能源效率，科学合理地管理能源使用，从而降低能源使用成本。为建设节约型社会发挥作用。

4 系统架构

Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供了基础平台。它可以与其他楼宇自动化系统进行数据分析。转发构成了一个复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

系统结构图

5 系统软件模块

u 综合能耗主界面

反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；

能耗主要以电表计量，界面下方显示当日每小时能耗曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；

可通过下拉框切换建筑，可根据项目需求更换建筑图片；

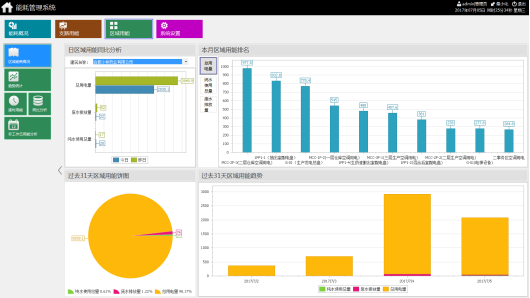

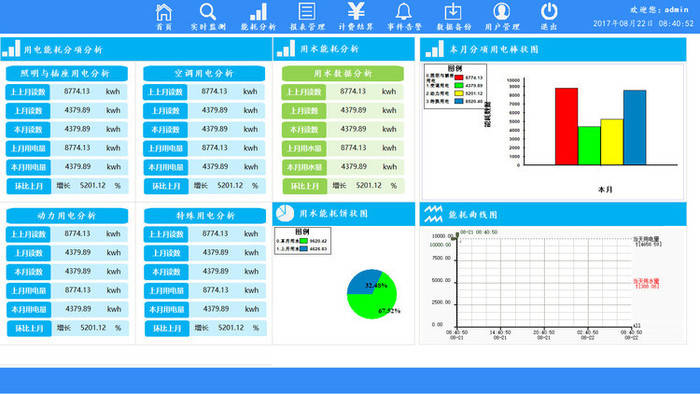

u 分类能耗主界面

反映当日与昨日同期、当月与上月同期、当年与同期同一类别的能源消耗量（如电）上年同期及比较、增幅及增加值；

反映近48小时、近31天、近12个月、近3年某品类能耗趋势；反映子项当月能耗饼图；

反映一年中各月某类能源消耗量的同比分析图；

u 分类能耗部门能耗统计报表

分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；

借助数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；

统计数据可通过直方图、点线图、堆积图、饼图等多种图表展示；

统计数据可以导出到Excel；

u 分类能耗分部非工作日能耗

统计各分支机构工作日和非工作日的能耗，非工作日可通过系统灵活设置

统计数据可以导出到Excel；

u 分类能耗分部同比分析

各分公司当年月度能耗统计和上年同期能耗统计；

u 分类能耗分会能耗副本

任意两次查询各支路的抄表，并计算差值；

时间精确到分钟；

u 分时段分类能耗分支能耗趋势分析

可查询某段时间内任意支路的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与安装的仪器和系统配置有关，不能跨月查询；

数据以图表或表格的形式展示，通过鼠标操作可以对图表进行放大、缩小、移动；数据可以排序；

数据可以导出到Excel；

u 配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；

配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询功能；

配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;

为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。

6 制度建设意义

1) 计量装置设计安装 能效监测平台建设

通过梳理用户用能网络，在各配电线路设置电能表，为项目构建完整的用能计量系统。管理人员可以使用该软件实时监控项目中的用电量，同时可以减少能耗的“跑、跑、滴、漏”和计量误差。实时监测现场仪表的回传数据，合理控制和预警能耗，及时发现和纠正运行中的异常能耗医院能耗管理系统多少钱，随时处理。根据需要设置重要设备超标预警值，超标时提醒并主动记录。

2) 能量数据采集存储，形成可视化趋势图

通过软件可以直观的看到各部门或区域每小时能耗的趋势曲线，同时实时存储各仪器采集的数据，并可查询历史数据记录。

3) 通过高耗电范围诊断确定高耗电的原因

统计各区域、各楼层能耗，准确定位主要用能者，制定节能绩效评价体系，推动节能降耗合理实施。建立主要用能设备运行记录档案，结合设备维护记录，为设备运行维护提供依据。

4) 配置节能省电产品，提升运营管理模式

长期跟踪记录设备运行过程中的能效分析评价结果，关注能耗趋势，为节能改造提供可靠的数据支持。

参考：
